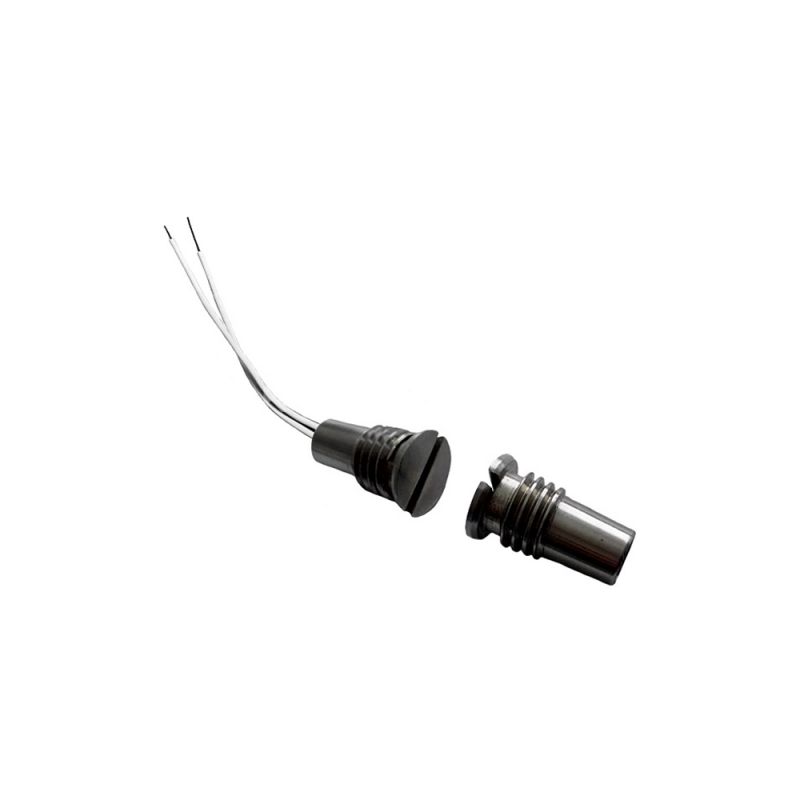

Описание Магнито-контакт ИО 102-59 исп.02

Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из немагнитных материалов (дерева, пластика, алюминия и др.) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015.

Технические характеристики Магнито-контакт ИО 102-59 исп.02

Извещатели состоят из исполнительного и задающего блоков. Задающий блок выполнен на основе постоянного магнита. Исполнительный блок выполнен на основе геркона.

Корпуса извещателей выполнены из нержавеющей стали марки 12Х18Н10Т по ГОСТ 5632-2014.

Извещатели изготавливают 2 видов исполнения в соответствии с таблицей:

Вид исполнения Тип применяемого геркона Обозначение исполнения Длина выводов, мм., тип вывода

00	Нормально разомкнутый	ИО102-59 исп.00	500* Двойная изоляция
02	Переключающий	ИО102-59 исп.02	500* Двойная изоляция

1.2. По устойчивости к климатическим воздействиям окружающей среды исполнение извещатели 02 по ОСТ 25 1099-83 в диапазоне температур окружающего воздуха от минус 50 до +50°С и относительной влажности до 90% при температуре +25°С без конденсации влаги. Степень защиты, обеспечиваемая оболочкой IP 68 по ГОСТ 14254-96

1.3. Извещатель рассчитан на непрерывную круглосуточную работу.

1.4. Диапазон коммутированных напряжений от 0,01 до 72 В.

1.5. Диапазон коммутированного тока от 0,005 до 0,25 А, но суммарная мощность на контактах не должна превышать 10 Вт.

1.6. Выходное сопротивление замкнутых контактов геркона не более 0,5 Ом при токе пропускания (100±10 мА).

1.7. При соосном расположении геркона и магнита контакты извещателей при монтаже на немагнитных конструкциях должны быть: - замкнутые (переключенные) - при расстоянии между ними менее 10 мм (для исп.00), менее 5 мм (для исп.02), - разомкнутые (непереключенные) - при расстоянии между ними более 17 мм (для исп.00), более 8 мм (для исп.02).

1.8. Наработка до отказа извещателя не менее 20 000 часов.

1.9. Извещатель является невосстанавливаемым изделием.

1.10. Габаритные размеры извещателя приведены на Рис 1., маркировка выводов исп. 02 на Рис.2

1.11. Длина вывода 0.5* метра (*по согласованию с заказчиком могут поставляться извещатели с другой длиной выводов)
