Описание Магнито-контакт ИП 212-83

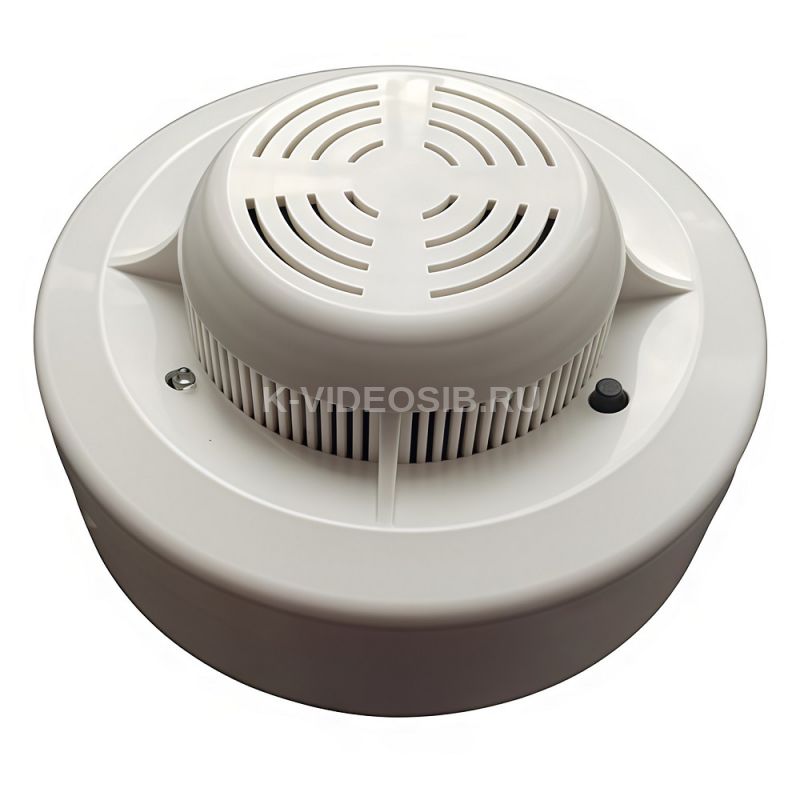

Извещатель пожарный дымовой оптико-электронный адресный ИП212-83 предназначен для обнаружения возгораний в их ранней стадии, сопровождающихся выделением дыма, в помещениях зданий и сооружений различного назначения.

Извещатель предназначен для подключения в двухпроводный адресный шлейф «АСПС Планета-4» и «Планета-АПКП-М».

Принцип действия извещателя основан на периодическом контроле оптической плотности окружающей среды и сравнением ее с пороговым значением.

Извещатель рассчитан на непрерывную круглосуточную работу.

Извещатель питается и управляется импульсным напряжением, создаваемым АПКП. Ток потребления имеет постоянную и импульсно- информационную составляющие.

Адрес извещателя содержится в его энергонезависимой памяти.

Включение извещателей ИП 212-83 в адресный шлейф

​​​​​​​Рисунок 1. Включение извещателей ИП 212-83 в адресный шлейф приборов «АСПС Планета-4» и «Планета-АПКП-М»

Программирование ИП 212-83 с помощью «АСПС Планета-4»

Для программирования ИП 212-83 с помощью «АСПС Планета-4» производим подключение по схеме, показанной на рис.2:

вывод PRG (клемма PROG) «АСПС Планета-4» подключаем к выводу 1 ИП 212-83, вывод GND (клемма PROG) «АСПС Планета-4» подключаем к выводу 2 ИП 212-83, вывод + (клемма PROG) «АСПС Планета-4» подключаем к выводу 4 ИП 212-83.

После подключения, с помощью клавиатуры «АСПС Планета-4» выполняем следующую последовательность действий: Жмем клавишу "Ввод" / Вводим пароль инженера "0000" / С помощью стрелок клавиатуры выбираем пункт "7. Программирование адресов" / Вводим требуемый адрес в трехзначном формате (001, 127 и т.д.) / Нажимаем клавишу "Ввод" / Наблюдаем сообщение "Изменение адреса произведено", при этом красный светодиод на ИП 212-83 должен моргнуть. На этом программирование завершено.

Рисунок 2. Программирование ИП 212-83 с помощью «АСПС Планета-4»

Программирование ИП 212-83 с помощью «Планета-АПКП-М»

Для программирования ИП 212-83 с помощью «Планета-АПКП-М» производим подключение по схеме, показанной на рис.3:

вывод Программ OUT прибора «Планета-АПКП-М» подключаем к выводу 1 ИП 212-83, вывод Программ GND прибора «Планета-АПКП-М» подключаем к выводу 2 ИП 212-83, вывод -24В прибора «Планета-АПКП-М» подключаем к выводу 3 ИП 212-83, вывод +24В прибора «Планета-АПКП-М» подключаем к выводу 4 ИП 212-83.

После подключения, с помощью клавиатуры «Планета-АПКП-М» выполняем следующую последовательность действий: Нажимаем последовательно клавиши "Вверх", "Вниз", "Вверх", "Вниз", "Ввод" и попадаем в меню / С помощью стрелок клавиатуры в меню выбираем пункт "Программирование" и жмем клавишу "Ввод" / В открывшемся меню с помощью стрелок клавиатуры выбираем пункт "Извещатели" и жмем клавишу "Ввод" / С помощью стрелок клавиатуры выбираем требуемый адрес извещателя / Выполняем запись адреса путем нажатия клавиши "Ввод", при этом красный светодиод на ИП 212-83 должен моргнуть. На этом программирование завершено.

Рисунок 3. Программирование ИП 212-83 с помощью «Планета-АПКП-М»

Технические характеристики Магнито-контакт ИП 212-83

напряжение питания: импульсное от АПКП минимальная амплитуда положительного импульса: 22 В максимальная амплитуда положительного импульса: 28 В амплитуда отрицательного импульса: 2 В потребляемый ток в дежурном режиме: 0,31 мА чувствительность извещателя: 0,05 ÷ 0,2 ДБ/м охраняемое пространство при высоте до 6 м: 70 м2 диапазон рабочих температур: от -10⁰С до +55⁰С максимально допустимая относительная влажность окружающей среды: 98% габаритные размеры: Ø 100 мм, H - 51 мм масса извещателя: 0,15 кг степень зашиты корпуса: IP40 по ГОСТ 14254-2015 максимальное количество извещателей в шлейфе: 127 (при общем сопротивлении проводов шлейфа от АПКП до последнего извещателя не более 90 Ом)
