Описание Магнито-контакт СМК-20 Б2П(2)

У нас вы можете купить по доступной цене сигнализатор магнитоконтактный СМК-20. Серия сигнализаторов СМК выполнена из современных материалов и комплектующих, что позволило значительно (на 10-15%) увеличить их надежность и долговечность. Приборы имеют расширенный диапазон рабочих температур. Квалитативные технические характеристики СМК позволяют использовать сигнализаторы абсолютно во всех отраслях промышленности.

В 70-80% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика сигнализатора между собой, что может привести к нестабильной работе сигнализатора. В такой ситуации восстановить соосность магнита и датчика позволяет кронштейн. Кронштейн изменяет положение одного из блоков на 90 град, выполнен из магнито-нейтральной нержавеющей стали и имеет регулировочные отверстия. Для гарантированно стабильной работы сигнализатора и исключения его ложных срабатываний производитель рекомендует приобретать кронштейны в комплекте с сигнализатором.

Технические данные 1.1. Сигнализатор магнитоконтактный СМК-20 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приёмно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.

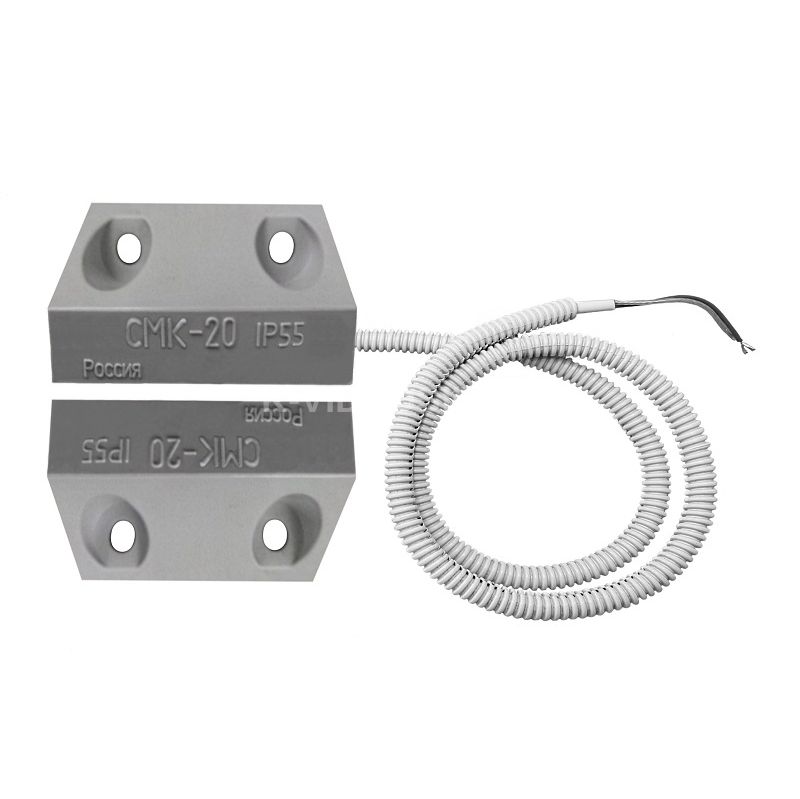

1.2. Сигнализатор СМК-20 конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус). Конструкция датчика обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.

Для исключения нестабильной работы сигнализатора, производитель рекомендует применение кронштейна К-20/50, позволяющего изменить положение одного из блоков сигнализатора на 90 град с целью правильного совмещения блока магнита с блоком датчика.

Подключение датчика к шлейфу осуществляется с помощью проводов длиной 0,6 м (для исполнения СМК-20 А2М К длина проводов 2,9 м); в исполнениях СМК-20 А2П В и СМК-20 Б2П В подключение проводов шлейфа – через винтовой клеммник, установленный внутри датчика.

2. Содержание драгоценных металлов

2.1. Сигнализатор не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

3. Комплект поставки

3.1. В комплект поставки входит:

4. Монтаж сигнализатора

4.1. Монтаж сигнализатора на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации».

4.2. Управляющий магнит устанавливается на подвижной части контролируемых поверхностей. Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей

5. Техническое обслуживание

5.1. В процессе эксплуатации сигнализатор следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на: - надежность крепления датчика и магнита - исправность электрической изоляции - надежность подключения датчика к шлейфу сигнализации

5.2. Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.

6. Транспортирование и хранение

6.1. Транспортирование сигнализатора должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение сигнализатора в упаковке на складах потребителя должно соответствовать условиям хранение 3 по ГОСТ 15150.

7. Гарантийные обязательства

7.1. Предприятие-изготовитель гарантирует соответствие сигнализатора СМК-20 требованиям технических условий АТФЕ.425119.169 при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации 5 лет со дня ввода сигнализатора в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

Технические характеристики Магнито-контакт СМК-20 Б2П(2)
