Описание Магнито-контакт СМК-4 "На металл" П

Магнито-контакт СМК-4 "На металл" П - магнитоконтактный сигнализатор.

Особенности модели:

• Тип контактов: НР/НЗ
• Для металлических поверхностей

Сигнализаторы магнитоконтактные СМК-4 / СМК-4 "На металл" предназначены для применения в системах автоматики различных устройств, в технике бытового, коммерческого, медицинского, научного и промышленного назначений и выдачи сигнала, путем размыкания или переключения сухого контакта геркона, а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из магнитопроводных и не магнитопроводных материалов.

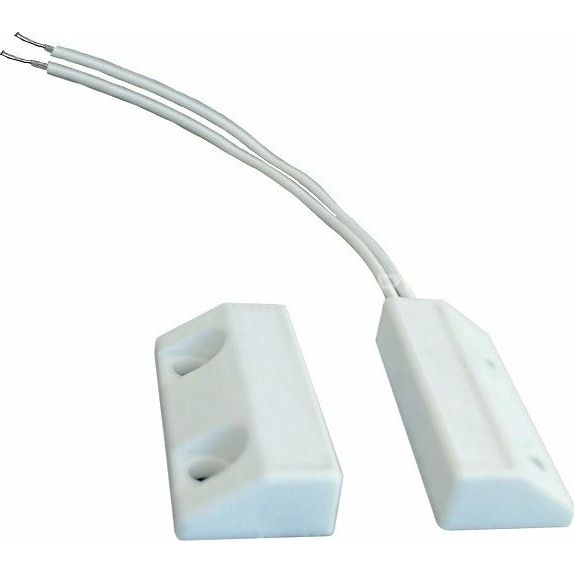

Сигнализатор состоит из блока геркона и блока магнита.

Электрическая схема СМК-4 (без воздействия магнита

В комплект поставки датчиков входят:

• блок геркона - 1 шт
• блок магнитов - 1 шт
• паспорт - 1 шт на транспортную тару

Технические характеристики Магнито-контакт СМК-4 "На металл" П

• Тип контактов: НЗ/НР
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 10   - при замыкании контактов, менее: 3
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 100   - максимальный коммутируемый ток, мА: 500
• Степень защиты: IP66/IP68
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:   - корпус геркона: 29.2х13х6.5   - корпус магнита: 29.2х13х6.5
• Масса, не более, кг: 0.010

Габаритные и присоединительные размеры СМК-4 "На металл"
