Описание Магнито-контакт Сторож

Применение

Извещатель охранный «Сторож» предназначен для установки внутри закрытых помещения с целью блокировки  дверных проемов на несанкционированное открывание или смещение, с последующей выдачей звукового сигнала со встроенного пьезоэлектрического излучателя. «Сторож» отпугивает непрошеных гостей от квартиры или дачи не только во время отсутствия хозяев, но и при их присутствии (например во время сна)

Конструкция

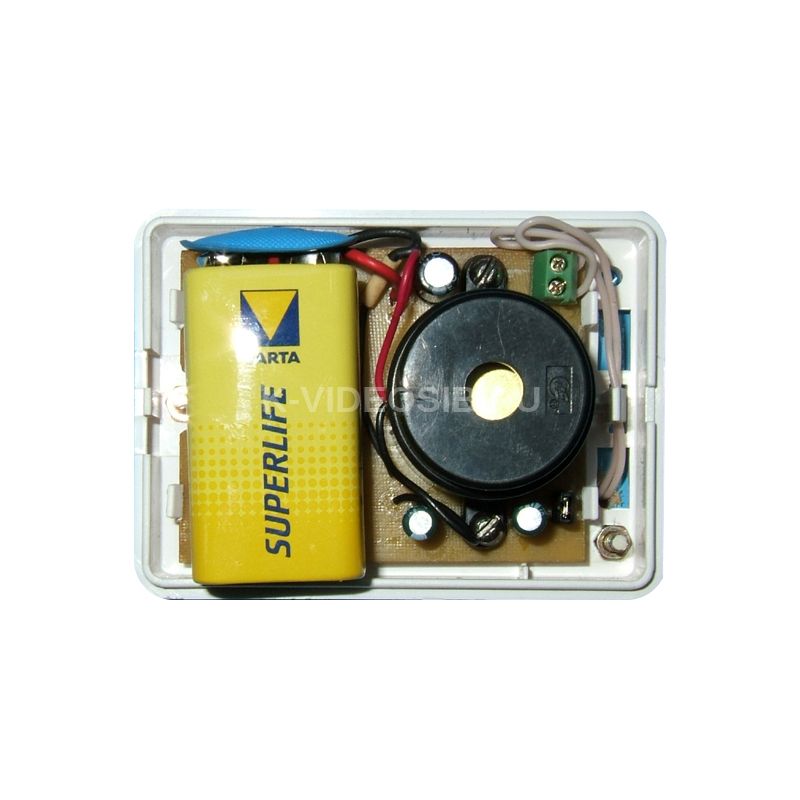

Извещатель конструктивно состоит из блока сигнализации (БС) и датчика открывания двери (ДО), состоящего из геркона и магнита. Под съемной крышкой блока сигнализации находится звуковой пьезоизлучатель, отсек для установки батареи электропитания и винтовой клеммник для подключения датчика открывания двери двери и выход контактов реле для подключения дополнительных исполнительных устройств

Размещение и монтаж

Пример размещения БС и ДО для охраны дверного проема

Взаимное расположение БС и ДО должно обеспечивать по возможности минимальную длину соединительных линий не более 3-х метров.

Проверка работоспособности

После монтажа извещателя и установки батареи электропитания следует провести проверку его работоспособности. Для этого необходимо поднести дополнительный магнит к нижней части блока сигнализации, при исправной батарее электропитания должен раздаться звуковой сигнал.

Постановка извещателя в режим охраны и снятие с охраны.

Для перевода извещателя в режим охраны необходимо положить дополнительный магнит на верхнюю часть блока сигнализации, это означает включение питания. Интервал времени между моментами включения питания и переходом извещателя в режим охраны составляет около одной минуты. За это время необходимо необходимо закрыть охраняемую дверь.

При открывании двери извещатель переходит в режим тревоги. Если в течение около 5-и секунд не снять дополнительный магнит с верхней части блока сигнализации, раздастся прерывистый звуковой сигнал тревоги, который будет продолжаться в течение около 20 секунд.

По истечении 20 секунд «Сторож» автоматически перейдет в режим охраны.

Комплект поставки

В комплект поставки извещателя охранного «Сторож» входит:

- Блок сигнализации (БС) - 1 шт.

- Датчик открывания двери (ДО), состоящего из геркона и магнита - 1 шт.

- Дополнительный магнит - 1 шт.

- Элемент питания типа 6 F22 (Крона) - 1 шт.

- Провод КСПВ 2 Х 0,4 - 3 метра.

- Комплект шурупов для крепления - 7 шт.

- Индивидуальная упаковка - 1 шт.

Технические характеристики Магнито-контакт Сторож

Электропитание:    батарея типа 6 F22 (Крона) напряжением 9В Время перехода в режим охраны (на выход):    от 50 до 70 секунд Время задержки срабатывания сигнализации (на вход):    от 4 до 7 секунд Продолжительность звучания звукового сигнала тревоги:    от 18 до 25 секунд Ток потребления в режиме охраны:    не более 50 мкА Диапазон температур:    от - 40 °С до + 50 °С
