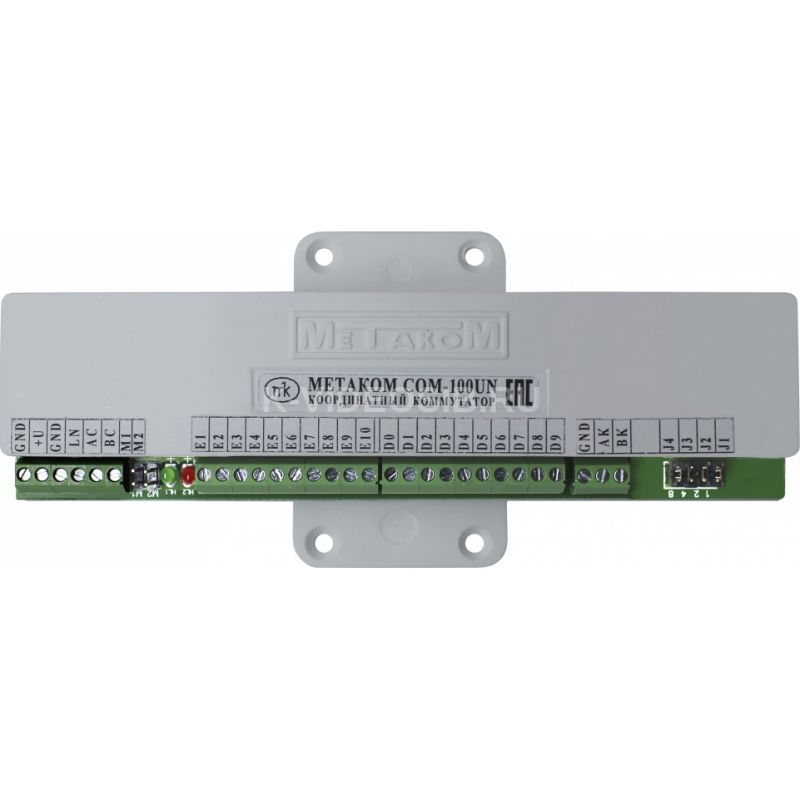

Коммутатор координатный COM-100UN

Коммутатор координатный МЕТАКОМ COM-100UN предназначен для коммутации абонентских линий в домофонных системах на базе блока вызова МЕТАКОМ МК2018 (или совместимых) и рассчитаны на работу с координатными абонентскими устройствами производства МЕТАКОМ. Максимальное количество подключаемых абонентов - 100.

Принцип работы

Для установления связи с абонентом блок вызова по линии АС ВС (см. структурную схему на рис.2) передает в коммутатор номер вызываемого абонента. Коммутатор, осуществляет соединение с соответствующим абонентом, включает один из 10 ключей шины «Десятков» и один из 10-и ключей шины «Единиц», обеспечивая тем самым подключение к аудио линии домофона требуемой абонентской трубки.

Подключение коммутатора

Входы коммутатора подключаются к соответствующим выходам блока вызова, т. е. АС ВС коммутатора к АС ВС блока вызова, GND коммутатора - GN блока вызова, LIN коммутатора - LС блока вызова.

Коммутатор поддерживает возможность параллельного подключения до 15 коммутаторов на линию блока вызова. Для этого необходимо установить перемычки J1, J2, J3, J4 в соответствии адресом коммутатора в системе. Адрес коммутатора рассчитывается по формуле: A = J1*1+J2*2+J3*4+J4*8, где JN=1 если соответствующая перемычка замкнута и JN=0 если разомкнута.

Обозначение выходов и перемычек коммутатора

Если в системе используется только один коммутатор, то обязательно должна быть установлена перемычка J1.

Питание коммутатора должно осуществляться от напряжения 15...18В подаваемого на вход +U. Ток потребления в дежурном режиме - не более 50 мА, в режиме вызова абонента - не более 200 мА.

Подключение коммутатора

Комплект поставки

1. Коммутатор координатный МЕТАКОМ COM-100UN - 1 шт.
2. Паспорт - 1 шт.
3. Крепеж - 1 комплект
4. Индивидуальная упаковка - 1 шт.

Технические характеристики Метаком COM-100UN

• Модель: COM-100UN
• Тип: Коммутатор координатный
• Назначение: предназначен для коммутации абонентских линий в домофонных системах на базе блока вызова МЕТАКОМ МК2018 (или совместимых) и рассчитаны на работу с координатными абонентскими устройствами производства МЕТАКОМ
• Колличество абонентов: 100
