Описание Метаком ELC-T4E-5000

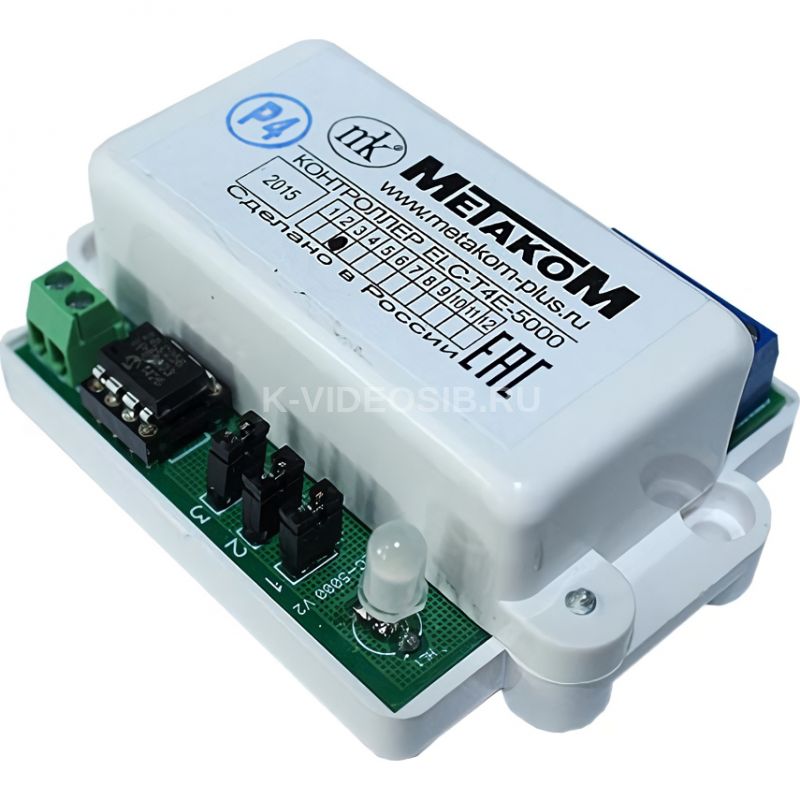

Универсальный контроллер ELC-T4E-5000

Универсальный контроллер Touch Memory. Работает с ключами TM2002, TM2003, DS1990 (Dallas), DC-2000 (Цифрал). Выход 9В для питания считывателя KRF-1П и KMF-1П. Габариты: 75х55х26.

Схема подключения ELC-Т4Е-5000 с контактным считывателем

Схема подключения ELC-Т4Е-5000 с бесконтактным считывателем.

Технические характеристики Метаком ELC-T4E-5000

• Поддерживается работа с электронными ключами МЕТАКОМ TM2002, МЕТАКОМ TM2003(A,B), Dallas iButtontm DS1990A, Цифрал DC-2000А;
• Емкость памяти: 5000 ключей.
• Два независимых входа для подключения 2-х кнопок открывания двери;
• Программируемое время открывания замка 0,5…62 секунды с шагом 0,5 секунды;
• Возможность программирования мастер-ключа;
• Возможность программирования блокирующего ключа (позволяет запретить проход по записанным абонентским ключам, при этом открывание двери осуществляется от блокирующего ключа);
• Возможность автосбора ключей;
• Возможность отключения чтения протоколов ключей:
• Световая (двухцветный светодиод) и звуковая сигнализация открывания замка;
• Выход на систему управления, транзистор с «открытым» стоком (срабатывает одновременно с подачей сигнала управления на силовой транзистор);
• Возможность чтения/записи информации из памяти контроллера в ключ Dallas iButtontm DS1996;
• Напряжение питания: 12…15 B постоянного тока;
• В модификации ELC-T4Е-5000 имеется выход 9 В (стабилизированный) для подключения считывателей;
• Максимальный ток через ключ контроллера: 3 A;
• Управление электромагнитным/электромеханическим замком с системой размагничивания (переключение осуществляется замыканием перемычки на плате);
• Рабочий диапазон температур окружающей среды –30…+40°C.
