Описание Метаком МК-032К

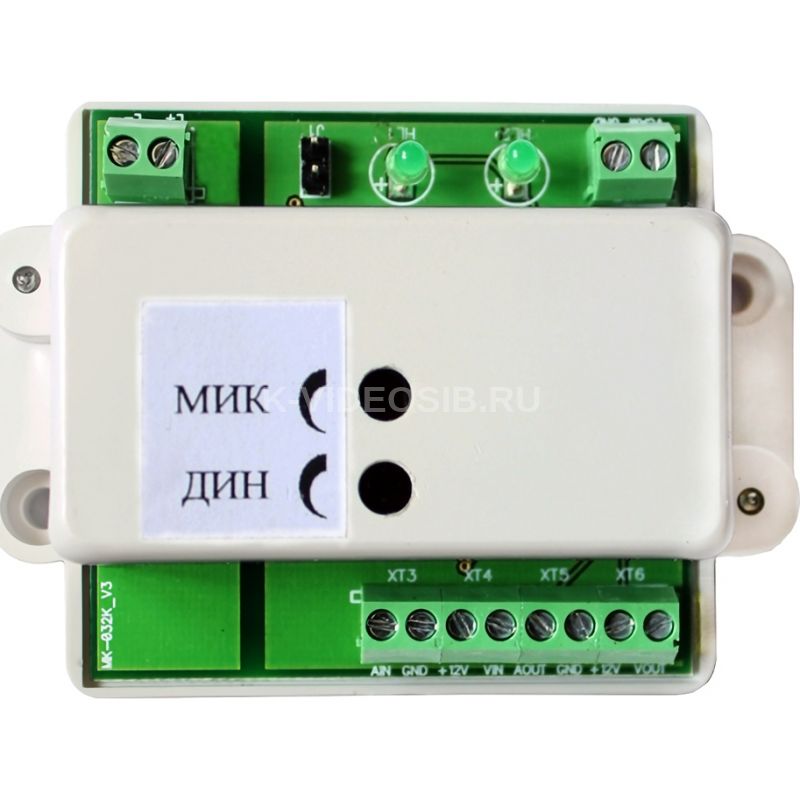

Адаптер МК-032К

Модуль сопряжения МК-032К предназначен для подключения блока вызова с координатной системой адресации Метаком к абонентской аудиолинии видеомонитора 4-х проводной системы Commax (узел открывания двери управляется по линии Commax), для приёма вызовов с него, двухсторонней аудиосвязи, видеонаблюдения и открывания двери с помощью стандартных функций видеомонитора.

Отличительные особенности:

• Возможность подключения аудио- и видеолинии координатного домофона, а также одноабонентного (индивидуального) блока вызова системы COMMAX со встроенным видео для работы на общую 4-хпроводную линию видеомонитора;
• Автоматическое переключение видеосигнала при установлении связи с координатным домофоном;
• Открывание двери координатного домофона при установленной связи с ним при нажатии абонентом кнопки на видеомониторе;
• Гальваническая развязка аудиолинии с координатным домофоном с помощью оптопар;
• Режим просмотра изображения с видеокамеры одноабонентного блока вызова;
• Возможность настройки громкости аудиосвязи в каждом направлении;

Преимущества перед конкурентами

• Режим блокировки вызова от координатного домофона при поступлении сигнала вызова от одноабонентного блока вызова;
• Автоматический сброс модуля при нажатии кнопки «сброс» на координатном домофоне с переключением видео обратно на одноабонентную панель, возможность немедленного повторного вызова абонента;
• Возможность работы в режиме непрерывного видеонаблюдения (при постоянном питании 12В от видеомонитора);
• Возможность настройки количества посылаемых на видеомонитор сигналов вызова от координатного домофона;
• Более чёткая и стабильная работа за счёт применения микроконтроллера.

* - программируемый параметр, заводская настройка — 1 сигнал; ** - после нажатия кнопки открывания двери абонентом длительность составляет 15 сек.

Модуль сопряжения МК-032К совместим со следующими видеомониторами системы COMMAX:

• Tantos Amelie
• Tantos Lilulux
• Tantos Prime
• Tantos Neo
• RVi-VD1 mini
• CTV-M1700M
• J2000-DF-Кристина
• Kenwei E705/E706
• Kenwei E400C/E401C

Возможна (но не гарантируется) работа модуля сопряжения с другими моделями видеомониторов, а также домофонными системами других производителей (ВИЗИТ, ЦИФРАЛ, ЭЛТИС и т. д.).

Схема подключения модуля сопряжения

Технические характеристики Метаком МК-032К

• Количество вызывных сигналов, подаваемых на видеомонитор от координатного домофона 1...5*
• Длительность разговора при вызове от координатного домофона, сек. 180**
• Длительность блокировки вызова от координатного домофона при вызове от одноабонентного блока вызова, сек. 60**
• Напряжение питания, В 12 постоянного тока от видеомонитора
• Потребляемый ток, мА, не более 45мА
• Максимальное сопротивление аудиолинии координатного домофона, Ом 30
• Максимальное сопротивление аудиолинии видеомонитора, Ом 30
• Диапазон рабочих температур -30…+40°C
• Относительная влажность воздуха (при 35°C) 95%
• Габаритные размеры, мм 56х64х24
• Масса без крепежа, кг, не более 0,1
