Описание Метаком MK1-XR-E

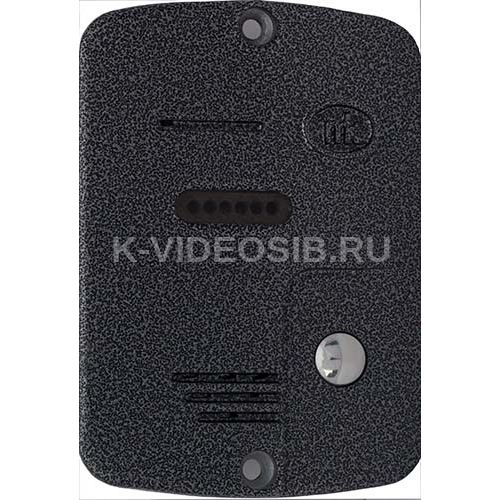

Блок вызова MK1-XR-E

Одноабонентный блок вызова домофона МЕТАКОМ MK1-XR-E предназначен для установки в подъездах жилых домов, у входных дверей квартир, офисов и т. д.

Блок вызова домофона MK1-XR-E совместно с трубками ТКП-14Х, ТКП-12М2 производства МЕТАКОМ обеспечивает дуплексную звуковую связь абонента с посетителем и дистанционное открывание замка.

Вандалозащищенная конструкция позволяет устанавливать блок вызова домофона как внутри помещения, так и на улице.

Вариант исполнения:

X- четырехпроводный интерфейс "Commax"; R- для управления замком используется реле; E- врезная панель.

Использование блока вызова

Для вызова абонента необходимо нажать кнопку вызова. Прозвучит звуковой сигнал вызова. Длительность сигнала вызова устанавливается используемым видеомонитором (или трубкой). При снятии трубки на видеомониторе блок вызова переходит в режим разговора. Для открытия замка необходимо нажать кнопку открывания замка на видеомониторе или трубке. При недостаточной громкости разговора настройте требуемые параметры (чувствительность микрофона и громкость динамик) подстроечными резисторами на задней стороне панели блока вызова.

Технические характеристики Метаком MK1-XR-E

• Напряжение питания постоянного тока, В: 12 ...14
• Потребляемый ток, A (макс.): 0,08
• Подключение: 4-х проводная схема «Commax»
• Управление замком: (нормально – разомкнутые контакты реле): 5A/30VDC max
• Допустимый диапазон рабочих температур: -30…+40°C
• Допустимая влажность при +35°C: 95%
• Габаритные размеры вызывной панели, мм: 125 x 90 x 25
• Масса без крепежа, кг (макс.): 0,30
