Описание Метаком MK1-XRV-E-TM

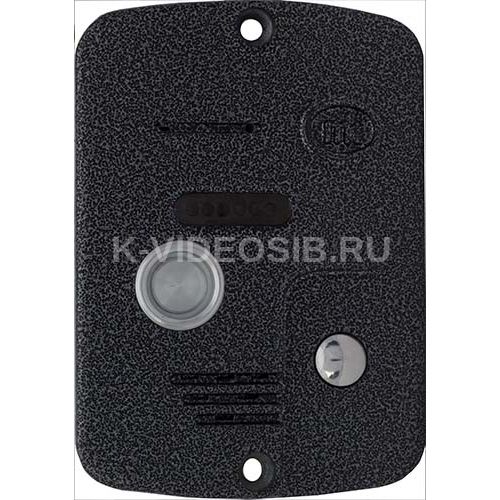

Блок вызова домофона MK1-XRV-E-TM

Одноабонентный блок вызова со встроенной видеокамерой представляют собой дуплексное переговорное устройство с возможностью вызова абонента со стороны вызывной панели и дистанционного открывания замка со стороны трубки. Оборудован встроенным считывателем и контроллером ключей METAKOM TM2003, Dallas DS1990A. Тип корпуса: врезной (при использовании специальной рамки - подставки может быть смонтирован как накладной). Блок вызова видео домофона "MK1-XRV-E-TM" обеспечивает видеонаблюдение пространства перед входной дверью, звуковую связь абонента с посетителем и дистанционное открывание замка по сигналу от видеомонитора или ТКП. Наличие инфракрасной подсветки позволяет получить изображение на видеомониторе (при расстоянии до наблюдаемого объекта не более 1м) даже при полном отсутствии освещения. Блок вызова видеодомофона MK-1-XRV-E-ТМ оборудован встроенным контроллером и считывателем ключей METAKOM TM2003, Dallas DS1990A (далее TM ключей). Вандалозащищенная конструкция позволяет устанавливать блок вызова домофона как внутри помещения, так и на улице.

Вариант исполнения:

X- четырехпроводный интерфейс "Commax"; R- для управления замком используется реле E- врезная панель; ТМ- встроенный считыватель TM ключей.

Подключение блока вызова MK1-XRV-E

Технические характеристики Метаком MK1-XRV-E-TM

• Напряжение питания постоянного тока, В: 12 ...14
• Потребляемый ток, A (макс.): 0,23
• Встроенная видеокамера (для MK1-XRV): Pinhole, 420 твл. F = 3.7, F = 2
• Подключение: 4-х проводная схема «Commax»
• Управление замком (нормально – разомкнутые контакты реле): 5A/30VDC max
• Ёмкость памяти ключей (для ТМ, RF, MF): 15
• Поддерживаемые протоколы ключей ТМ: ТМ2003, DS1990А
• Допустимый диапазон рабочих температур: -30…+40°C
• Допустимая влажность при +35°C: 95%
• Габаритные размеры вызывной панели, мм: 125 x 90 x 25
• Масса без крепежа, кг (макс.): Блок вызова MK1: 0,30 Рамка (MK1-XR(V)-E2): 0,15
