Описание Метаком MK20.2-TM4E

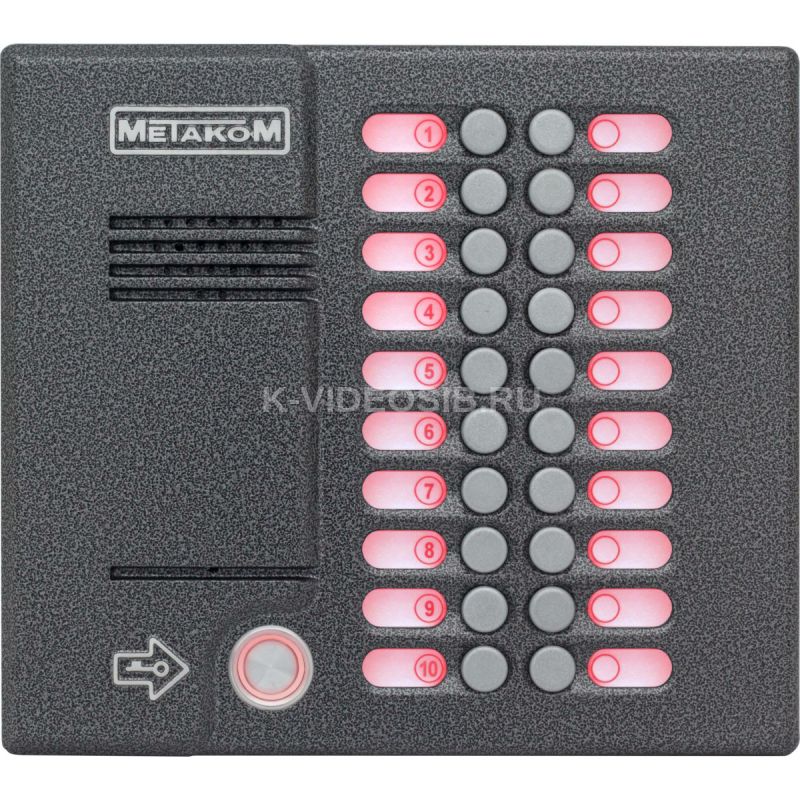

Блок вызова домофона MK20.2-TM4E

Блок вызова МЕТАКОМ МК20.2-ТМ4 (далее домофон) представляет собой спе-циализированную микропроцессорную систему, предназначенную для установки в многоквартирных домах, офисах, а также для организации системы селектор-ной связи с числом абонентов до 20.

В качестве абонентских ключей используются электронные ключи (далее ТМ-ключи) METAKOM TM2002, МЕТАКОМ TM2003(A,B) или Dallas iButtontm – DS1990A.

В качестве оконечных устройств, устанавливаемых у абонентов, рекомен-дуются трубки квартирные переговорные (ТКП) типа ТКП-01, ТКП-05М, ТКП-06М, ТКП-10М, ТКП-12М, ТКП-14М или другие, предназначенные для домо-фонов с координатной системой адресации производства МЕТАКОМ.

Домофон обеспечивает подачу сигнала вызова на ТКП абонента, дуплекс-ную связь посетителя с абонентом, дистанционное открывание замка по сигналу от ТКП.

Замок также может быть открыт с помощью ТМ-ключа, с помощью кода, набираемого на блоке вызова, или нажатием кнопки ВЫХОД, устанавливаемой у входной двери внутри подъезда.

Модификация:

• Полное наименование модели: МЕТАКОМ MK20.2-TM4E
• Тип замка: Электромагнитный замок без платы управления
• Маркировка контактов клеммной колодки: LOCK - линия, нормально-замкнутая на общий провод замка GND
• Мощный ключевой транзистор. При открывании замка выключается

Выполняемые функции:

• индикация режимов работы подсветкой номера абонента;
• звуковой контроль нажатия кнопок;
• вызов абонента путем нажатия кнопки на блоке вызова;
• дуплексная связь абонент-посетитель;
• дистанционное открывание замка от трубки абонента;
• местное открывание замка набором общего или индивидуального кода доступа;
• местное открывание замка индивидуальным ключом;
• местное открывание замка из подъезда нажатием кнопки ВЫХОД;
• возможность запрета обслуживания ТКП абонента при сохранении доступа по индивидуальному коду;

Отличительные особенности:

• прямая адресация абонентов;
• встроенный коммутатор на 20 абонентов;
• встроенный считыватель TM ключей;
• наличие режима автосбора ключей;
• перенос всех настроек домофона на персональный компьютер (или другой домофон) и обратно посредством адаптера МЕТАКОМ MKA-02U и TM-ключа DS1996(L);
• возможность диагностики системы при пуско-наладочных работах (тест трубок абонента с выводом параметров аудио линии на светодиодную подсветку);
• корректировка параметров определения положения трубки;
• антивандальное исполнение – специальная конструкция клавиатуры, монтаж на объекте с помощью специального ключа;
• влагозащищенная клавиатура с подсветкой каждой клавиши, подсветка контактора электронных ключей;
• возврат к заводским установкам блока вызова, при этом сохраняются записанные ключи;

Технические характеристики Метаком MK20.2-TM4E
