Описание Метаком МКV-KVPN

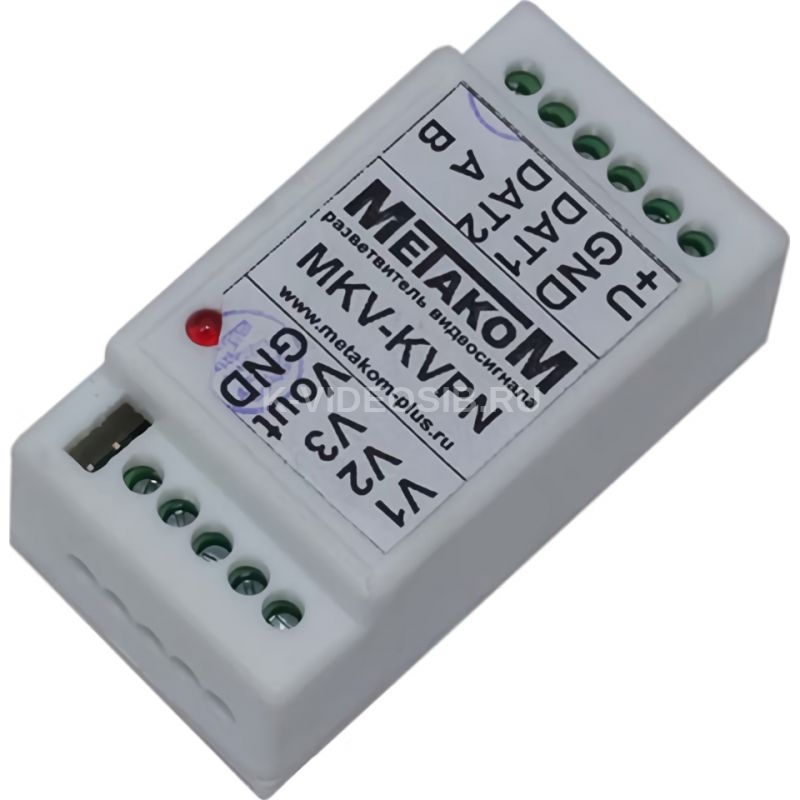

Разветвитель видеосигнала МКV-KVPN

Разветвитель видеосигнала МЕТАКОМ MKV-KVPN предназначен для работы в составе системы из координатных блоков вызова производства МЕТАКОМ, работающих совместно с коммутаторами МЕТАКОМ COM25UD, МЕТАКОМ СОМ80(U)D, МЕТАКОМ COM160(U)D, МЕТАКОМ COM220(U)D, МЕТАКОМ COM100(U)D. Разветвитель обеспечивает подключение соответствующего видео канала к абонентской видео линии при поступлении аудио сигнала с блока вызова.

Принцип работы.

В дежурном режиме работы всегда включен видеовход соответствующий блоку вызова, подключенному к первой линии коммутатора (LN1, DT1). При поступлении вызывного сигнала с блока вызова подключенного к второй линии коммутатора (LN2, DT2), включается второй видеовход. По окончанию сеанса связи включается обратно первый видеовход. При поступлении вызывного сигнала с блока вызова-мастера (через сетевой протокол), включается третий видеовход. По окончанию сеанса связи включается обратно первый видеовход.

Схема подключения разветвителя видеосигнала

Комплектность.

1. Разветвитель видеосигнала - 1 шт.
2. Паспорт - 1 шт.
3. Комплект крепежа - 1 шт.

Технические характеристики Метаком МКV-KVPN

• напряжение питания постоянного тока 11-13В ;
• потребляемый ток в дежурном режиме не более 10 мА;
• диапазон рабочих температур -30…+40°C;
• относительная влажность воздуха не более 95% (при 350С);
• масса изделия - не более 0,05 кг.
