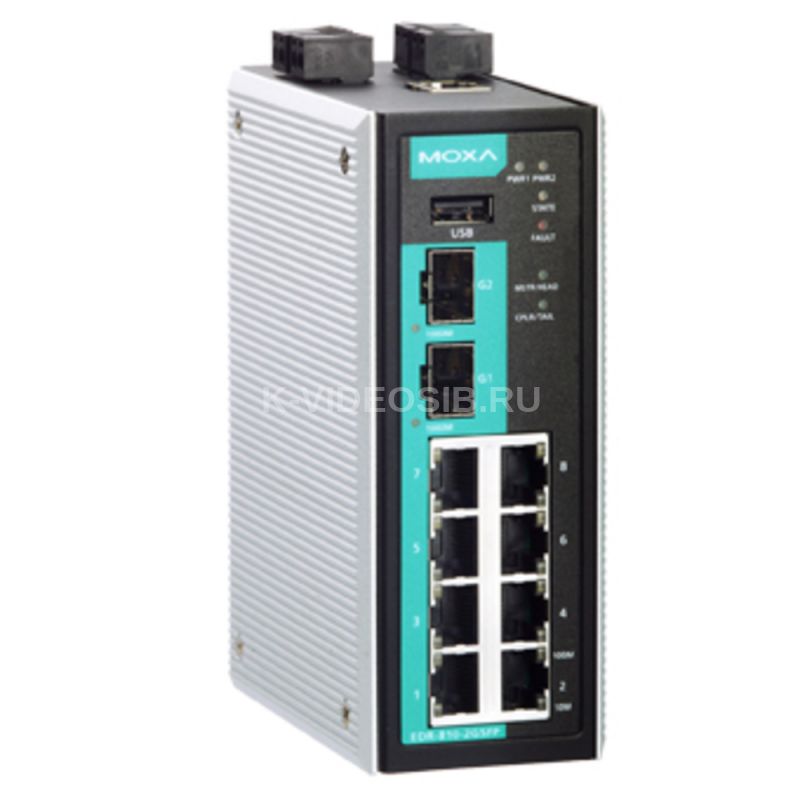

Описание MOXA EDR-810-VPN-2GSFP

MOXA EDR-810-VPN-2GSFP - это продвинутый маршрутизатор предназначенный для использования в сложных промышленных условиях, предлагающий надежную защиту и возможность подключения в различных сетевых сценариях.

• Устройство характеризуется компактными размерами (53.6 x 135 x 105 мм) и невысоким весом в 0.83 кг, что облегчает его интеграцию в ограниченные пространства.
• После установки на DIN-рейку или наложения на стол/настенной монтаж, EDR-810-VPN-2GSFP может быстро адаптироваться к различным средам за счет наличия международных сертификатов в области безопасности и взрывобезопасности, что позволяет ему работать в потенциально опасных зонах.
• Протоколы связи, такие как IPSec, L2TP и множество других, предоставляют высокую степень защиты данных.
• Устройство обладает высокой надежностью с средним временем наработки на отказ (MTBF) в 981954 часа и покрыто пятилетней гарантией, что делает его идеальным выбором для критически важных приложений.
• ​​​​​​​В комплект поставки включаются необходимые аксессуары, такие как заглушки для неиспользуемых портов и кабели, что обеспечивает удобство и эффективность при установке и настройке.
• Является отличным выбором для предприятий, нуждающихся в надежном и безопасном сетевом оборудовании, способном удовлетворить требования современной автоматизации и управления процессами.

Технические характеристики MOXA EDR-810-VPN-2GSFP

Интерфейс:

• Общее количество портов: 10
• Тип разъема для "витой пары": RJ45

Технологии:

• Стандарты: IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseX, IEEE 802.1Q для VLAN tagging, IEEE 802.3ad для port trunk
• Протоколы: SNMP v1/v2c/v3, DHCP сервер/клиент, TFTP, NTP/SNTP сервер/клиент, HTTP, HTTPS, Telnet, SSH, IPSec, L2TP, IGMP v1/v2/v3, QoS/CoS/ToS, RADIUS, RSTP/STP, LLDP, DDNS
• Протоколы резервирования: RSTP, Резервированное кольцо Turbo Ring, Связующее дерево Spanning Tree
• Управление потоками: IEEE 802.3x flow control, back pressure flow control
• Протокол маршрутизации: Static routing, RIP V1/V2, OSPF
• Обработка Broadcast пакетов: IP directed broadcast, broadcast forwarding
• Протоколы Multicast Routing: Static, DVMRP, PIM-SM/SSM

Функции безопасности:

• Firewall: Stateful inspection, фильтрация по IP- и MAC-адресу, по портам, по протоколам ICMP, DDoS, Ethernet, анализ пакетов Modbus TCP
• Quick Automation Profile: EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, LonWorks, Modbus/TCP, PROFINET, IEC 60870-104, DNP, FTP, SSH, Telnet, HTTP, IPSec, L2TP, PPTP, RADIUS
• NAT: N-to-1, 1-to-1, двунаправленный 1-to-1 и port forwarding
• VPN: IPSec (клиент/сервер), L2TP (сервер), PPTP (клиент), макс. 10 VPN-тоннелей
• Протоколы защиты: DES, 3DES, AES-128/192/256
• Аутентификация: Pre-shared key (PSK), сертификаты X.509v3, MD5, SHA

Пропускная способность:

• Максимальная пропускная способность: 100 Мбит/с
• Пропускная способность VPN: 17 Мбит/с

Функции VLAN и IGMP:

• Максимальное количество VLAN: 16
• Диапазон VLAN ID: 1 ~ 4094
• Количество групп IGMP: 256

Порты:

• Порты Fast Ethernet: 10/100 Мбит/с (8 разъемов RJ45)
• Порты Gigabit Ethernet: 100/1000 Мбит/с (2 SFP модуля)

Дискретный ввод:

• Количество каналов дискретного ввода: 1
• Напряжение лог. 1: +13 ~ +30 В постоянного тока
• Напряжение лог. 0: -30 ~ +3 В
• Максимальный ток: 8 мА

Релейный вывод:

• Количество каналов релейного вывода: 1
• Нагрузочная способность реле: 1 А при 24 В постоянного тока

Функции резервирования:

• Функция резервирования маршрутизаторов: VRRP

Светодиодные индикаторы:

• Индикаторы: STATE, PWR1, PWR2, FAULT, 10/100/1000M

Управление устройством:

• Интерфейс управления: CLI, SSH, Telnet-консоль, Web-интерфейс, консоль RS-232
• Кнопка Reset: есть
• Разъем консольного порта: RS-232 RJ45

Требования к электропитанию:

• Рабочее напряжение: 12/24/48 В постоянного тока (9.6 ~ 60 В)
• Потребление тока: 0.32 А при 24 В
• Возможность подключения резервного источника электропитания: есть
• Разъем электропитания: клемма
• Защита от неверной полярности: есть

Условия эксплуатации:

• Рабочая температура: -10 ~ +60 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95%

Защита:

• Защита по току: есть

Конструктивные свойства:

• Материал корпуса: металл

Размеры и вес:

• Габаритные размеры: 53.6 x 135 x 105 мм
• Вес нетто: 0.83 кг

Монтаж:

• На DIN-рейку, настольный/настенный (опционально)

Наличие международных сертификатов:

• Безопасность: UL508
• Взрывобезопасность: ATEX, Class 1 Division 2
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS): IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/24
• Применение в морских системах: DNV
• Применение на транспорте: EN 50121-4, NEMA TS2
• Удары: IEC 60068-2-27
• Свободное падение: IEC 60068-2-32
• Вибрации: IEC 60068-2-6

Среднее время наработки на отказ (MTBF): 981954 часов

Гарантийный срок:

• 5 лет

Комплект поставки:

•  заглушки для неиспользуемых портов
•  кабель CN20070 (RJ45-DB9 'мама')
•  краткое руководство пользователя
• ​​​​​​​устройство
