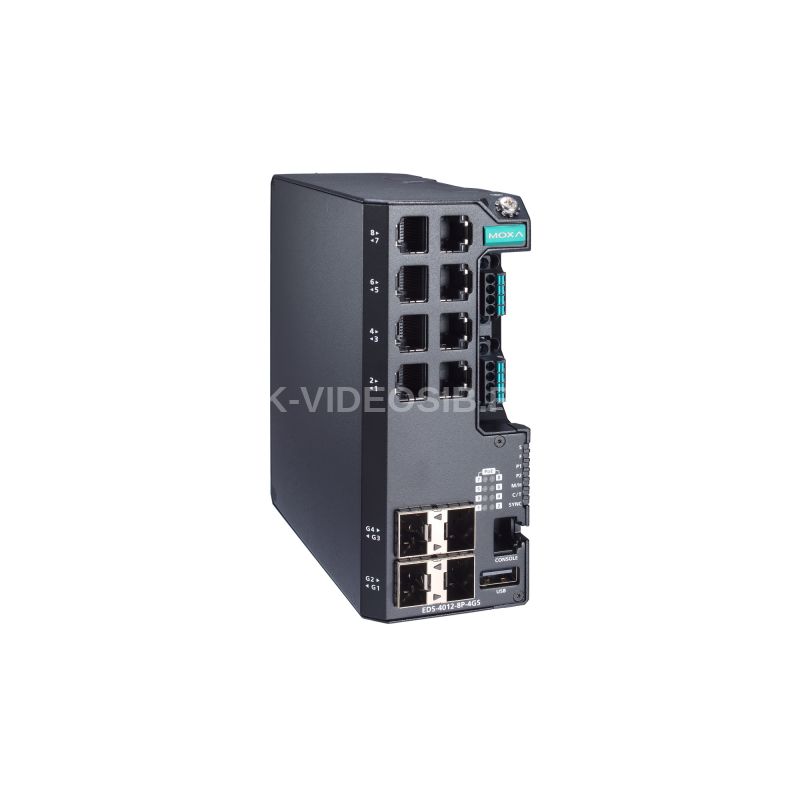

Описание MOXA EDS-4012-8P-4GS-LVA

Управляемый коммутатор Gigabit Ethernet с 8 портами 10/100BaseT(X) 802.3bt PoE, 4 слотами 100/1000BaseSFP, двумя входами питания 12/24/48 В пост., 48 В пост. для питания по PoE. Общее количество портов 12. Уровень коммутатора L2. Протоколы резервирования STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation. Витая пара (разъем RJ45) 8. Оптоволокно (разъем для SFP-модуля) 4. PoE 10/100 Мбит/с 8. Общий PoE-бюджет коммутатора 240 Вт. Количество каналов дискретного ввода 1. Интерфейс управления RS-232 (RJ45). Возможность подключения резервного источника электропитания Есть. Рабочая температура, °C -10 ~ +60. Материал корпуса Металл. Габаритные размеры, мм 55 x 140 x 120.

Технические характеристики MOXA EDS-4012-8P-4GS-LVA

• Интерфейс
• Общее количество портов 12
• Уровень коммутатора L2 
• Тип разъема для "витой пары" RJ45 

• Технологии
• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication
• Протоколы IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
• Протоколы управления IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
• Протоколы фильтрации GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
• Протоколы резервирования STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation
• Протоколы безопасности Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy
• Протоколы синхронизации времени SNTP, NTP Server/Client, NTP Authentication
• Таблица MAC-адресов 16000
• Размер буфера пакетов 1 Мбит

• Функции VLAN и IGMP
• Максимальное количество VLAN 256 
• Диапазон VLAN ID 1 ~ 4094 
• Количество групп IGMP 512 
• Количество приоритизированных очередей 4

• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ45) 8

• Порты Gigabit Ethernet 1000 Мбит/с
• Оптоволокно (разъем для SFP-модуля) 4

• Порты с функцией Power Over Ethernet (PoE)
• PoE 10/100 Мбит/с 8
• Выдаваемая мощность каждого порта PoE, Вт 90
• Общий PoE-бюджет коммутатора 240 Вт 
• Выходное напряжение PoE, В 48 В пост.
• Классификация PoE Powered Device (PD) 

• Дискретный ввод
• Количество каналов дискретного ввода 1 
• Напряжение лог. 1 +13 ~ +30 В пост. 
• Напряжение лог. 0 -30 ~ +3 В 
• Максимальный ток, мА 8

• Релейный вывод
• Количество каналов релейного вывода 1
• Нагрузочная способность реле 1 А при 24 В пост. 

• Поддержка интеллектуальных функций
• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP 
• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP 

• Светодиодные индикаторы
• Светодиодные индикаторы PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

• Управление устройством
• Интерфейс управления RS-232 (RJ45) 
• Кнопка Reset Есть 
• Разъем консольного порта RS-232 RJ45 
• MIB-базы P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
• DIP-переключатели Turbo Ring, Master, Coupler, Reserve
• Порт для загрузки/сохранения настроек USB-порт (разъем Type A) 

• Требования к электропитанию
• Рабочее напряжение 48 В пост. (44 ~ 57 В пост.), для PoE+ рекомендовано >52 В пост. 
• Потребление тока 48 В пост., 5.42 А
• Возможность подключения резервного источника электропитания Есть 
• Разъем электропитания Клемма 
• Защита от неверной полярности Есть 

• Условия эксплуатации
• Рабочая температура, °C -10 ~ +60 
• Температура хранения, °C -40 ~ +85 
• Рабочая влажность, % 5 ~ 95 

• Защита
• Защита от пыли и влаги IP40 
• Защита по току Есть 

• Конструктивные свойства
• Материал корпуса Металл 

• Размеры и вес
• Габаритные размеры, мм 55 x 140 x 120
• Вес нетто, кг 0.82

• Монтаж
• Монтаж На DIN-рейку  Настенный (опционально) 

• Наличие международных сертификатов
• Безопасность EN 62368-1  UL 61010-2-201 
• Электромагнитная совместимость (EMI) CISPR 32  FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD)  IEC 61000-4-3 RS  IEC 61000-4-4 (EFT)  IEC 61000-4-5 Surge  IEC 61000-4-6 CS  IEC 61000-4-8 
• Электромагнитная совместимость (EMC) EN 55022/24  EN 61000-6-2  EN 61000-6-4 
• Применение на электрических подстанциях IEC 61850-3  IEEE 1613 
• Применение на транспорте EN 50121-4  NEMA TS2 
• Удары IEC 60068-2-27 
• Свободное падение IEC 60068-2-32 
• Вибрации IEC 60068-2-6 
• Промышленная кибербезопасность IEC 62443-4-1  IEC 62443-4-2 
• Среднее время наработки на отказ (MTBF), часов 799780

• Гарантийный срок
• Гарантийный срок 5 лет
