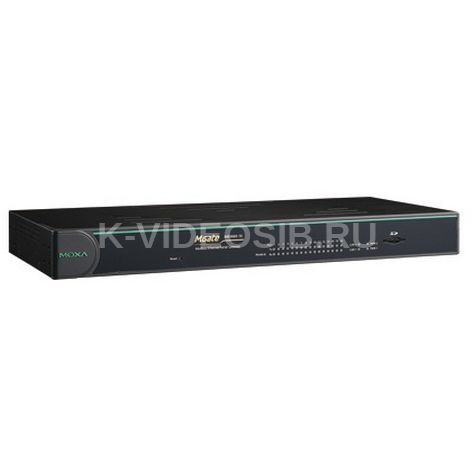

Описание MOXA MGate MB3660I-16-2AC

MOXA MGate MB3660I-16-2AC - Преобразователь протоколов Modbus с двумя Ethernet-портами, двумя входами питания AC, 16 портами RS-232/422/485 (DB9 "папа"), с диапазоном температур от 0 до 60°C, с изоляцией последовательных портов 2 кВ.

Технические характеристики MOXA MGate MB3660I-16-2AC

• Производитель: MOXA

  Параметры связи

• Порты Ethernet 2 (2 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
• Тип разъема RJ45 (8 конт.)
• Сетевые протоколы Modbus TCP клиент/сервер

  Память

• Тип слота для установки карты памяти Слот для SD-карты

  Интерфейс Modbus

• Протокол Modbus RTU/ASCII Master/Slave

  Передаваемые сигналы

• RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

• Разъемы DB9 'папа'
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)

  Параметры последовательной связи

• Бит данных 7, 8
• Четность нет, чет, нечет, 0, 1
• Стоповые биты 1, 2
• Управление потоками данных RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232)
• Скорость передачи данных, бит/с 50 ~ 921600
• Изоляция последовательной линии 2 кВ

  Релейный вывод

• Количество каналов релейного вывода 1
• Нагрузочная способность реле 2 А при 30 В пост.

  Управление устройством Интерфейс управления

• Telnet-консоль
• Web-интерфейс
• Последовательная консоль 

• Кнопка Reset Есть

  Требования к электропитанию

• Рабочее напряжение 100 ~ 240 В перем. (47 ~ 63 Гц)
• Потребление тока 351 мА при 110 В перем., 221 мА при 220 В перем.
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Разъём C14

  Условия эксплуатации

• Рабочая температура, °C 0 ~ +60
• Температура хранения, °C -40 ~ +85
• Рабочая влажность, % 5 ~ 95

  Защита

• Защита от пыли и влаги IP30

  Конструктивные свойства

• Материал корпуса Металл

  Размеры и вес

• Габаритные размеры, мм 440 x 45 x 198
• Вес нетто, кг 2.82

  Монтаж

• Монтаж Настольный/настенный

  Наличие международных сертификатов

  Безопасность

• EN 60950-1
• UL60950-1

  Электромагнитная совместимость (EMI)

• CISPR 32
• FCC Part 15 Subpart B Class A

  Электромагнитная совместимость (EMS)

• IEC 61000-4-2 (ESD)
• IEC 61000-4-3 RS
• IEC 61000-4-4 (EFT)
• IEC 61000-4-5 Surge
• IEC 61000-4-6 CS
• IEC 61000-4-8

• Электромагнитная совместимость (EMC) EN 55032/24
• Удары IEC 60068-2-27
• Свободное падение IEC 60068-2-31

  Вибрации

• IEC 60068-2-64
• IEC 60068-2-6

• Среднее время наработки на отказ (MTBF), часов 114595

  Гарантийный срок

• Гарантийный срок 5 лет
