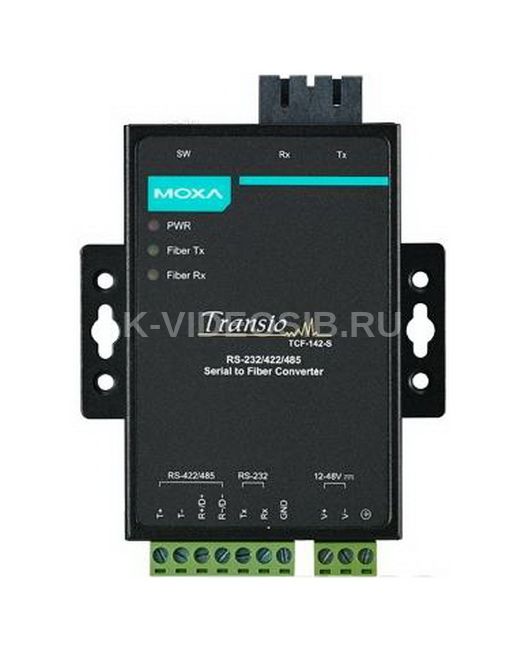

Описание MOXA TCF-142-S-SC-T

Преобразователь интерфейсов MOXA TCF-142-S-SC-T— один из лучших промышленных медиаконвертеров базовой серии. Во-первых, его COM-порт поддерживает любой последовательный стандарт. Во-вторых, оптический порт с разъемом SC предназначен для подключения одномодового волокна с наилучшими показателями дальности, пропускной способности и защиты от помех. А, в-третьих, преобразователь специально адаптирован к тяжелым погодным и промышленным условиям и выдерживает критические температуры.

Особенности MOXA TCF-142-S-SC-T:

• COM-порт стандарта RS-232/422/485 позволяет подключить абсолютно любой серийный промышленный контроллер, датчик или механизм и поддерживает широкий диапазон скоростей: 50 бит/с…921,6 Кбит/с.
• Одномодовое волокно гарантирует устойчивую связь на расстояниях до 40 км. Дисперсия и затухание сигнала минимальны. Длина волны: 1310 нм. TX: 0…-5 дбм. RX: 0…-25 дбм. Оптический бюджет: 20 дб.
• Интеллектуальные функции автосогласования скоростей и автоматического контроля направления передачи (ADDC) позволяют избежать потерь, оптимизируют трафик и выбирают свободные маршруты.
• Пробразователь функционирует в режимах полнодуплексной и полудуплексной связи. Поддерживаются несколько вариантов топологий: «точка-точка», «многоточечная», «кольцо» протяженностью до 100 км.
• Инновационные технологии способствовали увеличению диапазона рабочих температур. TCF-142-S-SC-T безотказно функционирует при температурах внешней среды от -40 до +75 С и влажности 95%.
• Конвертер выполнен в безвентиляторном металлическом корпусе промышленного класса защиты, имеет компактные габариты (67х100х22) и монтируется на DIN-рейку.
• Период наработки на отказ (MTBF) — 90 лет.

Преобразователь RS-232/422/485 в оптику MOXA TCF-142-S-SC-T успешно прошел испытания на отказ и отвечает жестким промышленным требованиям. Международные сертификаты подтверждают высокую степень электромагнитной защиты. А демократичная цена делает модель экономически обоснованным решением для развертывания гибких индустриальных сетей большого радиуса на базе одномодового оптического волокна.

Технические характеристики MOXA TCF-142-S-SC-T

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: -40 ... 75 °С

  Реализация корпуса

• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка

  Сетевые порты

• Количество разъёмов под оптику: 1хSC, Одномодовый

  Технологии и функции

• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи

  Способы оповещения и настройки

• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
