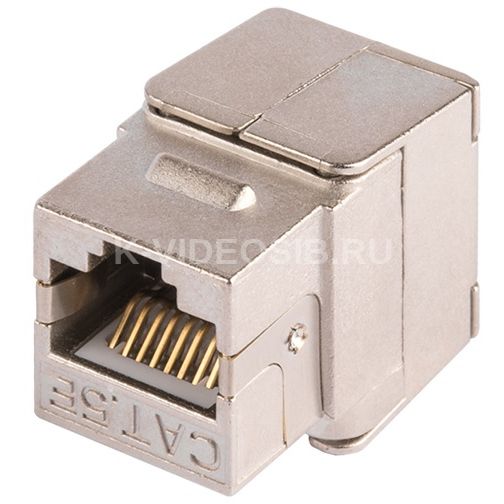

Описание NIKOMAX NMC-KJSD2-ET-MT

Модуль, самозажимной, экранированный, металлик, категории 5e. Коммутационные модули типа KeyStone предназначены для установки в наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети.

Данные Essential («ET» серии) модули NIKOMAX выполнены в экранированном исполнении и обеспечивают заделку контактов на 180 градусов. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 16.2 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Самозажимная конструкция не требует специального инструмента, что делает сборку модуля ещё проще.

Ключевые возможности

• Самозажимная конструкция

• Заделка контактов - 180°
• Вставка обеспечивает равномерное врезание жил кабеля в ножи IDC контактов.
• Полностью экранированное исполнение, литой корпус из цинк-алюминиевого сплава
• Подпружиненные зажимы для надежного контакта с экраном патч-корда.

Технические характеристики NIKOMAX NMC-KJSD2-ET-MT

• Категория 5e

• Полоса пропускания, МГц 100
• Исполнение Полностью экранированное
• Формат Keystone
• Диапазоны температур Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
• Тип разъёмов RJ45/8P8C
• Материал контактов в разъёме Фосфористая бронза
• Количество переподключений шнуров Не менее 750-ти
• Тип IDC контактов (заделка) Самозажимной
• Схема разводки T568A/B
• Материал IDC контактов Фосфористая бронза
• Материал пластика Высокопрочный, негорючий, соответствущий стандарту UL94V-0
• Монтаж Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем
• Допустимый диаметр проводников ~22-26 AWG (0,40-0,60 мм)
• Материал корпуса Цинк-алюмминиевый сплав
• Габариты (ШхВхГ), мм 16.2х21.9x28.2
• Цвет модуля Металлик
• Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Материал покрытия контактов в разъеме Золото (50 мкд) поверх никеля (100 мкд)
• Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Тип IDC контактов (монтаж) 180 градусов
• Упаковка Индивидуальная - Полиэтиленовый пакет
• Гарантия 1 год

Базовая комплектация

• Инструкция по монтажу 1
• Коммутационный модуль 1.
