Описание Оникс Тромбон СДС-БС-16

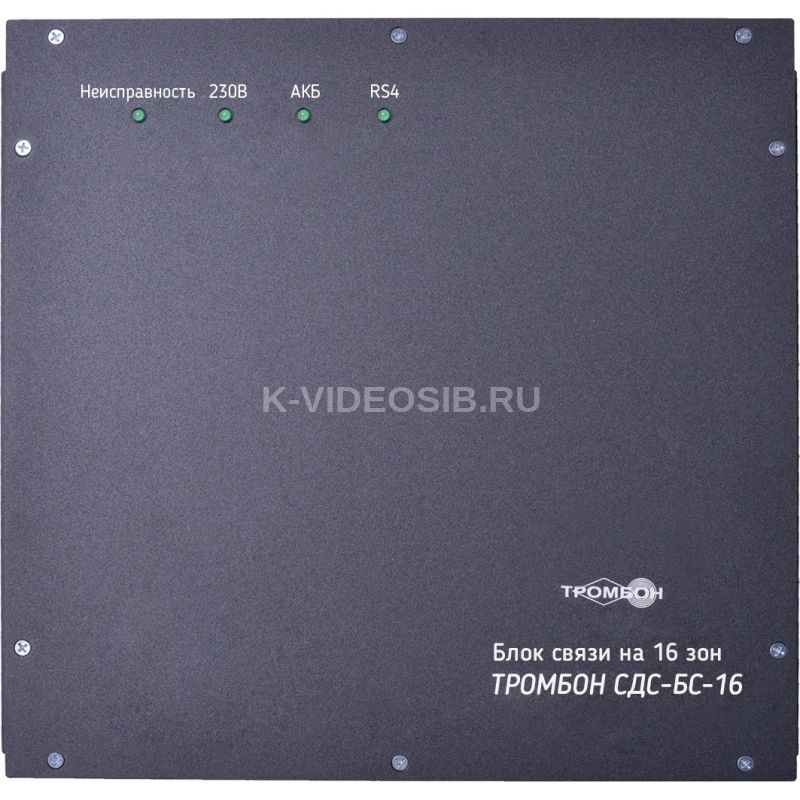

Тромбон СДС-БС-16

Блок связи на 16 зон «Тромбон СДС-БС-16» организует двухстороннюю речевую связь между диспетчером и зоной оповещения в составе системы диспетчерской связи «Тромбон СДС». Блок принимает и обрабатывает команды от Пульта диспетчера «Тромбон СДС-ПД» по установлению соединения между диспетчером и абонентом.

Работает в составе с другими компонентами системы «Тромбон СДС», предназначенной для построения систем оповещения и управления эвакуацией (СОУЭ) 4 и 5 типов. Блок выполнен в корпусе для навесного настенного монтажа.

Общий вид сети СДС

Схема подключения СЛ

Схама подключения АЛ

Технические характеристики Оникс Тромбон СДС-БС-16

• Артикул: 1410-001
• Количество портов USB: 1
• Порт RS485: 1
• Напряжение питания, В: 220В 50Гц
• Потребляемая мощность, Вт: до 25Вт
• Напряжения питания резервное, В: = 24 В
• Класс защиты: IP20
