Описание Оникс Тромбон ВП

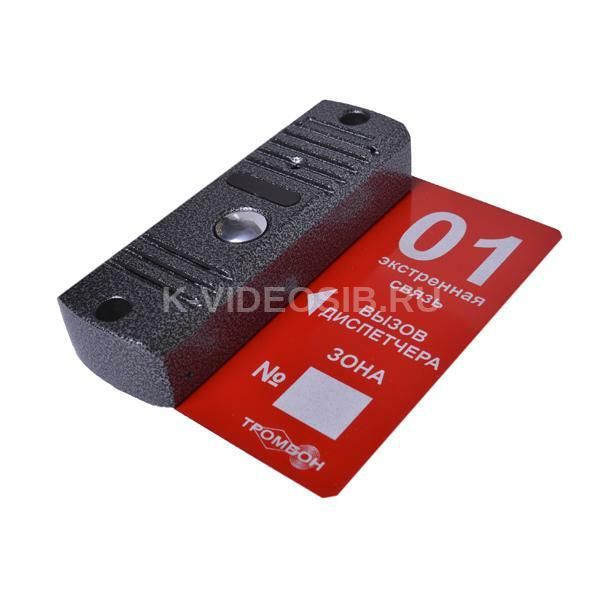

Вызывная панель «Тромбон ВП». Вызывная панель «Тромбон - ВП» (далее ВП) устанавливается в зоне пожарного оповещения и предназначена для организации двухсторонней речевой связи с блоком-селектора «Тромбон БС-16», установленном на посту-диспетчерской. Питание ВП осуществляется по линии связи от блока-селектора. На одну зону блока-селектора «Тромбон БС-16» возможно подключить одну основную вызывную панель и одну дублирующую вызывную панель. Для подключения Тромбон ВП к Тромбон БС-16 используется кабель 2х2х0.2. Вызывная панель соответствует техническим условиям ДВТР.425641.001ТУ.

Схема подключения вызывной панели

1. Вызывная панель «Тромбон ВП» - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
4. Информационное табло - 1 шт.
5. Крепеж - 1 к-т.

Технические характеристики Оникс Тромбон ВП

• Габариты подложки, мм: 95 х 120
• Артикул: 00000003542
• Вес, кг: 0,3
• Габариты, мм: 122 x 42 x 24
• Напряжение питания, В: от Тромбон БС-16
• Максимальная длина линии связи c одной ВП, м: 400
• Диапазон рабочих температур, °C: 0°C ~ +40°C
• Класс защиты, IP: IP40
• Кабель для связи с Тромбон БС-16: 2 х 2 х 0,2 мм.кв.
• Тип корпуса: Металлический корпус
• Тип оборудования: Приборы обратной связи с зоной оповещения
