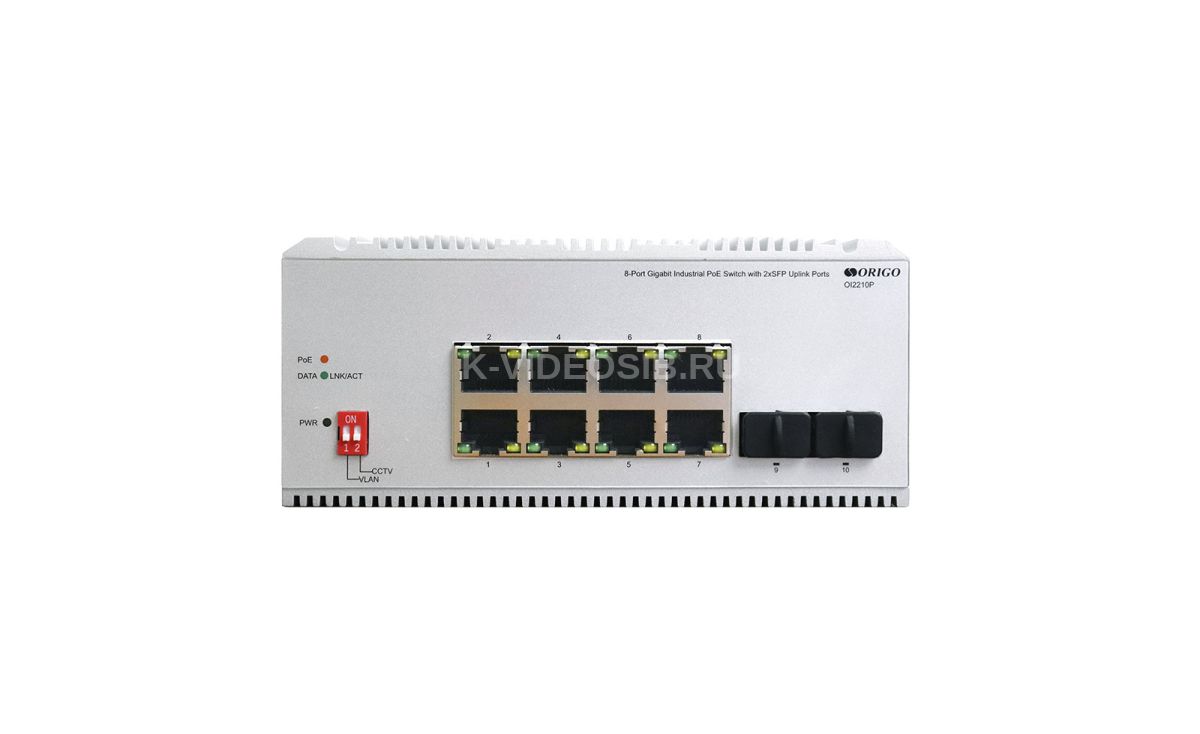

Описание ORIGO OI2210P/185W/A1A

Коммутатор ORIGO OI2210P/185W предназначен для построения гигабитных сетей передачи данных и организации питания энергоемкого PoE-оборудования на объектах с повышенными требованиями к условиям эксплуатации.

Коммутатор поддерживает стандарты IEEE 802.3af/at PoE с возможностью подачи питания до 30 Вт на порт при общем PoE-бюджете 185 Вт. Для систем видеонаблюдения реализованы режимы VLAN и CCTV, позволяющие изолировать трафик PoE-портов и увеличить дальность передачи данных и питания до 250 м.

OI2210P/185W работает в широком диапазоне температур от -40 до 75 °C и поддерживает подключение двух независимых источников питания постоянного тока с возможностью резервирования. Коммутатор устойчив к вибрации и воздействию электростатических разрядов до 8 кВ. Прочный металлический корпус с защитой IP40 и надежная конструкция без вентиляторов позволяют коммутатору стабильно работать в сложных промышленных условиях.

Технические характеристики ORIGO OI2210P/185W/A1A

Аппаратное обеспечение

Процессор и память

• Процессор: RTL8370MBI
• Оперативная память: 128 МБ
• Flash-память: 32 МБ

Порты

• 8 портов 10/100/1000Base-T (RJ-45) с поддержкой PoE
• 2 порта 1000Base-X SFP

Стандарты и функции

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3af PoE
• IEEE 802.3at PoE+
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах

Режимы работы DIP-переключателей

• Стандартный режим (VLAN OFF, CCTV OFF)
  • Дальность передачи данных и питания – до 100 м
  • Скорость передачи данных – 10/100/1000 Мбит/с
• VLAN ON
  • Изоляция трафика портов 1 – 8
• CCTV ON
  • Дальность передачи данных и питания – до 250 м
  • Скорость передачи данных – 10 Мбит/с
  • Изоляция трафика портов 1 – 8
• VLAN ON + CCTV ON
  • Дальность передачи данных и питания – до 250 м
  • Скорость передачи данных – 10 Мбит/с
  • Изоляция трафика отключена

Реле сигнализации

• Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора
• Нагрузочная способность контактов реле:
  • 2А при 30V DC
  • 0,5А при 125V DC

Разъем питания

• DC: клеммный блок для подключения до двух независимых источников питания (от 48 до 57 В DC)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл
• Степень защиты IP40

Установка

• На стену
• На DIN-рейку

Производительность

Коммутационная матрица

• 20 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 14,88 Mpps

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 4К записей

Буфер пакетов

• 1,5 МБ

Jumbo-фрейм

• 9 216 байт

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-8

Макс. мощность на порт

• 30 Вт

Бюджет мощности PoE

• 185 Вт

Физические параметры

Размеры устройства (Д x Ш x В)

• 145 x 109 x 62 мм

Вес устройства

• 0,9 кг

Размеры упаковки

• 23,4 х 19 х 8,6 см

Вес брутто

• 1,08 кг

Условия эксплуатации

Рабочее напряжение

• 48-57 В DC

Ток потребления

• 4,5 А (макс.)

Макс. потребляемая мощность

• 5,7 Вт (функция PoE выключена)
• 128,21 Вт (функция PoE включена)

Потребляемая мощность в режиме ожидания

• 1,44 Вт

MTBF (часы)

• Более 100 000

Surge Protection

• До 4 кВ в обычном режиме
• До 2 кВ в дифференциальном режиме

Защита от статического электричества (ESD)

• До 6 кВ при контактном разряде
• До 8 кВ при воздушном разряде

Температура

• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 80 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплектация

Комплект поставки

• Коммутатор OI2210P/185W
• Краткое руководство по установке
