Описание ORIGO OI3106P/60W/A1A

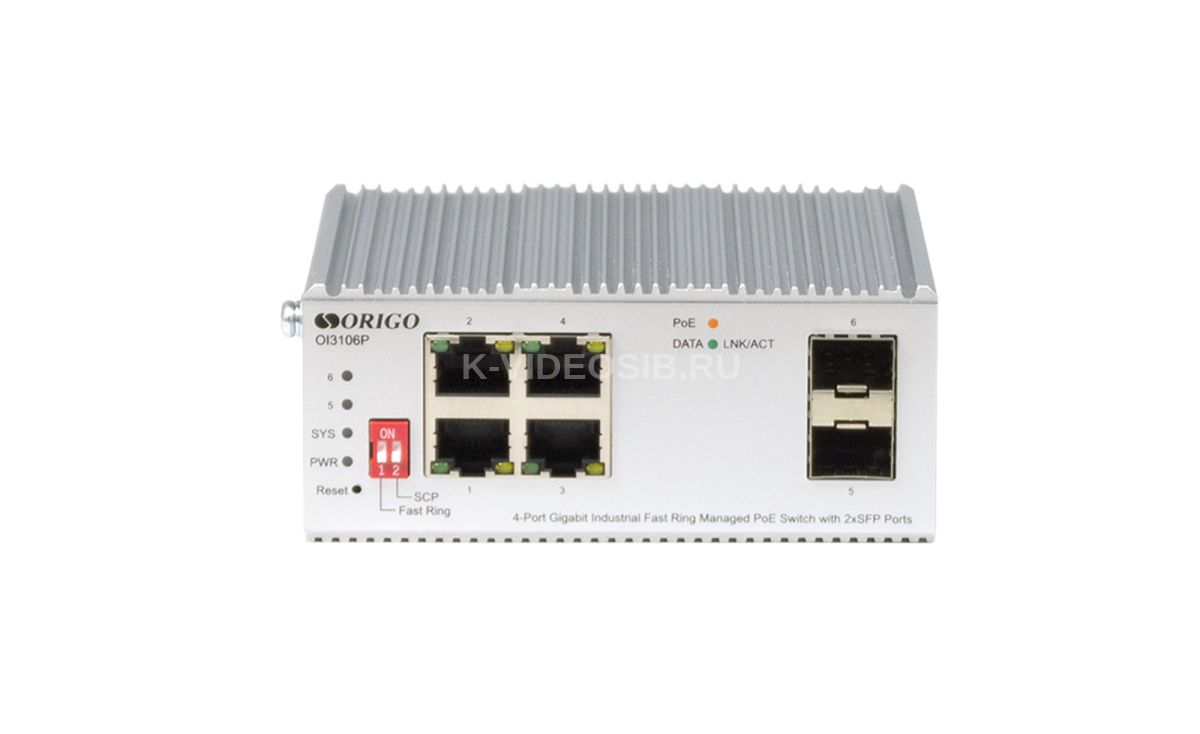

Коммутатор ORIGO OI3106P/60W предназначен для построения гигабитных сетей передачи данных и организации питания энергоемкого PoE-оборудования на объектах с повышенными требованиями к условиям эксплуатации.

Порты 1 – 4 поддерживают стандарты IEEE 802.3аf/at PoE с возможностью подачи питания до 15,4 и 30 Вт на порт при общем PoE-бюджете 60 Вт.

Коммутатор работает в широком диапазоне температур от -40 до 75 °C и поддерживает подключение двух независимых источников питания постоянного тока с возможностью резервирования. Коммутатор устойчив к вибрации и воздействию электростатических разрядов до 8 кВ. Прочный металлический корпус с защитой IP40 и пассивная система охлаждения без вентиляторов позволяют оборудованию стабильно работать в сложных промышленных условиях.

Функциональные возможности коммутатора включают поддержку статической маршрутизации, функции виртуальных локальных сетей, качества обслуживания (QoS), управления многоадресной рассылкой, обеспечения безопасности и контроля за подключением пользователей.

Для повышения производительности и отказоустойчивости сети реализована поддержка агрегирования каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и функция защиты от образования петель LoopBack Detection. DIP-переключатели SCP и Fast Ring позволят быстро активировать защиту от широковещательного шторма и функцию ERPS, обеспечивающую минимальное время восстановления связи при отказе одной из линий в кольце.

Технические характеристики ORIGO OI3106P/60W/A1A

Характеристики

Аппаратное обеспечение

Процессор и память

• Процессор: RTL8380MI
• Оперативная память: 128 МБ
• Flash-память: 32 МБ

Порты

• 4 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE
• 2 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45

Стандарты и функции

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3af PoE
• IEEE 802.3at PoE+
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах

DIP-переключатели

• Fast Ring для включения/выключения кольцевого резервирования ERPS
• SCP для включения/выключения защиты от широковещательного шторма

Реле сигнализации

• Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора
• Нагрузочная способность контактов реле:
  • 2А при 30V DC
  • 0,5А при 125V DC

Разъем питания

• DC: клеммный блок для подключения до двух независимых источников питания (от 48 до 57 В DC)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл
• Степень защиты IP40

Установка

• На стену
• На DIN-рейку

Производительность

Коммутационная матрица

• 12 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 8,93 Mpps

Буфер пакетов

• 512 КБ

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8К записей

Jumbo-фрейм

• 9 216 байт

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-4

Мощность на порт

• 30 Вт

Бюджет мощности PoE

• 60 Вт

Управление и мониторинг

• PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
• PD Alive: мониторинг и автоматическая перезагрузка питаемых по PoE устройств в случае их зависания

Программное обеспечение

Функции уровня 2

• Управление потоком
• Link Aggregation
  • Static
  • 802.3ad
• Load Balance
  • src-mac
  • dst-mac
  • src-ip
  • dst-ip
• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
  • 802.1D STP
  • 802.1w RSTP
  • 802.1s MSTP (64 instances)
  • Root Guard (Restriction)
  • BPDU Guard (Restriction)
• LLDP
• LLDP-MED
• Зеркалирование портов
  • One-to-One
  • Many-to-One
  • Flow-based
  • CPU-based
  • Поддержка зеркалирования для входящего /исходящего/ трафика в обоих направлениях
  • RSPAN

VLAN

• 802.1Q, 4094 VLAN
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• GMRP
• Double VLAN (Q-in-Q)
  • Selective Q-in-Q
  • Flexible Q-in-Q
• VLAN Translation
• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping
  • IGMP v1/v2/v3
  • IGMP Snooping Fast Leave
  • IGMP Proxy
• MLD Snooping
  • MLD v1/v2
• Multicast Source/Destination (DCSCM)

Функции уровня 3

• Статические записи ARP
• Gratuitous ARP
• Статическая маршрутизация IPv4/IPv6

QoS

• 802.1p
• CoS на основе:
  • DSCP
  • VLAN ID
  • IP Precedence
  • IP ACL/ MAC ACL/ IPv6 ACL
  • Метки потока IPv6

• Обработка очередей
  • Strict Priority (SP)
  • Weighted Round Robin (WRR)
  • Weighted Deficit Round Robin (WDRR)
• Управление полосой пропускания

Безопасность

• Port Security
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU

AAA

• Аутентификация 802.1X:
  • Управление доступом на основе портов
  • Управление доступом на основе MAC-адресов

• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+

Списки управления доступом (ACL)

• ACL на основе:
  • VLAN
  • MAC-адреса
  • IPv4-адреса
  • DSCP
  • ToS
  • Номера TCP/UDP-порта
  • Содержимого пакета, определяемого пользователем

• ACL по расписанию

OAM

• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

Управление

• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6

Физические параметры

Размеры устройства (Д x Ш x В)

• 110 x 90 x 46 мм

Вес устройства

• 0,48 кг

Размеры упаковки

• 23,4 х 19 х 8,6 см

Вес брутто

• 0,74 кг

Условия эксплуатации

Рабочее напряжение

• 48-57 В DC

Ток потребления

• 1,6 А (макс.)

Макс. потребляемая мощность

• 69 Вт (функция PoE включена)
• 8,04 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 2,21 Вт

MTBF (часы)

• Более 100 000

Surge Protection

• до 4 кВ в обычном режиме
• до 2 кВ в дифференциальном режиме

Защита от статического электричества (ESD)

• до 6 кВ при контактном разряде
• до 8 кВ при воздушном разряде

Температура

• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 80 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплектация

Комплект поставки

• Коммутатор OI3106P/60W
• Консольный кабель с разъемом RJ-45
• Краткое руководство по установке
