Аппаратное обеспечение

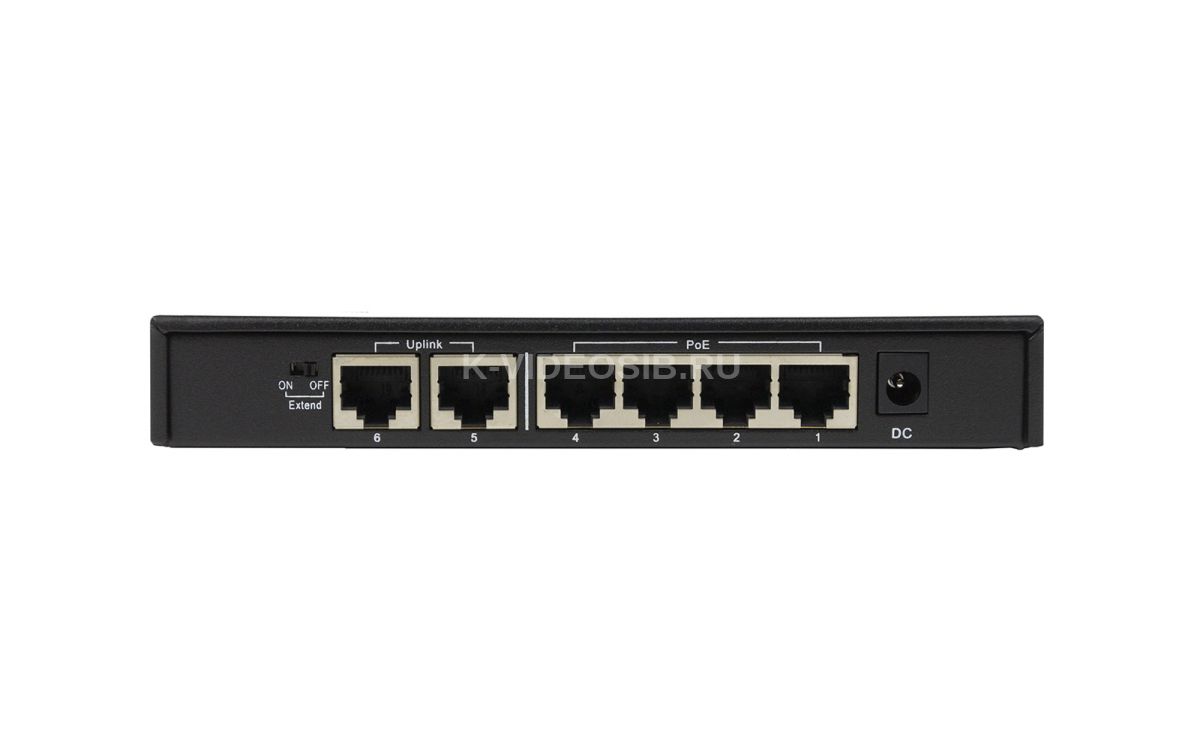

Порты

• 4 порта 100Base-TX (RJ-45) c поддержкой PoE

• 2 порта 100Base-TX (RJ-45)

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3af PoE

• IEEE 802.3at PoE+

• IEEE 802.3x (Управление потоком)

• IEEE 802.3az Energy-Efficient Ethernet

• Автосогласование скорости и режима дуплекса

• Автоопределение типа кабеля MDI/MDIX

Режимы работы

• Стандартный режим

  - PoE до 100 м

  - Скорость передачи данных – 10/100 Мбит/с

• Расширенный режим

  - VLAN Isolation для изоляции трафика PoE-портов

  - PoE до 250 м

  - Скорость передачи данных – 10 Мбит/с

• DIP-переключатель для включения/выключения расширенного режима (ON/OFF)

Индикаторы

• Power

  - Горит – питание включено

  - Не горит – питание выключено

• Link (на портах 1 – 4)

  - Горит постоянно – устройство подключено

  - Мигает – передача данных

  - Не горит – соединение не установлено

• Up 5-6

  - Горит постоянно – вышестоящий коммутатор подключен

  - Мигает – передача данных

• Extend

  - Горит – одновременно включены функция VLAN Isolation и режим передачи данных и питания на расстояние до 250 м

  - Не горит – стандартный режим работы

Питание

• Разъем для подключения адаптера питания (постоянный ток)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл

Установка

• На стол

• На стену

Параметры PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-4

Макс. мощность на порт

• 30 Вт

Максимальный бюджет мощности PoE

• 100 Вт

Номинальный бюджет мощности PoE

• 60 Вт

Производительность

Коммутационная матрица

• 1,2 Гбит/с

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 1K

Скорость перенаправления 64-байтных пакетов

• 892.8 Kpps

Буфер пакетов

• 56 КБ

Jumbo-фрейм

• 1532 байт

Физические параметры

Размеры (Д x Ш x В)

• 160 x 72 x 24 мм

Вес устройства

• 260 г

Размеры упаковки

• 19 х 8,5 х 9,1 см

Вес брутто

• 0,66 кг

Условия эксплуатации

Питание

• Адаптер питания:

   - Вход: 100-240 В переменного тока, 50/60 Гц

   - Выход: 54 В постоянного тока

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS1206P/60W

• Адаптер питания

• Краткое руководство по установке
