Аппаратное обеспечение

Аппаратная версия

• B1

Порты

• 24 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE

• 2 порта 10/100/1000Base-T (RJ-45)

• 2 порта 1000Base-X SFP

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3af PoE

• IEEE 802.3at PoE

• IEEE 802.3x (Управление потоком)

• Автосогласование скорости и режима дуплекса

• Автоматическое определение типа кабеля MDI/MDIX на всех медных портах

Индикаторы

• Power

  - Горит – питание включено

  - Не горит – питание выключено

• Link/Act

  - Горит зеленым – устройство подключено

  - Мигает зеленым – передача данных

  - Не горит – соединение не установлено

• PoE (для портов 1 – 24)

  - Горит зеленым постоянно – PoE-устройство подключено

  - Мигает зеленым более 10 секунд – не удается установить соединение из-за проблемы совместимости

  - Не горит – PoE-устройство не подключено

• Loop

  - Мигает зеленым – обнаружена петля в сети

  - Не горит – сеть работает корректно

Режимы работы DIP-переключателя

• Standard

  - Передача трафика между всеми портами

  - Loop Detection/Loop Prevention

  - Управление потоком IEEE 802.3x

  - Защита от широковещательного шторма

  - IGMP

• Network Cloning

  - Функция управления потоком IEEE 802.3x выключена на всех портах

  - Защита от широковещательного шторма

  - IGMP

• VLAN

  - Изоляция трафика портов 1-24

  - Управление потоком IEEE 802.3x

  - Защита от широковещательного шторма

  - IGMP

Питание

• Разъем для подключения питания (переменный ток)

Система вентиляции

• 2 вентилятора

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 56 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 35.7 Mpps

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8К записей

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 15 КБ

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-24

Макс. мощность на порт

• 30 Вт

Бюджет мощности PoE

• 370 Вт

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 220 x 44,5 мм

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

• 400 Вт

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

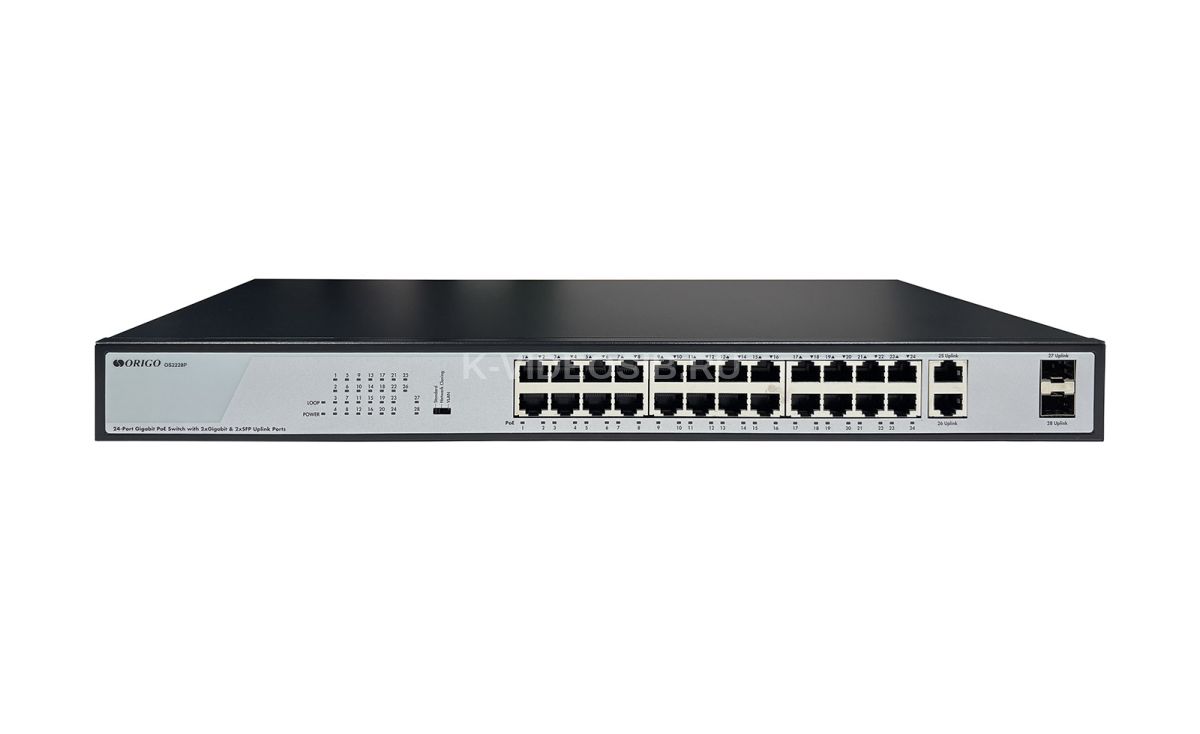

• Коммутатор OS2228P/370W

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Краткое руководство по установке
