Аппаратное обеспечение

Процессор и память

• Процессор: EN8853C

• Flash-память: 16 МБ

Порты

• 24 порта 10/100/1000Base-T c разъемом RJ-45

• 4 комбо-порта 100/1000Base-T/SFP

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.1Q (VLAN)

• IEEE 802.1p (QoS)

• IEEE 802.3x (Управление потоком)

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах

Индикаторы

• Power

  - Горит красным – питание включено

  - Не горит – питание выключено

• Link/Act (для портов 1 – 28)

  - Горит зеленым – устройство подключено

  - Мигает зеленым – передача данных

  - Не горит – соединение не установлено

• SYS

  - Мигает – коммутатор работает корректно

  - Не горит – коммутатор загружается или произошел сбой

Разъем питания

• Разъем для подключения питания (переменный ток)

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 56 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 35.7 Mpps

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8К записей

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 15 КБ

Программное обеспечение

Функции уровня 2

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего трафика

• Static Link Aggregation

• Loopback Detection

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

• LLDP

• Диагностика кабеля

Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP v1/v2

  - IGMP Snooping Querier

  - Поддержка 64 групп

VLAN

• VLAN на основе портов

• 802.1Q tagged VLAN

• Voice VLAN

• Auto Surveillance VLAN

• Группы VLAN

  - Макс. 32 статические группы VLAN

  - Макс. VID: 1-4094

QoS

• 802.1p

• 8 очередей на порт

• CoS на основе:

  - Порта коммутатора

  - DSCP

  - MAC-адреса

  - Ether type

  - Номера TCP/UDP-порта

  - Класса трафика IPv6

  - Метки потока IPv6

  - Содержимого пакета, определяемого пользователем

• Обработка очередей

  - Strict Priority (SP)

  - Weighted Round Robin (WRR)

  - Weighted Fair Queuing (WFQ)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. шагом 32 Кбит/с)

Безопасность

• Port Security

• Защита от сетевого шторма

• Предотвращение атак DoS

• DHCP Snooping

• SSL

  - Поддержка TLS

AAA

• Аутентификация 802.1X:

  - Управление доступом на основе порта/узла

Управление

• Web-интерфейс

• SNMP v1/v2c

• SNMP Traps

• DHCP Relay

• Поддержка нескольких версий ПО

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 180 x 44,5 мм

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

• 24 Вт

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

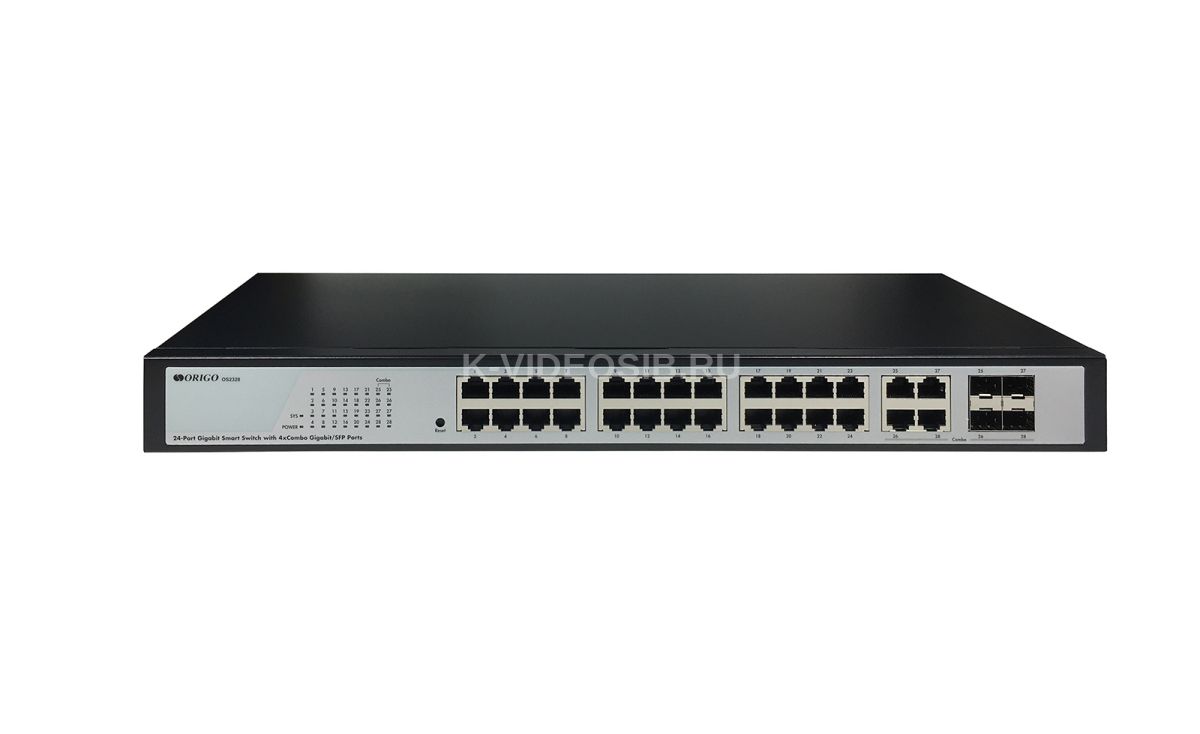

• Коммутатор OS2328

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Краткое руководство по установке
