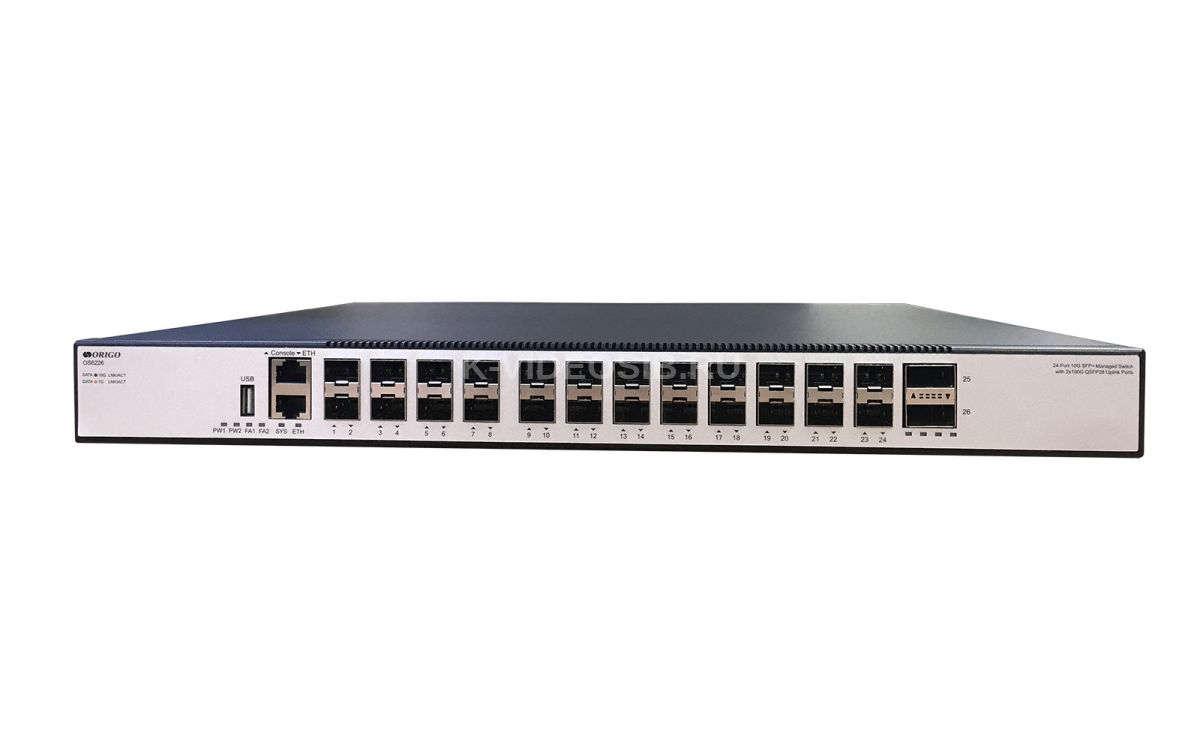

Описание ORIGO OS6226/A1A

Коммутатор ORIGO OS6226 рекомендован для организации высокоскоростной коммутации между серверами в дата-центрах и построения уровней ядра и старшей агрегации в корпоративных сетях и сетях операторов связи.

OS6226 оснащен двумя модулями вентиляторов с направлением воздушного потока front-to-back и автоматической регулировкой скорости вращения, что позволяет поддерживать стабильную работу устройства в условиях высокой нагрузки. Для большей отказоустойчивости поддерживается установка резервного модуля питания.

Функциональные возможности коммутатора включают поддержку протоколов маршрутизации RIP, OSPF, BGP, PIM, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце.

Управление осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.

Технические характеристики ORIGO OS6226/A1A

Аппаратное обеспечение

Процессор и память

• Процессор: CTC7132, ARM A53 1,2 ГГц
• Оперативная память: 2 ГБ
• Flash-память: 8 ГБ, eMMC

Порты

• 24 порта 10GBase-X SFP+
• 2 порта 100GBase-X QSFP28
• Порт USB 2.0
• Консольный порт с разъемом RJ-45
• Порт 10/100/1000Base-T для удаленного управления

Стандарты и функции

• IEEE 802.3ae 10GBase-X
• IEEE 802.3ba 40GBase-X
• IEEE 802.3ba 100GBase-X
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T

Питание

• 1 источник питания AC
• Слот для установки резервного источника питания

Система вентиляции

• 4 вентилятора (по 2 вентилятора в одном слоте)

Корпус

• Металл

Установка

• В 19” стойку

Производительность

Коммутационная матрица

• 880 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 540 Mpps

Метод коммутации

• Store-and-Forward

Таблица MAC-адресов

• 32K записей

Jumbo-фрейм

• 9 600 байт

Программное обеспечение

Функции уровня 2

• Управление потоком
• Зеркалирование портов
  • One-to-one
  • Many-to-one
  • CPU-based
  • Поддержка зеркалирования для входящего / исходящего / трафика в обоих направлениях

• Link Aggregation
  • Static
  • 802.3ad
• Loopback Detection
• ERPS
• Spanning Tree Protocol
  • 802.1d STP
  • 802.1w RSTP
  • 802.1s MSTP
  • Root Guard (Restriction)
  • BPDU Guard (Restriction)
• PVST
• Rapid PVST
• Зеркалирование портов

VLAN

• 802.1Q, 4094 VLAN
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе подсетей
• Private VLAN
• GVRP
• Double VLAN (Q-in-Q)
• VLAN Trunking
• VLAN Translation
• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping
  • IGMP v1/v2c/v3
  • Поддержка до 2K групп
  • IGMP Snooping Fast Leave
  • IGMP Proxy
• MLD Snooping
  • MLD v1/v2
• MVR

Функции уровня 3

• Макс. кол-во IP-интерфейсов: 128
• Макс. 12K записей ARP
• Статическая маршрутизация
  • 16K маршрутов IPv4
  • 4K маршрутов IPv6

• RIPv1/v2
• RIPng
• OSPFv2/v3
• BGPv4/v4+
• Equal-Cost Multi-Path Route (ECMP)
• Graceful Restart (GR) для OSPF
• BFD (Bidirectional Forwarding Detection) для OSPF
• PBR (Policy-based Route)
• ARP Proxy
• VRRP
• IPv6 Neighbor Discovery (ND)

Многоадресная рассылка уровня 3

• PIM-SM
• PIM-DM

QoS

• 802.1p
• 8 очередей на порт
• CoS на основе:
  • DSCP
  • Очередей приоритетов 802.1p
• Обработка очередей
  • Strict Priority (SP)
  • Weighted Round Robin (WRR)
  • Strict + WRR

Безопасность

• Изоляция портов
• Предотвращение атак ARP Spoofing
• IP Source Guard
• IP-MAC-Port Binding (IMPB)
• Защита от широковещательного/многоадресного/одноадресного шторма
• Предотвращение атак DoS
• DHCP Snooping

AAA

• Аутентификация 802.1X:
  • Управление доступом на основе MAC-адресов
• Аутентификация на основе RADIUS и TACACS+

Списки управления доступом (ACL)

• ACL на уровнях L2/L3/L4
• Management ACL
• Макс. кол-во записей ACL:
  • Входящих: 4K
  • Исходящих: 1.5K
• ACL по расписанию
• Поддержка IPv6

OAM

• 802.3ah Ethernet Link OAM

Управление

• Web-интерфейс
• CLI
• Telnet
• SSHv2
• Zero-Touch Provisioning (ZTP)
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• RMON
• Ping/Traceroute
• DHCP-сервер
• DHCP Relay
• DHCP Option 82
• sFlow

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 390 x 44 мм

Вес устройства

• 6,24 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 75 Вт

Потребляемая мощность в режиме ожидания

• 25 Вт

MTBF (часы)

• 100 000

Температура

• Рабочая: от 0 до 45 °C
• Хранения: от -25 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 95% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS6226
• Кабель питания
• Консольный кабель с разъемом RJ-45
• Провод заземления
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
