Описание OSNOVO OSP-46TB3(SW-80802/ILS(port 75W))

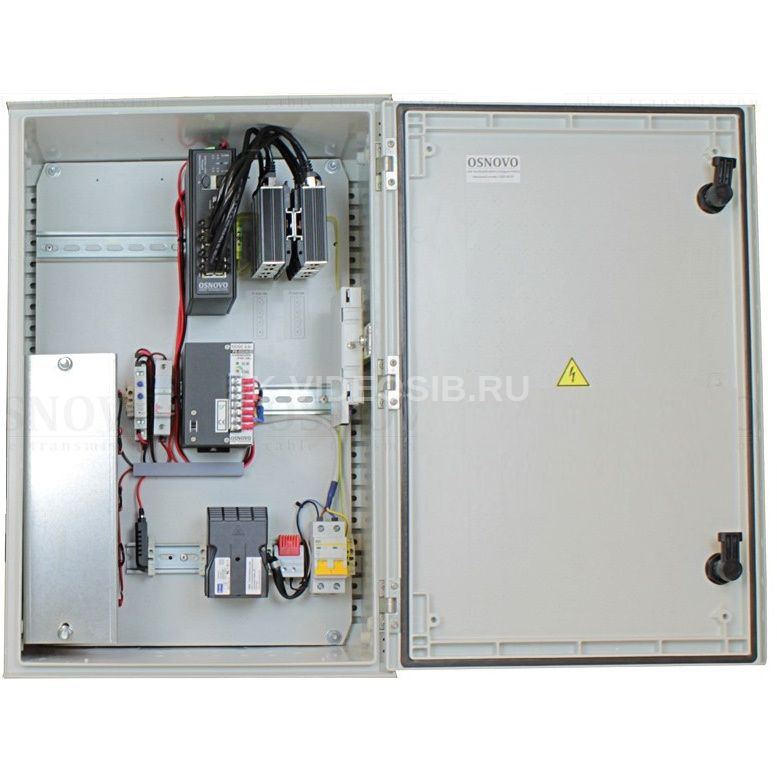

Уличный коммутатор с термостабилизацией и резервным питанием OSP-46TB3(SW-80802/ILS(port 75W)) на базе уличной станции предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE в условиях эксплуатации в промышленных неотапливаемых помещениях. Дополнительная грозозащита по всем портам.

Уличный управляемый (L2+) коммутатор на 10 портов с термостабилизацией, грозозащитой портов PoE, резервным питанием и функцией мониторинга температуры/влажности/напряжения на базе уличной станции OSP-46TB1. Порты: 1 x GE (10/100/1000Base-T) с PoE (до 75W, IEEE 802.3bt) + 7 x GE (10/100/1000Base-T) с PoE (до 30W) + 2 x GE SFP (1000Base-X). Суммарный бюджет PoE до 240W. Пластиковый шкаф (ШxВxГ): 400х600х230мм, питание AC195-265V. АКБ 48В(7Ач)), оптический кросс, исполнение IP66, защитный козырёк. Рабочая температура (температура окружающей среды): -60…+50°С, температура внутри станции 0…+55°С.

Комплект поставки

1. Коммутатор OSP-46TB3(SW-80802/ILS(port 75W)) – 1шт;
2. Комплект гермовводов – 1к-т.;
3. Пигтейлы оптические, SM, SC/UPC – 2шт;
4. Комплект для защиты сварного стыка (КДЗС) – 2 к-т;
5. Ключ от монтажного шкафа - 1шт;
6. Комплект крепежа на стену – 1шт;
7. Руководство по эксплуатации на уличную станцию – 1шт; Руководство по эксплуатации на промышленный коммутатор – 1шт; Руководство на грозозащиту – 1шт;
8. Упаковка – 1шт.

Технические характеристики OSNOVO OSP-46TB3(SW-80802/ILS(port 75W))

• Артикул производителя: 14218
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE : -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP : 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Управление: да
• Топологии подключения: Каскад, Кольцо
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Буфер пакетов: 4,1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 9,6 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Функциии уровня 2: 802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status Statistics Monitoring Security Rate Limiting Loop Detection Port Mirroring
• Качество обслуживания (QoS): CoS ToS 802.1p WRR SP WFQ
• Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
• Интерфейс управления: • Управление через Web-интерфейс • CLI • Telnet • SNMP
• Индикаторы: P1, P2: основное и резервное питание; PWR: индикатор ошибки системы; Link: Ethernet; SFP: SFP-порты; PoE: подача РоЕ; HW: топология «кольцо»
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <15 Вт
• Резервное питание (АКБ): да
• Термостабилизация: да
• Охлаждение: -
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Температура внутри уличного коммутатора: 0…+55°С
• Материал корпуса: Пластик
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400х600х230
• Дополнительно: Дополнительная многоступенчатая грозозащита по всем портам; В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят); Корпус из поликарбоната.
• Метод и проводники для подачи PoE: Порт 1: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 2-8: A (1,2(+) 3,6(-))
