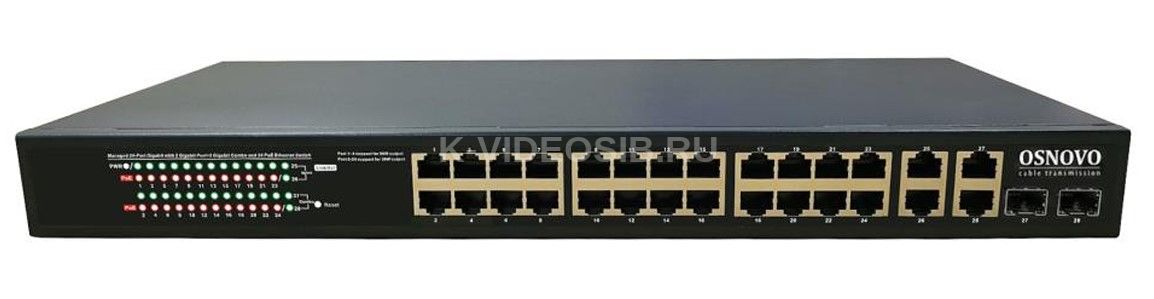

Описание OSNOVO SW-24G2C-M(200W)

Управляемый(WEB managed) Gigabit Ethernet PoE коммутатор на 28 портов SW-24G2C-M(200W) предназначен для объединения сетевых устройств и передачи данных между ними по медным и оптическим кабелям.

Коммутатор оснащен 24мя портами Gigabit Ethernet(10/100/1000 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Любой из портов с 1 по 4 способен запитывать PoE устройства с потреблением до 90Вт(IEEE 802.3bt). Остальные 20 портов рассчитаны на максимальную мощность до 30Вт(IEEE 802.3af/at). При этом общая выходная мощность на 24 порта(PoE бюджет) составляет 200Вт, что необходимо учитывать при подключении PoE устройств к каждому порту. Предусмотрено автоматическое определение подключаемых PoE устройств по стандартам IEEE 802.3af/at/bt.

Кроме того, в SW-24G2C-M(200W) предусмотрено 2 отдельных медных Gigabit Ethernet(10/100/1000 Base-T) Uplink порта и 2 Combo Uplink порта(SFP+RJ-45) для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору с помощью медных кабелей(Cat 5e/6/6a и т.д.) или по оптоволоконному кабелю(SFP модули не входят в комплект поставки).

Коммутатор конфигурируется через WEB-интерфейс(WEB managed) и имеет достаточное количество различных функций и настроек(контроль PoE на портах, VLAN, STP/RSTP/MSTP, работа с таблицей MAC адресов и т.д.)

Кроме того, коммутатор поддерживает автоматическое определение MDI/MDIX(Auto Negotiation) на всех медных портах – распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом(кроссовые и прямые).

Коммутатор SW-24G2C-M(200W) рекомендуется использовать, если есть необходимость объединить значительное количество сетевых устройств(например, IP-камеры, Wi-Fi точки доступа, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары(PoE).

Коммутатор данной модели с успехом может быть применен на различных объектах, в офисе, в системе видеонаблюдения и т.д.

• 24 Gigabit Ethernet(10/100/1000Base-T) портов с PoE;
• 1-4 порты поддерживают PoE до 90Вт(IEEE 802.3bt), 5-24 порты – до 30Вт(IEEE 802.3af/at);
• Общий бюджет PoE – 200Вт;
• 2 Gigabit Ethernet(10/100/1000 Base-T) Uplink портa;
• 2 Gigabit Ethernet Combo порта(SFP+RJ-45) для подключения по медному или оптоволоконному кабелю;
• Управление параметрами через WEB интерфейс(WEB Managed);
• Поддержка конфигурирования ряда функций через WEB(VLAN, IGMP, LACP, PoE Settings, SNMP и т.д.);
• Поддержка кольцевой топологии подключения(протоколы STP/RSTP/MSTP);
• Встроенная грозозащита 6 кВ(8/20мс);
• Питание от сети AC 100-240V.

Типовая схема подключения коммутатора SW-24G2C-M(200W)

Комплектация

• Коммутатор – 1шт;
• Кабель питания для AC 100-240V – 1шт;
• Руководство по эксплуатации –1шт;
• Крепление в 19" стойку – 1шт;
• Упаковка – 1шт.

Технические характеристики OSNOVO SW-24G2C-M(200W)

• Модель: SW-24G2C-M(200W)
• Общее кол-во портов: 28
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 24
• Кол-во портов GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): 2
• Кол-во портов SFP(не Combo порты): -
• Мощность PoE на один порт(макс.): 90 Вт(1-4 порты) 30 Вт(5-24 порты)
• Суммарная мощность PoE всех портов(макс.): 200 Вт
• Стандарты PoE: IEEE 802.3bt(1-4 порты) IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: 1-4 порты: метод A+B 1/2,4/5(+) 3/6, 7/8(-) 5-24 порты: метод A 1/2(+), 3/6(-)
• Топологии подключения: звезда каскад кольцо
• Буфер пакетов: 4.1 Мб
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов(Forwarding rate): 41,664Mbps
• Поддержка jumbo frame: 10 К
• Размер flash памяти: 2 МБ
• Управление: Управление через WEB-интерфейс (WEB managed)
• Качество обслуживания (QoS): IEEE 802.1p, 8 очередей
• Стандарты и протоколы: • IEEE 802.3 – 10BaseT • IEEE 802.3u – 100BaseTX • IEEE 802.3ab – 1000BaseT • IEEE 802.3z – 1000 BaseSX/LX • IEEE 802.3x – Flow Control • IEEE 802.1Q – VLAN • IEEE 802.1D – Spanning Tree • IEEE 802.1w – Rapid Spanning Tree • IEEE 802.3ad – Link Aggregation Control Protocol(LACP) • IGMP Snooping
• Функции уровня 2: • IEEE 802.1D(STP) • IEEE 802.1w(RSTP) • VLAN/ VLAN Group 4K • Tagged Based • Port-based • Link Aggregation IEEE 802.3ad with LACP • Storm Control
• Интерфейс управления: WEB/SNMP
• Индикаторы: PWR – наличие питания; Link – передача данных; PoE – индикатор подачи PoE; 25,26 – линк/активность Uplink порты; 27,28 – линк/активность Combo порты.
• Питание: AC100-240V(240Вт)
• Встроенная грозозащита: 6 кВ(8/20 мкс)
• Охлаждение: Конвекционное(без вентилятора)
• Тип монтажа: на плоскую поверхность; в 19" стойку
• Рабочая температура: 0...+40° С
• Относительная влажность: до 90% без конденсата
• Вес(без упаковки), кг: 3.6
• Размеры(ШхВхГ), мм: 440x44x200
• Дополнительно: Кнопка для сброса коммутатора к заводским настройкам
• * Производитель имеет право изменять технические характеристики изделия и комплектацию без предварительного уведомления.
