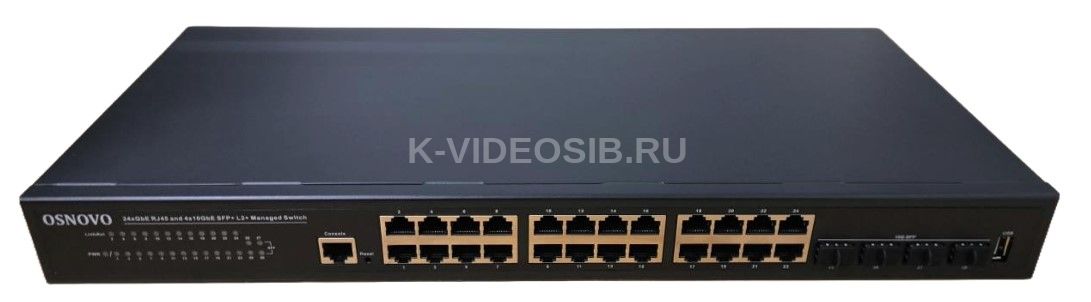

Описание OSNOVO SW-24G4X-L2

SW-24G4X-L2

Управляемый L2+ коммутатор Gigabit Ethernet на 28 портов предлагает высокую производительность и надежность для ваших сетевых решений. Он оснащен 24 портами GE (10/100/1000Base-T) и 4 портами 1G/10G SFP+ Uplink, что позволяет легко интегрировать различные устройства и расширять сетевую инфраструктуру.

Коммутатор поддерживает важные функции, такие как Jumbo Frame до 12K, IGMP Snooping и DHCP-сервер, что обеспечивает эффективное управление сетевым трафиком и упрощает настройку IP-адресов. Статическая маршрутизация позволяет более гибко управлять передачей данных в сети, что повышает ее производительность.

Встроенная грозозащита на 6kV на каждый порт обеспечивает дополнительную защиту оборудования от возможных перенапряжений. Коммутатор работает от переменного тока с диапазоном напряжения от 100 до 240 В и имеет встроенный блок питания мощностью 30W.

Устройство предназначено для монтажа в 19-дюймовую стойку, с комплектом для крепления. Габариты коммутатора составляют 440x44x200 мм, а рабочая температура варьируется от 0 до +40°C, что делает его подходящим для использования в различных условиях.

Особенности оборудования

• Высокопроизводительные скоростные Uplink-порты (4x10G SFP+);
• Достаточное количество медных портов (24 x GE RJ-45);
• Гибкое управление через WEB интерфейс (Full managed) или через командную строку (CLI);
• Поддержка большинства функций L2+ уровня (VLAN, QOS, LACP, LLDP, IGMP snooping);
• Поддержка работы в кольцевой топологии (STP, RSTP, MSTP, ERPS);
• Активное интеллектуальное охлаждение в зависимости от температуры внутри корпуса.

Схема подключения коммутатора SW-24G4X-L2 на примере сети для офиса

Типовая схема подключения коммутатора SW-24G4X-L2

Схема подключения коммутатора SW-24G4X-L2 при работе в кольцевой топологии

Технические характеристики OSNOVO SW-24G4X-L2

• Артикул: 14900
• Назначение: Коммутатор Gigabit Ethernet c 10G портами
• Общее кол-во портов: 28
• Кол-во портов FE: -
• Кол-во портов GE: 24
• Кол-во портов 2.5G: -
• Кол-во портов GE (не Combo порты): 24
• Кол-во портов GE SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16 K
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 92,32 Mpps
• Поддержка Jumbo Frame: 12 КБ
• Размер RAM: 32 МБ
• Размер DRAM: нд
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree
• Функции уровня 2: IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN (port based, MAC based, protocol based, private) LLDP IEEE 802.3ad (LACP) IGMP Snooping v1/v2/v3 Storm Control Port mirroring
• Функции уровня 3: ARP; DHCP (server)
• Качество обслуживания (QoS): IEEE 802.1p; WRR, DRR, SP+WRR, SP+DRR; 8 очередей на порт
• Безопасность: Management System User, Name/Password Protection; IEEE 802.1x Port based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: L2+
• Управление (интерфейс): Управление через Web-интерфейс; CLI(Console, Telnet, SSH); SNMP
• Стекирование: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: PWR – питание Link/act 1-24 – активность медных портов Link/act 25-28 SFP – активность SFP+ портов
• Питание: AC90-253V
• Энергопотребление: < 25Вт
• Встроенная грозозащита: 4kV (8/20мс) питание 6kV (8/20мс) медные порты
• Охлаждение: Активное (вентиляторы в корпусе)
• Класс защиты: -
• Размеры (ШхВхГ) (мм): 440x44x200
• Монтаж в 19" стойку: да
• Вес нетто (кг): 4.1
• Объем брутто (м3): нд
• Рабочая температура: 0…+40°С
• Дополнительно: SFP+ порты поддерживают скорости 1G/10G
