Описание OSNOVO SW-32G4X-1L

OSNOVO SW-32G4X-1L - управляемый (L3) коммутатор с 10G портами SW-32G4X-1L на 36 портов (16xGE SFP + 8xGE Combo (8xRJ45 + 8xSFP) + 4x10G «SFP+» Uplink) предназначен для объединения сетевых устройств, коммутаторов, передачи данных между ними.

В коммутаторе предусмотрен широкий набор портов:

• 16 основных SFP портов (1000Base-X) – обеспечивают скорость передачи данных до 1000 Мбит/с с помощью оптических (SC/LC) или медных (RJ-45) SFP модулей*.
• 8 Combo портов (8xRJ45 + 8xSFP) – предназначены для передачи данных по меди или оптике (SFP модули*) со скоростью до 1000 Мбит/с.
• 4 «SFP+» порта – работают на скорости 10G (10 Гбит/с) и способны без задержек передавать весь объем трафика на сервер или другое устройство с помощью оптических (SC/LC) или медных (RJ-45) «SFP+» модулей*.

  Коммутатор имеет значительный запас по производительности благодаря универсальным интерфейсам и неблокируемой коммутационной матрице с пропускной способностью до 128 Гбит/с.

  Коммутатор имеет возможность гибкой настройки параметров через WEB-интерфейс, имеют множество функций L2+ уровня (VLAN, IGMP snooping, Link aggregation и тд.) и L3 уровня (ARP, DHCP, Routing RIP V1/V2, OSPF V1/V2 и тд.)

  Кроме того коммутатор поддерживают работу в кольцевой топологии (Ring) благодаря поддержке протоколов IEEE 802.1s (MSTP), IEEE 802.1w (RSTP), G.8032 (ERPS) и маршрутизации L3 (OSPF V1/V2).

  Коммутатор выполнен в корпусе для установки в 19’’ телекоммуникационную стойку или шкаф. Предусмотрено резервное питание от дополнительной электросети AC 230V.

  В коммутаторе используется вентиляция по типу Front-to-Back и дополнительное активное охлаждение с помощью вентиляторов.

  Коммутатор SW-32G4X-1L может быть использован на предприятиях малого, среднего и крупного бизнеса, в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора.

  Особенности оборудования

• Высокопроизводительные Uplink-порты 10G (4 x 10G «SFP+»)
• Универсальные интерфейсы – 16xGE SFP (1000Base-X) + 8xGE Combo (RJ45 + SFP)
• Поддержка функций L2 (VLAN, QOS, LACP, LLDP, IGMP snooping) и L3 (ARP, DHCP, Routing RIP V1/V2, OSPF V1/V2)
• Поддержка кольцевой топологии подключения (STP, RSTP, MSTP, ERPS)
• Возможность объединения в стек до 8 устройств
• Резервное питание

  Описание элементов коммутатора

  Внешний вид и описание разъемов и индикаторов .

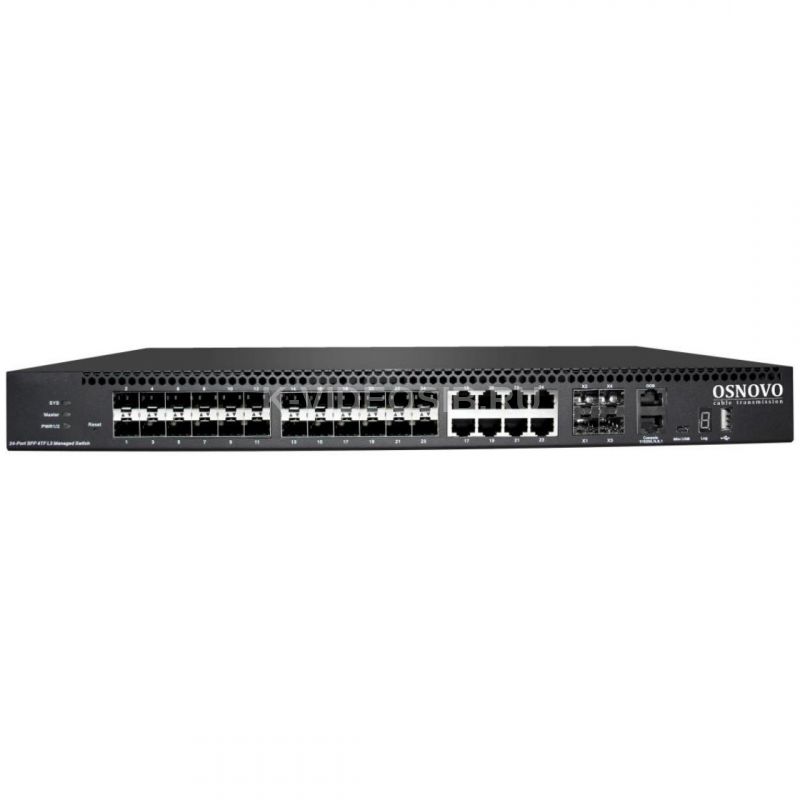

  Коммутатор SW-32G4X-1L, назначение разъемов, кнопок и индикаторов на передней панели.

  Коммутатор SW-32G4X-1L, разъемы на задней панели

  Коммутатор SW-32G4X-1L, назначение разъемов

  Схема подключения коммутатора SW-32G4X-1L на примере построения сети оператора связи

  Комплектация*

  1. Коммутатор – 1шт;
  2. Крепление в 19” стойку – 1шт;
  3. Кабель для подключения к сети AC230V – 2шт;
  4. Краткое руководство по эксплуатации – 1шт;
  5. Упаковка – 1шт.

Технические характеристики OSNOVO SW-32G4X-1L

• Артикул: 13738
• Общее кол-во портов: 36
• Кол-во портов FE: -
• Кол-во портов GE : -
• Кол-во портов Combo GE (RJ45+SFP): 8
• Кол-во портов GE SFP : 16
• Кол-во портов 10G SFP+: 4
• Встроенные оптические порты: -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16 K
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000Mbps port – 1,488,000 пакетов/с 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с
• Поддержка jumbo frame: 10 К
• Стандарты и протоколы: IEEE 802.3 10Base T IEEE 802.3u 100Base TX IEEE 802.3ab 1000Base T IEEE 802.3z 1000 Base X IEEE 802.3ae 10G Base SR/LR IEEE 802.3x Flow Control IEEE 802.1q VLAN IEEE 802.1p Class of Service IEEE 802.1d Spanning Tree IEEE 802.1w Rapid Spanning Tree IEEE 802.1s Multiple Spanning Tree G.8032 ERPS Ethernet loop protection switch IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN / VLAN Gro up, Voice VLAN Link Aggregation IEEE 802.3ad with LACP IGMP Snooping v1/v2/v3 DHCP Snooping IGMP Static Multicast Addresses Storm Control ARP Configuration Routing Configuration DHCP server DHCP Relay Support RIP V1/V2 protocols Support OSPF V1/V2 protocols
• Управление: да
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
• Индикаторы: PWR – 1/2 питание SYS – состояние системы Master – режим Master при стекировании
• Реле аварийной сигнализации: -
• Питание: AC90-253V с резервированием
• Энергопотребление: 10Вт
• Встроенная грозозащита: 6 кВ (8/20 мкс)
• Охлаждение: Активное (вентиляторы в корпусе) Front to Back вентиляция
• Класс защиты: -
• Размеры (ШхВхГ) (мм): 440x44x320
• Монтаж в 19" стойку: да
• Рабочая температура: -10…+50°С
• Относительная влажность: 0-95% без конденсата
