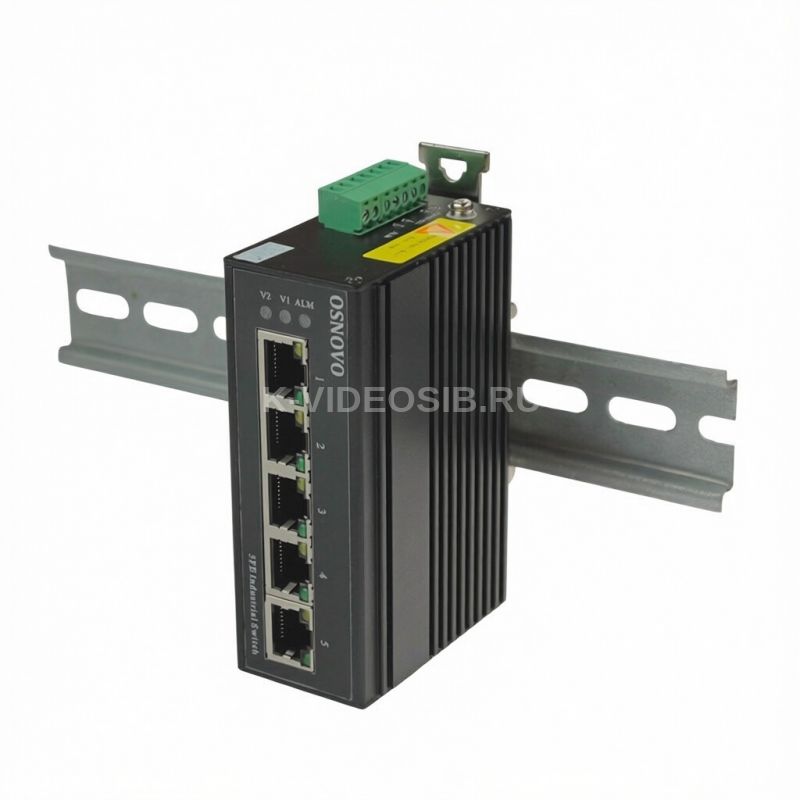

Описание OSNOVO SW-5F-I

Промышленный коммутатор Fast Ethernet SW-5F-I на 5 портов предназначен для систем промышленного применения и для установки в уличные станции OSNOVO. В коммутаторе применяются высоконадежные комплектующие с расширенным диапазоном рабочих температур, рассчитанные на эксплуатацию в неотапливаемых помещениях, конструкция корпуса позволяет осуществлять монтаж на DIN-рейку.

Коммутатор оснащен 5 портами, к каждому из которых можно подключать сетевые устройства на скорости до 100 Мбит/с. Порты соответствуют стандартам Fast Ethernet (10/100 Base-TX) и поддерживают функцию автоматического определения MDI/MDIX (Auto Negotiation).

Питание коммутатора осуществляется от блока питания DC 12-60V (в комплект поставки не входит). Максимальная потребляемая мощность 5 Вт. Для обеспечения бесперебойной работы, коммутатор SW-5F-I оборудован дополнительным разъемом для подключения резервного питания.

Кроме того, коммутатор SW-5F-I оборудован встроенными элементами грозозащиты и электростатической защиты (ESD), а также имеет возможность управления внешней системой оповещения о тревожном событии (прерывание передачи данных или отключение основного / резервного блоков питания).

Коммутатор имеет расширенный диапазон рабочих температур, что делает его пригодным для эксплуатации в промышленных неотапливаемых помещениях.

Особенности оборудования

• 5 Fast Ethernet портов (10/100 Base-TX);
• Диапазон рабочих температур -40…+75°С;
• Монтаж на DIN-рейку;
• Питание с возможностью резервирования DC 12-60V;
• Размер таблицы MAC-адресов: 8K;
• Пропускная способность коммутационной матрицы: 1 Гбит/с;
• Размер буфера пакетов: 1 М;
• Встроенная грозозащита 6 кВ;
• Встроенная электростатическая защита (ESD) 8 кВ;
• Оповещение о тревожном событии (Alarm Relay);
• LED индикаторы режимов работы;
• Прочный алюминиевый корпус (IP40);

Комплектация*

1. Коммутатор SW-5F-I – 1шт.
2. Клеммная колодка 6-pin– 1шт.
3. Монтажный комплект для крепления на DIN-рейку – 1к-т.
4. Руководство по эксплуатации – 1 шт.
5. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-5F-I

• Артикул: 15148
• Назначение: Промышленный коммутатор Fast Ethernet
• Сертификаты: -
• Общее кол-во портов: 5
• Кол-во портов FE: 5
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад
• Буфер пакетов: 1 МБ
• Таблицы MAC-адресов: 8К
• Пропускная способность коммутационной матрицы (Switching fabric): 1 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 0,74 Mpps
• Поддержка Jumbo Frame: -
• Размер RAM: -
• Размер DRAM: -
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX
• Функции уровня 2: -
• Функции уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: неуправляемый
• Управление (интерфейс): -
• Мониторинг температуры, влажности, напряжения: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: V1 (подключение основного БП); V2 (подключение резервного БП); Alm (тревожное оповещение); Link/Act (зелен, оранж. RJ-45)
• Реле аварийной сигнализации: DC24V,1A(НО,НЗ)
• Питание: DC 12-60V, с резервированием
• Энергопотребление: <5 Вт
• Грозозащита: 6 кВ (8/20мкс)
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Материал корпуса: Металл
• Размеры (ШхВхГ) (мм): 39x101x65
• Способ монтажа: -на DIN-рейку
• Вес нетто (кг): 0.35
• Объем брутто (м3): нд
• Рабочая температура: -40…+75 ºС
• Относительная влажность: 5…95% без конденсата
• Дополнительно: Компактный корпус; Выход Alarm (тревожное оповещение)
