Описание OSNOVO SW-80800-IR

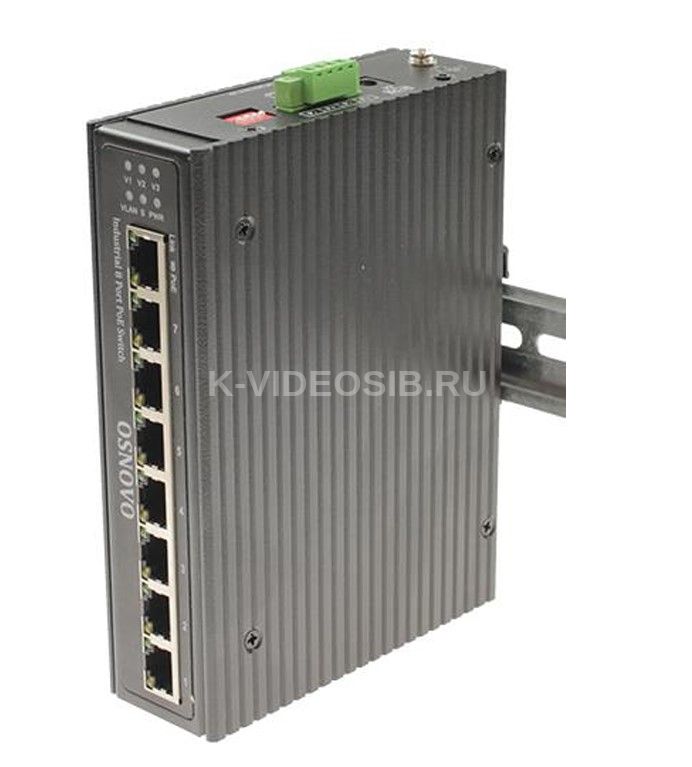

Промышленный неуправляемый PoE коммутатор Gigabit Ethernet на 8 портов SW-80800-IR предназначен для объединения сетевых устройств, передачи данных и питания(PoE) к ним.

Коммутатор спроектирован для успешной эксплуатации в промышленных системах. Подходит для установки в уличные станции OSNOVO.

В модели SW-80800-IR применяются высоконадежные комплектующие и элементная база с расширенным диапазоном рабочих температур, рассчитанная на эксплуатацию в неотапливаемых помещениях. Конструкция коммутатора позволяет осуществлять монтаж на DIN рейку.

Промышленный коммутатор(далее по тексту – коммутатор) оснащен 8 портами Gigabit Ethernet(10/100/1000Base-T) с поддержкой PoE(Power Over Ethernet) к каждому из которых можно подключать сетевые устройства с помощью кабеля витой пары. Порты соответствуют стандартам PoE IEEE 802.3af/at/bt(1 порт), IEEE 802.3af/at(2-8 порты) и автоматически определяют подключаемые к ним устройства.

Максимальная мощность PoE для 1 порта составляет 90 Вт, для портов 2-8 составляет 30 Вт. Общая выходная мощность(PoE бюджет) находится на уровне 300 Вт.

Все медные порты (RJ-45) коммутатора поддерживают автоматическое определение MDI/MDIX(Auto Negotiation). Коммутатор распознает тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных, что позволяет использовать кабели, обжатые любым способом(кроссовые и прямые).

Также, в устройстве реализована грозозащита портов, а также защита от статического электричества(ESD).

С помощью DIP переключателей на корпусе устройства можно переключать режимы работы коммутатора:

VLAN – основные порты(1-7) изолированы друг от друга. Могут обмениваться данными только с UPLINK портом(порт №8).

S – режим, при котором максимальное расстояние передачи данных увеличивается до 250м, но при этом скорость ограничена 10 Мбит/с. Режим включается на всех портах матрицы 1-7 или только на 1-4 портах.

Питание коммутатора осуществляется от блоков питания с широким диапазоном выходного напряжения DC 48-57V(DC 12-36V, без PoE). При этом предусмотрено 3 независимых входа для подключения блоков питания – 2 на клеммной колодке и еще один в виде стандартного разъема DC 5.5х2.1мм. Рекомендуется использовать промышленные БП с расширенным температурным диапазоном. Максимальная потребляемая коммутатором мощность находится на уровне 310 Вт.

Коммутатор SW-80800-IR рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств(IP-камеры, IP-телефоны и пр.) в одну сеть в условиях эксплуатации в промышленных помещениях и на улице(после установки в уличную станцию OSNOVO).

Особенности оборудования

• Мощность PoE до 90Вт(1 порт). Поддержка стандартов PoE IEEE 802.3 af/at/bt;
• Коммутатор предназначен для организации сети в условиях эксплуатации в промышленных неотапливаемых помещениях;
• Подходит для установки в уличные станции OSNOVO;
• Расширенный диапазон рабочих температур: -40...+80 °С;
• Встроенная грозозащита и ESD защита медных портов;
• Расширенный диапазон входного напряжения: DC 48-57V(DC 12-36V, без PoE);
• Дальность передачи данных до 250м(10Мбит/с) в режиме «S»;
• Защита портов от ошибок, вызванных Multicast/Broadcast штормами в сети в режиме работы «VLAN»

Типовая схема подключения коммутатора SW-80800-IR

Комплектация

1. Коммутатор SW-80800-IR – 1шт;
2. Клеммная колодка 4pin – 1шт;
3. Комплект креплений на DIN рейку – 1шт;
4. Руководство по эксплуатации – 1шт;
5. Паспорт – 1шт;
6. Упаковка – 1шт;

Технические характеристики OSNOVO SW-80800-IR

• Артикул: 15093
• Назначение: Промышленный PoE коммутатор Gigabit Ethernet
• Сертификаты: -
• Общее кол-во портов: 8
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: -
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад
• Мощность PoE на один порт (макс.), Вт: 90
• Суммарная мощность PoE всех портов (макс.), Вт: 300
• Функция антизависания PoE-устройств: -
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: 1 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) 2-8 порты: A (1,2(+) 3,6(-))
• Буфер пакетов: 4.1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
• Поддержка Jumbo Frame: 9 КБ
• Размер RAM: 2КБ
• Размер DRAM: -
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure
• Функции уровня 2: -
• Функции уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: Неуправляемый
• Управление (интерфейс): -
• Мониторинг температуры, влажности, напряжения: -
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: PWR V1,V2,V3 Link/PoE
• Реле аварийной сигнализации: -
• Питание: 3 х DC 48-57V с резервированием
• Энергопотребление (без нагрузки PoE): 6 Вт
• Грозозащита: 6 кВ (8/20 мкс)
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: -
• Размеры (ШхВхГ) (мм): 42x162x123
• Способ монтажа: на DIN-рейку
• Вес нетто (кг): 0.91
• Объем брутто (м3): 0.001
• Рабочая температура: -40...+80 °С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: Поддержка PoE bt (90Вт - 1й порт); Режим увеличения расстояния передачи данных (до 250м, 10 мбит/с); Режим изоляции портов
