Описание OSNOVO SW-80802-IM(port 90W,360W)

SW-80802-IM(port 90W,360W)

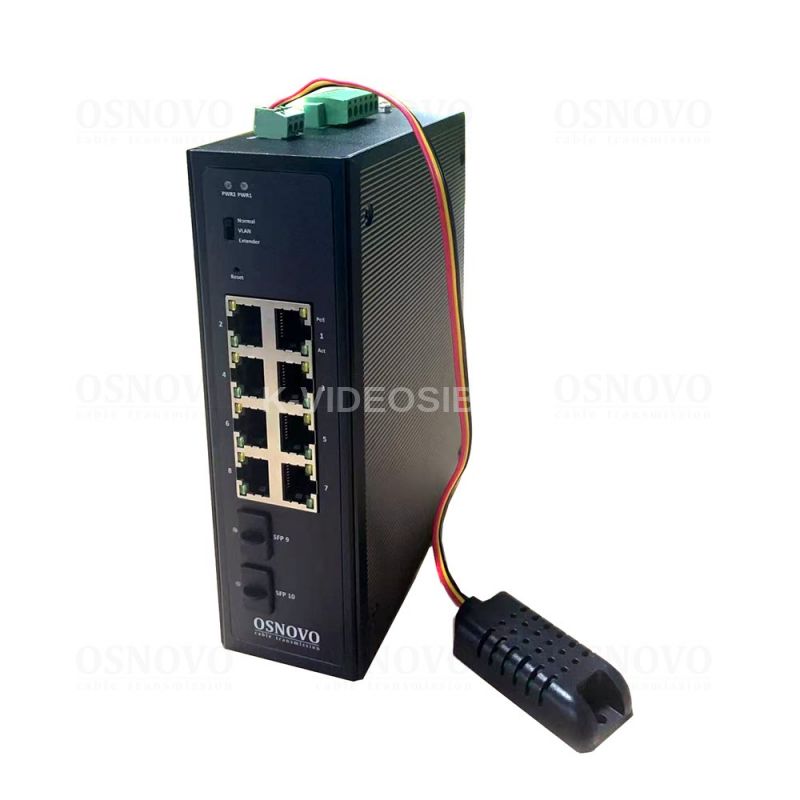

Промышленный управляемый (WEB managed) PoE коммутатор Gigabit Ethernet на 10 портов SW-80802-IM(port 90W,360W) предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними в условиях эксплуатации в промышленных условиях (неотапливаемые помещения, цеха заводов и т.д.)

Коммутатор оснащен выносным датчиком (3pin) температуры и влажности.

Промышленный коммутатор (далее по тексту – коммутатор) оснащен 8 портами Gigabit Ethernet (10/100/1000Base-T) с PoE и 2мя Gigabit Ethernet SFP портами (1000Base-X) для подключения коммутатора к оптоволоконным линиям связи.

Порты 1 и 2 способны способны запитывать PoE устройства с потреблением до 90Вт (IEEE 802.3bt) Остальные 6 портов рассчитаны на максимальную мощность 30Вт (IEEE 802.3at). Общая выходная мощность на портов составляет 360Вт. Предусмотрено автоматическое определение подключаемых PoE устройств по стандартам IEEE 802.3af/at/bt.

В коммутаторе предусмотрена функция проверки статуса подключенного PoE устройства (PoE Auto Cheking). Данная функция активируется через WEB интерфейс и позволяет диагностировать в автоматическом режиме «зависание» подключенных PoE устройств и перезагружать их путем переподачи PoE питания.

Коммутатор гибко конфигурируется через WEB-интерфейс (WEB Managed) и имеет множество настроек (настройки PoE на портах, VLAN, STP/RSTP, работа с таблицей MAC адресов и т.д.) Кроме того коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах – распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутатор SW-80802-IM(port 90W,360W) рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств (например, IP-камеры (в том числе мощные PTZ камеры с подогревом), Wi-Fi точки доступа, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации на промышленных неотапливаемых объектах.

Особенности оборудования

• Предназначен для организации сети в условиях эксплуатации на промышленных неотапливаемых объектах;
• Расширенный диапазон рабочих температур: -40… +75 °С;
• Мониторинг параметров (температура и влажность) с помощью выносного датчика;
• Грозозащита медных портов (6kV);
• Управление через WEB интерфейс (WEB-Managed);
• Поддержка конфигурирования ряда функций через WEB (VLAN, STP/RSTP, LACP, PoE Settings и т.д.);
• Поддержка кольцевой топологии подключения (протоколы STP/RSTP);
• PoE Autochecking – функция для автоматической диагностики и перезагрузки зависших PoE устройств;
• Extender – функция для передачи данных (до 10Мбит/с) и питания (PoE) на расстояние до 250м;
• VLAN – функция при активации которой основные порты 1-8 могут обмениваться трафиком только с Uplink портами 9,10.

Комплектация

1. Коммутатор SW-80802-IM(port 90W,360W) – 1шт;
2. Крепление на DIN рейку – 1шт;
3. Комплект винтов – 1к-т;
4. Клеммная колодка 6-pin – 1шт;
5. Клеммная колодка 3-pin – 1шт;
6. Датчик температуры и влажности – 1шт;
7. Краткое руководство по эксплуатации – 1шт;
8. Упаковка – 1шт;

Технические характеристики OSNOVO SW-80802-IM(port 90W,360W)

• Артикул: 14912
• Назначение: Промышленный PoE коммутатор Gigabit Ethernet
• Сертификаты: -
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: -
• Кол-во портов SFP (не Combo порты): 2
• Топологии подключения: Каскад, Кольцо
• Мощность PoE на один порт (макс.), Вт: 90
• Суммарная мощность PoE всех портов (макс.), Вт: 360
• Функция антизависания PoE-устройств: да
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: 1 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) 2-8 порты: A (1,2(+) 3,6(-))
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 14,88 Mpps
• Поддержка Jumbo Frame: 9,2 КБ
• Размер RAM: 4МБ
• Размер DRAM: н/д
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1w RSTP (Rapid Spanning Tree Protocol) IEEE 802.1d STP (Spanning Tree Protocol)
• Функции уровня 2: IEEE 802.1D (STP); IEEE 802.1w (RSTP); VLAN / VLAN Group 4K Tagged Based, Port-based; Link Aggregation IEEE 802.3ad with LACP; Storm Control
• Функции уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: Name/Password Protection
• Управление: WEB-Managed
• Управление (интерфейс): Управление через Web-интерфейс
• Мониторинг температуры, влажности, напряжения: да
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: V1 (1-й БП), V2 (2-й БП, Link (установка соединения), РоЕ, SFP Link (соединение через SFP)
• Реле аварийной сигнализации: DC24V,1A(NO/NC)
• Питание: 2 х DC 48-57V с резервированием
• Энергопотребление (без нагрузки PoE): <15 Вт
• Встроенная грозозащита: 6 кВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 53,5x165x123
• Способ монтажа: на DIN-рейку
• Вес нетто (кг): 0.9
• Объем брутто (м3): 0.025
• Рабочая температура: -40...+75 °С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: WEB-managed управление; Поддержка PoE bt (90Вт - 1, 2й порты); Поддержка мониторинга параметров (датчик t, h в комплекте); DIP переключатель режимов работы (режим изоляции портов, режим Extender (250м при 10Мбит/с)); PoE Autochecking (автоопределение зависших PoE устройств)
• Грозозащита: 6 кВ (8/20 мкс)
