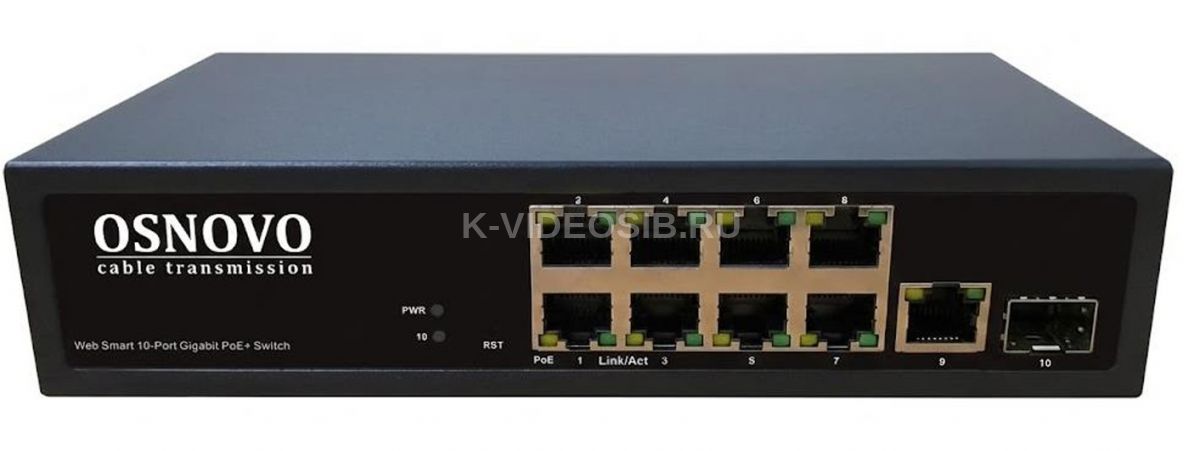

Описание OSNOVO SW-8G1C-M(120W)

Управляемый (WEB managed) Gigabit Ethernet PoE коммутатор на 10 портов SW-8G1C-M(120W) предназначен для объединения сетевых устройств и передачи данных между ними по медным и оптическим кабелям.

Коммутатор оснащен 8-ю портами Gigabit Ethernet (10/100/1000 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства.

Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 8 портов (PoE бюджет) составляет 120 Вт, что соответствует мощности в 15 Вт на порт при загрузке всех 8ми портов одновременно.

Кроме того, в SW-8G1C-M(120W) предусмотрен отдельный медный Gigabit Ethernet (10/100/1000 Base-T) Uplink порт и SFP порт (1000 Base-X) для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору с помощью SFP модулей (SFP модули в комплект поставки не входят) по оптоволоконному кабелю.

Коммутатор конфигурируется через WEB-интерфейс (WEB managed) и имеет достаточное количество различных функций и настроек (контроль PoE на портах, VLAN, STP/RSTP/MSTP, работа с таблицей MAC адресов и т.д.)

Кроме того, коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех медных портах – распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутатор SW-8G1C-M(120W) рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств (например, IP-камеры, Wi-Fi точки доступа, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE).

Коммутатор данной модели с успехом может быть применен на различных объектах, в системе видеонаблюдения и т.д.

Комплектация*

1. Коммутатор – 1шт;
2. Кабель питания для AC 100-240V – 1шт;
3. Руководство по эксплуатации –1шт;
4. Крепление в 19” стойку – 1шт;
5. Упаковка – 1шт.

Особенности оборудования

• 8 Gigabit Ethernet (10/100/1000Base-T) портов с PoE (IEEE 802.3af/at, до 30Вт на порт);
• Общий бюджет PoE – 120Вт;
• 1 Gigabit Ethernet (10/100/1000 Base-T) Uplink порт;
• 1 Gigabit Ethernet (1000 Base-X) SFP порт для подключения по оптоволоконному кабелю;
• Управление параметрами через WEB интерфейс (WEB Managed);
• Поддержка конфигурирования ряда функций через WEB (VLAN, IGMP, LACP, PoE Settings, SNMP и т.д.);
• Поддержка кольцевой топологии подключения (протоколы STP/RSTP/MSTP);
• Встроенная грозозащита 4 кВ (8/20мс);
• Питание от сети AC 100-240V.

Схема подключения Osnovo SW-8G1C-M(120W)

Технические характеристики OSNOVO SW-8G1C-M(120W)

Общие сведения

• Модель: SW-8G1C-M(120W)

Порты

• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP(не Combo порты): 1

PoE

• Мощность PoE на один порт (макс.): 30 Вт
• Суммарная мощность PoE всех портов(макс.): 120 Вт
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: метод A 1/2(+), 3/6(-)

Производительность

• Топологии подключения: звезда каскад кольцо
• Буфер пакетов: 2 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов(Forwarding rate): 14,88Mbps
• Поддержка jumbo frame: 9,2 К
• Размер flash памяти: 2 МБ

Управление и протоколы

• Управление: Управление через WEB-интерфейс (WEB managed)
• Качество обслуживания (QoS): IEEE 802.1p, 8 очередей
• Стандарты и протоколы: • IEEE 802.3 – 10BaseT • IEEE 802.3u – 100BaseTX • IEEE 802.3ab – 1000BaseT • IEEE 802.3z – 1000 BaseSX/LX • IEEE 802.3x – Flow Control • IEEE 802.1Q – VLAN • IEEE 802.1D – Spanning Tree • IEEE 802.1w – Rapid Spanning Tree • IEEE 802.3ad – Link Aggregation Control Protocol(LACP) • IGMP Snooping
• Функции уровня 2: • IEEE 802.1D(STP) • IEEE 802.1w(RSTP) • VLAN/ VLAN Group 4K • Tagged Based • Port-based • Link Aggregation IEEE 802.3ad with LACP • Storm Control
• Интерфейс управления: WEB/SNMP

Индикаторы и Питание

• Индикаторы: PWR – наличие питания; 10 – линк/активность SFP порта; Link – передача данных; PoE – индикатор подачи PoE;
• Питание: AC100-240V(135Вт)
• Встроенная грозозащита: 4 кВ(8/20 мкс)

Физические характеристики

• Охлаждение: Конвекционное(без вентилятора)
• Тип монтажа: на плоскую поверхность; в 19" стойку
• Рабочая температура: 0...+40° С
• Относительная влажность: до 90% без конденсата
• Вес(без упаковки), кг: 1.2
• Размеры(ШхВхГ), мм: 200x44x118
• Дополнительно: Кнопка для сброса коммутатора к заводским настройкам
