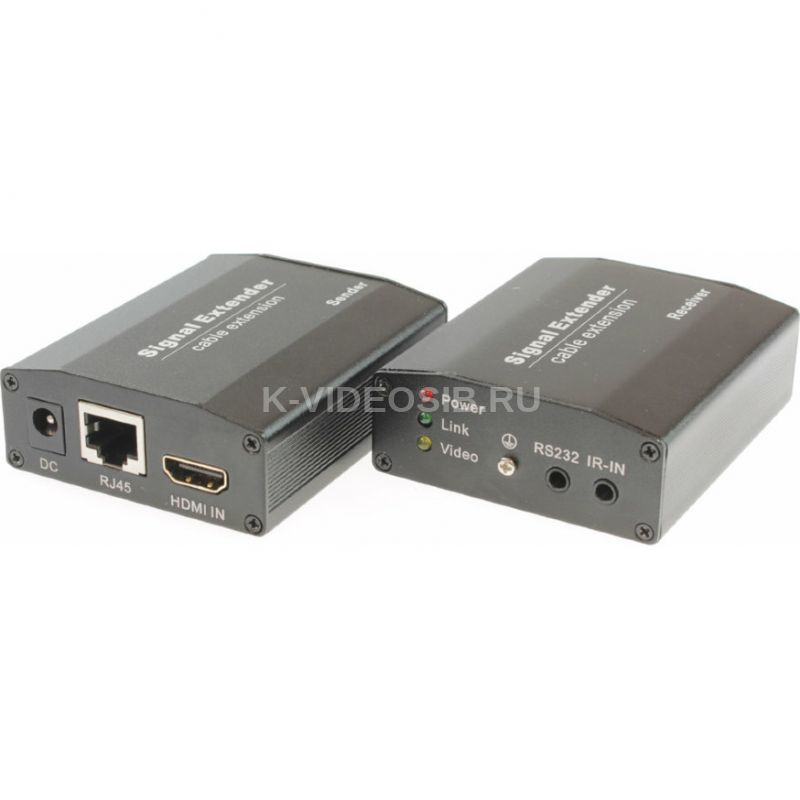

Описание OSNOVO TA-HiP+RA-HiP

Комплект TA-HiP+RA-HiP состоит из передатчика и приемника и предназначен для передачи HDMI, ИК управления и питания по кабелю витой пары (используется стандарт передачи видео HDBaseT) на расстояние до 70м при разрешении 1080p (60Гц) и 40м при разрешении 4K2K (30Гц).

Приемник RA-HiP не требует подключения внешнего БП и способен получать питание от передатчика TA-HiP по кабелю витой пары (используется технология PoH (Power over HDBaseT)).

В комплекте TA-HiP+RA-HiP реализована поддержка HDCP 1.2, а также возможность передавать Audio через HDMI в форматах DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

Кроме того, комплект TA-HiP+RA-HiP обеспечивает передачу сигналов ИК, что может понадобиться для удаленного управления HDMI – источником, например TV приставкой или видеорегистратором.

Комплект TA-HiP+RA-HiP может быть с успехом использован в различных проектах, где необходимо обеспечить передачу видеосигнала HDMI от источника контента с высоким качеством на значительное расстояние и возможностью управления по ИК. Такими источниками HDMI могут выступать, например, персональные компьютеры, видеорегистраторы, TV приставки, и тд.

Особенности оборудования

• Передача несжатого видеосигнала HDMI высокого качества (используется стандарт HDBaseT);
• Максимальное разрешение – 4K2K (30 Гц), 36 бит;
• Максимальная дальность передачи HDMI – 70м (1080p), 40м (4K2K);
• Поддержка HDMI 1.4, HDCP 1.2;
• Аудио по HDMI – DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby?AC3/DSD;
• Поддержка передачи ИК-управления;
• Приемник не требует дополнительного питания от БП (получает питание от передатчика по кабелю витой пары (PoH));
• Рекомендованный кабель: UTP/STP Cat5e/Cat6, медный;
• Подходит для использования с ПК, видеорегистратором, TV приставкой и тд.

Схема подключения

Комплектация

1. Передатчик TA-HiP – 1шт;
2. Приемник RA-HiP – 1шт;
3. HDMI-A – HDMI-A кабель – 1шт;
4. ИК-приемник + ИК-излучатель – 1шт;
5. Блок питания AC 230V / DC 12V(1.5A) – 1шт;
6. Руководство по эксплуатации – 1шт;
7. Упаковка – 1шт.

Технические характеристики OSNOVO TA-HiP+RA-HiP

• Артикул производителя: 14503
• Назначение: Комплект (передатчик+приемник) для передачи HDMI
• Расстояние передачи (макс.) (м): 70
• Разрешение (макс.): 4K2K
• Частота кадров при максимальном разрешении (Гц): 30
• Версия HDMI: 1.4
• HDCP: да
• Ethernet: -
• ИК: да
• USB: -
• RS232: -
• Подключение: передатчик: HDMI (A) x1; RJ45 (витая пара) х1; TRS3.5мм(ИК) x1; DC 2.1x5.5мм(DC12V) x1 приемник: HDMI (A) x1; RJ45 (витая пара) х1; TRS3,5мм(ИК) x1; DC 2.1x5.5мм (опц.) x1
• Питание: передатчик: БП AC230V/DC12V(1.5A) приёмник: от передатчика TA-HiP
• Рабочая температура: - 15...+55°С
• Размеры (ШхВхГ) (мм): передатчик: 79x26x64 приёмник: 79x26x64
• Дополнительно: Для передачи видео используется стандарт HDBaseT; Передатчик TA-HiP работает только с приемником RA-HiP; Расстояние передачи сигнала 70м (1080p), 40м (4К2К)
