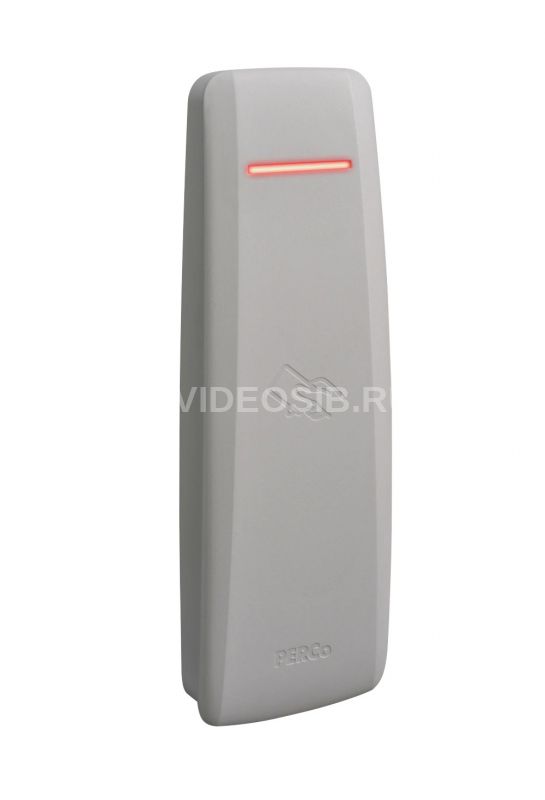

Описание PERCo-CL229 Серый

Контроллер замка второго уровня CL229

• Цвет: серый
• 5 лет гарантии
• Всепогодное исполнение
• Интерфейс связи – RS-485
• Встроенный мультиформатный считыватель с поддержкой BLE
• Настройка через мобильное приложение

	диапазон температур
	степень защиты
	интерфейс связи
	пользователей
	замок
	считыватель
	формат карт
	банковские карты с NFC
	смартфоны с BLE и NFC
	напряжение питания

Контроллер второго уровня CL229 предназначен для управления электромеханическим или электромагнитным замком и оборудован мультиформатным считывателем с поддержкой BLE (Bluetooth Low Energy). Работает в составе систем PERCo совместно с универсальным контроллером.

Использование контроллеров второго уровня позволяет увеличить число исполнительных устройств, управляемых одним универсальным контроллером. Это возможно благодаря тому, что к универсальному контроллеру одновременно может быть подключено до 8 контроллеров второго уровня.

Контроллер второго уровня, управляющий замком непосредственно на точке прохода, позволяет не прокладывать силовую линию питания замка до универсального контроллера. Благодаря этому универсальный контроллер может размещаться на значительном расстоянии — до 1 км от точки прохода.

При управлении электромеханическими замками PERCo с помощью контроллеров второго уровня CL229 не требуется установка отдельных герконов: информация о незакрытой двери автоматически передается в СКУД.

Встроенный мультиформатный считыватель поддерживает идентификацию по RFID, NFC и BLE. В качестве идентификаторов могут использоваться карты, брелоки, а также смартфоны с поддержкой NFC или BLE. Использование BLE позволяет организовать полностью бесконтактный режим прохода «свободные руки», при котором идентификатором служит смартфон с установленным приложением PERCo.BLE.Доступ (приложение доступно для смартфонов под управлением Android).

Настройка контроллера CL229 может выполняться из мобильного приложения PERCo.BLE.Конфигурация.

Контроллер рассчитан на эксплуатацию в широком диапазоне температур и подходит для установки на улице.

Контроллер CL229 устанавливается на внешние поверхности. Доступны варианты корпуса в черном и светло-сером цвете.

Режимы работы

Поддерживаются режимы «Открыто», «Контроль», «Охрана», «Закрыто», а также комиссионирование и верификация.

Состояние контроллера отображается с помощью светодиодного индикатора на лицевой стороне корпуса. Режим может быть задан с помощью карты доступа или программного обеспечения системы.

Контроллер поддерживает работу в аварийном режиме. В энергонезависимой памяти может храниться до 128 идентификаторов карт аварийного доступа, что позволяет контролировать проход при нарушении связи с контроллером первого уровня.

Интерфейс

Контроллер CL229 подключается по интерфейсу RS-485 к универсальным контроллерам, а также к контроллерам электронных проходных.

Дальность считывания

Дальность считывания для уникального идентификатора карты (UID) — от 3,5 до 7 см, для защищенных данных из внутренней памяти карты — от 2 до 6 см.

Дальность считывания BLE-идентификатора (приложение PERCo.BLE.Доступ) — до 10 метров.

Способы идентификации

Встроенный в контроллер CL229 мультиформатный считыватель работает с картами или транспондерами форматов EMM, HID (HID ProxCard II, ISO prox II; EM-Marin IL-05ELR, ЕМ4100), MIFARE, банковскими картами и смартфонами с NFC, а также поддерживает идентификацию по BLE через мобильное приложение PERCo.BLE.Доступ.

Идентификаторы EMM/HID

При работе в системах с форматами HID и EMM осуществляется считывание уникального кода карты UID, не защищенного от копирования.

Считывание идентификаторов HID и EMM можно отключить в настройках PERCo-Web или в мобильном приложении PERCo.BLE.Конфигурация.

Идентификаторы MIFARE

Поддерживаемые форматы карт доступа MIFARE: Ultralight (48 byte), Ultralight EV1 (48 byte, 128 byte), Ultralight C (144 byte), ID (64 byte), Classic 1K, Classic 4K, Plus (X, S, SE), DESFire Ev1.

При работе с картами семейства MIFARE возможно использовать два режима:

Режим считывания UID.

Режим защиты от копирования, при котором считывается код, записанный в защищенной области памяти карты (ID). Защита карт доступа от копирования может быть организована в системах PERCo. Записать код в область памяти позволяют контрольные считыватели IR15.9 или IR18.

Идентификация по BLE

Для идентификации по BLE на смартфон устанавливается приложение PERCo.BLE.Доступ, где генерируется и хранится уникальный цифровой код, который позволяет системе идентифицировать пользователя и предоставить доступ в соответствии с его правами.

Идентификация может работать в нескольких режимах — полностью бесконтактно («свободные руки»), при активном (разблокированном) экране смартфона или при открытом приложении PERCo.BLE.Доступ.



Технические характеристики PERCo-CL229 Серый

• Ток потребления: не более 170 мА
• Рабочий температурный диапазон: от -30 °C до +45 °C
• Степень защиты оболочки IP: IP67
• Форматы и технологии идентификации: EMM, HID — чтение UID, MIFARE — чтение UID и работа с защищенной областью (защита от копирования), NFC — чтение идентификаторов со смартфонов, банковских карт и др. BLE — чтение идентификаторов со смартфонов
• Интерфейс связи со считывателями: RS-485
• Дальность считывания HID, EMM: 4-7 см
• Дальность считывания MIFARE: 2-6 см
• Дальность считывания со смартфонов по BLE: 0,2–10 м
• Габаритные размеры (длина×ширина×высота): 20×50×150 мм
• Дальность считывания со смартфонов и банковских карт по NFC: 2–6 см
• Напряжение питания: 12 В постоянного тока
