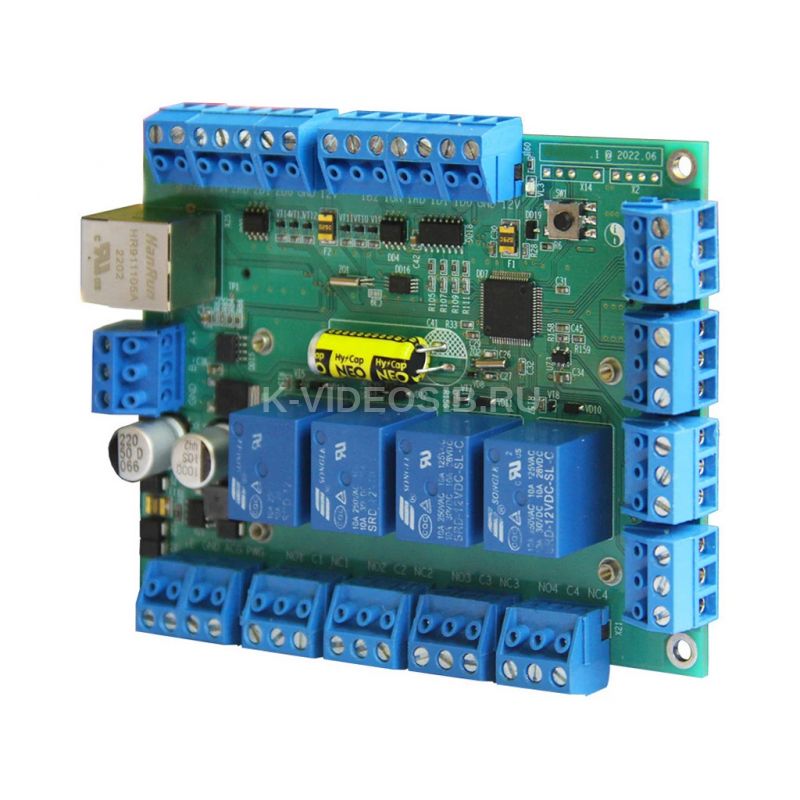

Описание ProxWay PW-400 mod.23 (Elevator)

Интеллектуальный лифтовой контроллер ProxWay PW-400 mod.23 (Elevator) предназначен для управления доступом на этажи зданий и работы в составе системы контроля и управления доступом ProxWay-Web. Устройство объединяется с сервером по сети Ethernet и управляет веткой контроллеров ProxWay PW-Lift, обеспечивая выбор разрешённых этажей по предъявленному идентификатору. Такое решение позволяет реализовать персонализированный доступ к лифтам в бизнес-центрах, жилых комплексах и на охраняемых объектах.

Контроллер работает по сети Ethernet 10/100 Мбит/с, поддерживает хранение большого числа идентификаторов, событий и расписаний во встроенной энергонезависимой памяти. За счёт этого обеспечивается детальный учёт использования лифтов и гибкая настройка прав доступа для различных категорий пользователей. Поддержка RS-485 даёт возможность связать PW-400 mod.23 (Elevator) с лифтовыми модулями ProxWay PW-Lift и централизованно управлять всей веткой этажей.

Плата поставляется без корпуса и встроенного блока питания, что удобно для интеграции в существующие шкафы автоматики или лифтовые панели. Компактные габариты, стандартное питание 12 В и промышленное климатическое исполнение УХЛ 4.2 позволяют использовать контроллер в широком диапазоне температур при относительной влажности до 80 % без конденсации влаги. Надёжность решения дополняется гарантийной поддержкой и возможностью обновления микропрограммы.

Особенности

• Специализированное устройство для управления доступом на этажи зданий.
• Работа в составе системы ProxWay-Web с объединением контроллеров по Ethernet.
• Управление веткой контроллеров ProxWay PW-Lift до 4 штук.
• Энергонезависимое хранение идентификаторов, событий и расписаний.
• Поддержка RS-485 для связи с лифтовыми модулями.
• Компактная плата без корпуса для встраивания в существующие решения.

Преимущества

• Гибкая реализация ограниченного доступа к этажам по идентификатору.
• Высокая ёмкость памяти для идентификаторов и журнала событий.
• Работа в промышленном диапазоне температур.
• Поддержка централизованного управления веткой PW-Lift.
• Простое включение в сеть по Ethernet и интеграция с сервером СКУД.

Технические характеристики ProxWay PW-400 mod.23 (Elevator)

• Тип контроллера: Лифтовой
• Вариант исполнения: Без корпуса
• Интерфейс связи с компьютером: Ethernet 10/100 Мбит/с
• Разъем RS-485: 3 wire A+, B-, GND
• Порт Ethernet: 4 wire, розетка RJ45 с индикацией
• Количество контроллеров ProxWay PW-Lift в ветке: не более 4

Память

• Постоянные идентификаторы: 32 000
• Временные идентификаторы: 1 000
• Журнал событий: 47 000
• Энергонезависимая память, идентификаторов: 32 000
• Энергонезависимая память, временных идентификаторов: 1 000
• Энергонезависимая память, событий: 47 000
• Энергонезависимая память, тайм-зон: 250
• Энергонезависимая память, недельных расписаний: 250
• Энергонезависимая память, праздников: 250

Электропитание

• Напряжение питания, В: 12
• Ток потребления, мА: 280
• Ток потребления от источника 12 В (при отключенных нагрузках): не более 250 мА + 30 мА на реле
• Амплитуда пульсаций источника питания постоянного тока: не более 500 мВ

Условия эксплуатации и габариты

• Климатическое исполнение: УХЛ 4.2 по ГОСТ 15150-69
• Диапазон температур окружающего воздуха: от 0 до +55º С
• Относительная влажность: до 80 % без конденсации влаги
• Габаритные размеры, мм: 210×168×53
• Габаритные размеры корпуса прибора: 210×168×43 мм
• Гарантийный срок эксплуатации изделия: 12 месяцев с даты продажи
