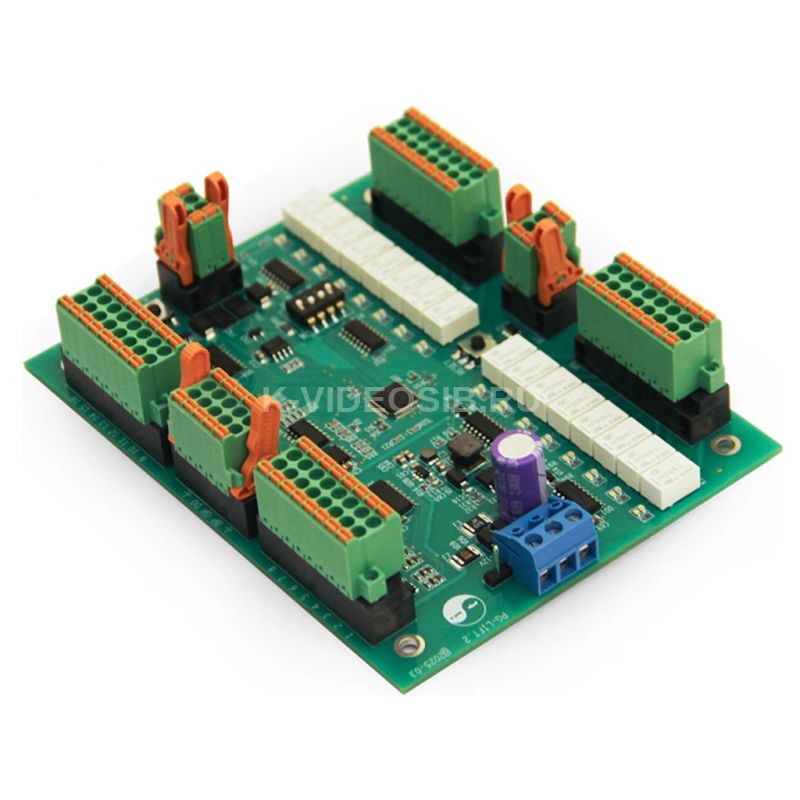

Описание ProxWay PW-Lift

Релейный модуль ProxWay PW-Lift предназначен для расширения количества входов и выходов лифтового контроллера ProxWay PW-400 mod.23 (Elevator). Он обеспечивает управление до шестнадцати этажей и приём сигналов с соответствующих линий контроля, позволяя создавать полноценную систему ограниченного доступа в лифтах на объектах любой сложности. Подключение модуля осуществляется по интерфейсу RS-485, что обеспечивает устойчивую связь и возможность объединения до четырёх релейных модулей в единую ветку.

Устройство поддерживает подключение считывателя Wiegand, что позволяет организовать идентификацию непосредственно в лифтовой кабине. Наличие шестнадцати реле и шестнадцати входов делает модуль универсальным решением для реализации индивидуальных схем доступа к этажам, включая запрет посещения определённых уровней, активацию этажей по правам пользователя и интеграцию с внешними датчиками. Модуль оборудован индикацией состояния реле, что облегчает диагностику и настройку.

PW-Lift выполнен в виде платы без корпуса, что упрощает установку внутри лифтовых шкафов управления. Он работает в широком температурном диапазоне и поддерживает централизованную настройку через ProxWay-Web или ПО ProxWay-Client. Благодаря расширенной функциональности и совместимости с лифтовым контроллером PW-400 mod.23 (Elevator), модуль подходит для бизнес-центров, жилых комплексов, отелей и других объектов с высокой посещаемостью.

Особенности

• Расширение функциональности лифтового контроллера PW-400 mod.23 (Elevator).
• Шестнадцать релейных выходов для управления этажами.
• Шестнадцать входов шлейфов контроля по току.
• Подключение одного считывателя Wiegand.
• Работа до четырёх модулей в группе по RS-485.
• Встроенная индикация состояния каждого реле.
• Два аварийных входа: Тампер и Разблокировка.

Комплект поставки:

• Релейный модуль: 1 шт.
• Резистор 2 кОм: 18 шт.
• Паспорт: 1 шт.
• Упаковка: 1 шт.

Технические характеристики ProxWay PW-Lift

• Тип контроллера: Лифтовой
• Вариант исполнения: Без корпуса
• Интерфейс связи RS-485: 2 wire (A+, B-)
• Интерфейс считывателя: Wiegand 24, 26, 32, 34, 37, 40
• Напряжение питания: 12 В
• Ток потребления: 230 мА
• Ток потребления от источника 12 В (без нагрузок): не более 200 мА + 30 мА на реле
• Амплитуда пульсаций источника питания: не более 500 мВ
• Количество входов Z1–Z16: 16
• Тип входов: с контролем шлейфа по току (2 кОм)
• Аварийные входы: 2 (Тампер, Разблокировка)
• Количество реле С1–С16: 16
• Параметры реле: NC/NO, COM, 2 А @ 250 В
• Индикация реле: светодиоды R1–R16
• Индикация считывателя: светодиод возле разъёма XP6
• Количество модулей в группе: до 4

Габариты и условия эксплуатации

• Габаритные размеры: 210×168×43 мм
• Климатическое исполнение: УХЛ 4.2
• Температура эксплуатации: 0…+55 °C
• Относительная влажность: до 80 % без конденсации
