Описание Риэлта БРШС-Ех исп.2

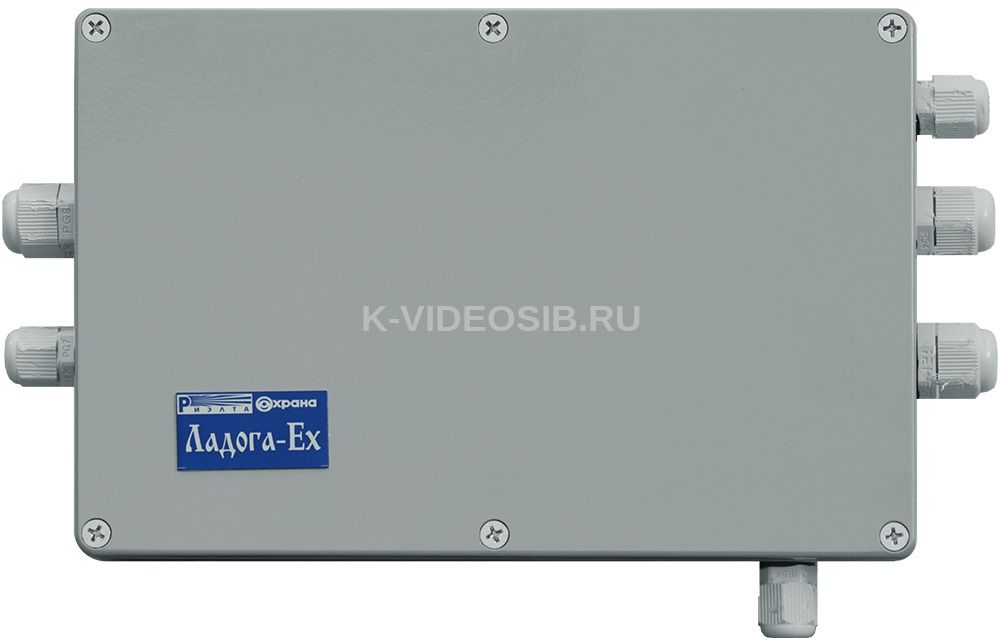

Блок расширения шлейфов сигнализации «БРШС-Ех» исполнение 2.

Обеспечивает прием тревожных извещений от установленных во взрывоопасных зонах извещателей и их питание.

Блок расширения шлейфов сигнализации «БРШС-Ех» исполнение 2 является искробезопасным барьером и устанавливается ВНЕ взрывоопасной зоны. В зависимости от исполнения может передавать информацию о состоянии искробезопасных шлейфов:

• на ППКО «Ладога-А» (наибольшая информативность);
• на любые другие ППК (путем транслирования сопротивлений шлейфов из взрывоопасной зоны).

Комплектность:

• Блок расширения шлейфов сигнализации «БРШС-Ех» исполнение 2 - 1 шт.
• Резистор С2-23Н-0,25-10 кОм ±5 % - 2 шт.
• Резистор С2-23Н-0,25-2 кОм ±5 % - 2 шт.
• Крепеж.
• Эксплуатационная документация.

Технические характеристики Риэлта БРШС-Ех исп.2

Основные технические характеристики

• ​​​​​​​Тип устройства: Блок расширения шлейфов сигнализации
• Контроль вскрытия корпуса: Да
• Максимальный ток потребления в дежурном режиме (при отсутствии подключенных устройств к цепям ПИ): 0,15 А
• Максимальный ток потребления (при КЗ всех ШС и ПИ, напряжение питания 8 В): 0,8 А
• Типы выходов: ЛС ППКО «Ладога-А», Ретрансляция сопротивления искробезопасных шлейфов
• Маркировка взрывозащиты: [Ex ia Ga] IIC X
• Входит в список технических средств безопасности ГУВО Росгвардии: Да
• Габаритные размеры: 290х180х60 мм
• Температурный диапазон: от -40 °С до +55 °С
• Степень защиты, обеспечиваемая оболочкой: IP65
• Количество искробезопасных ШС: 2
• Количество искробезопасных источников электропитания ПИ: 2×100 мА
• Максимальный ток потребления: 0,8 А
