Рубеж-БИУ

Код: 1222836
Розн. цена: 7 665 руб
Ваша цена: 7 665 руб
Быстрая
доставка
Гарантия
10 лет
Товары
сертифицирован
Описание

Описание Рубеж-БИУ

Блок индикации и управления Рубеж-БИУ предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы охранно-пожарной сигнализации и пожаротушения на встроенном светодиодном табло, а также ручного управления пожарными и охранными зонами адресной системы тм Рубеж. Основные функции блока индикации и управления:
  • прием сигналов от приемно-контрольных приборов;
  • трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
  • светодиодная индикация состояния системы и режимов работы;
  • звуковая сигнализация режимов работы;

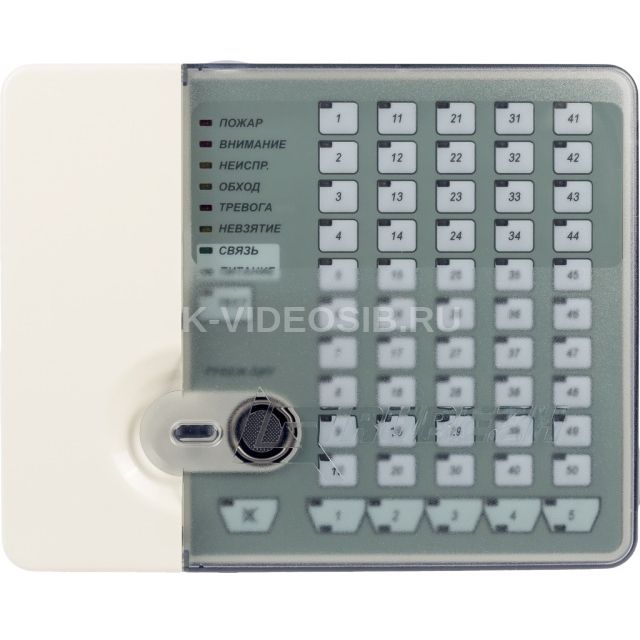

  • управление охранно-пожарными зонами. Блок индикации и управления конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены светодиодные индикаторы зон, светодиодные индикаторы состояния системы, клавиши переключения страниц и отключения звука. Блок имеет встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора. Блок индикации и управления обменивается информацией с, ППКПУ 011249-2-1, ППКОПУ Рубеж-2ОП, ППКПУ Рубеж-4А по интерфейсу RS-485 . Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает. Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы. Максимальное число контролируемых зон (устройств) – 250. БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности. БИ информирует о поступлении нового события миганием индикацией страницы. Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация. При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния. В работе с БИУ используются два набора электронных ключей (до восьми ключей в каждом). Ключи одного набора используются для блокирования/разблокирования кнопок управления зонами клавиатуры БИУ, другого – для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов. Сброс данных сигналов может производиться при заблокированной клавиатуре. Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам. Состояние пожарной зоны отображается светодиодным индикатором следующим образом:
  • Зона не запрограммирована – не светится;
  • Норма – светится зеленым;
  • Пожар – светится красным при получении события «Пожар»;
  • Неисправность/потеря связи – Мигает с частотой 1 Гц желтым при обнаружении неисправности или потере связи;
  • Внимание – мигает красным с частотой 1 Гц;
  • Зона обойдена – светится желтым. Состояние охранной зоны отображается светодиодным индикатором следующим образом:
  • Зона не запрограммирована – не светится;
  • Норма, снята с охраны – светится желтым, когда зоны сняты с охраны;
  • Норма, поставлена на охрану – Светится зеленым, когда зоны на охране;
  • Нарушение зоны – мигает красным с частотой 2 Гц;
  • Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи;
  • Отсчёт задержки на вход/выход - мигает зеленым с частотой 1 Гц. Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:
  • Отключен (дежурный режим) – зеленый ;
  • Включен (режим тревоги) – красный ;
  • Неисправность – желтый. В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый. Панель имеет 10 системных светодиодных индикаторов:     - ПОЖАР - красный индикатор - светится при получении события «Пожар».     - ВНИМАНИЕ - красный индикатор - светится при получении события «Внимание».     - НЕИСПРАВНОСТЬ - желтый индикатор - светится при обнаружении неисправности или потере связи.     - ОБХОД - желтый индикатор - Светится, если зона обойдена.     - ТРЕВОГА - красный индикатор - Включается (светится постоянно) при нарушении оставленной на охрану охранной зоны.     - НЕВЗЯТИЕ - желтый индикатор - Включается (светится постоянно) при неудачной постановке на охрану охранной зоны.     - СВЯЗЬ - зеленый индикатор - Светится при наличии связи со всеми контролируемыми приборами. Мигает при потере связи с частью контролируемых приборов. Погашен при потере связи со всеми приборами.     - ПИТАНИЕ - зеленый индикатор - Постоянно горит при наличии напряжения на каждом из двух вводов питания. Мигает при наличии напряжения только на одном из выводов.     - ТЕСТ - желтый индикатор - Светится при нажатии кнопки «ТЕСТ».     - ЗВУК ОТКЛЮЧЕН - желтый индикатор - Светится при отключении звука. Автоматически включается при новом тревожном сообщении.     - Индикатор состояния страни    цы - 3-х цветный индикатор - Показывает наихудшее состояние зон на текущей странице.     - Индикатор выбранной страницы - синий индикатор - Светится на активной странице. Мигает на страницах с новыми событиями. Питание прибора – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ. Все подключения к прибору производятся через винтовые клеммные кон Внешний вид и схема подключения прибора

    Технические характеристики Рубеж-БИУ

    • Напряжение питания: 10 – 28 В
    • Потребляемая мощность, не более: 7 Вт
    • Количество светодиодных индикаторов контроля зон и устройств на странице: 50
    • Количество кнопок управления зонами на странице: 50
    • Количество страниц: 5
    • Максимальное количество управляемых зон либо отображаемых устройств : 250
    • Количество светодиодных индикаторов состояния системы: 8
    • Количество внешних интерфейсов для обмена и программирования:     -типа RS-485: 1     -типа USB: 1
    • Длина: кабеля интерфейса RS485,не более: 1000 м     -кабеля интерфейса USB: до 3 м
    • Габаритные размеры блока, не более: 200х160х50 мм
    • Рабочий диапазон температур: от 0 до +55°С
