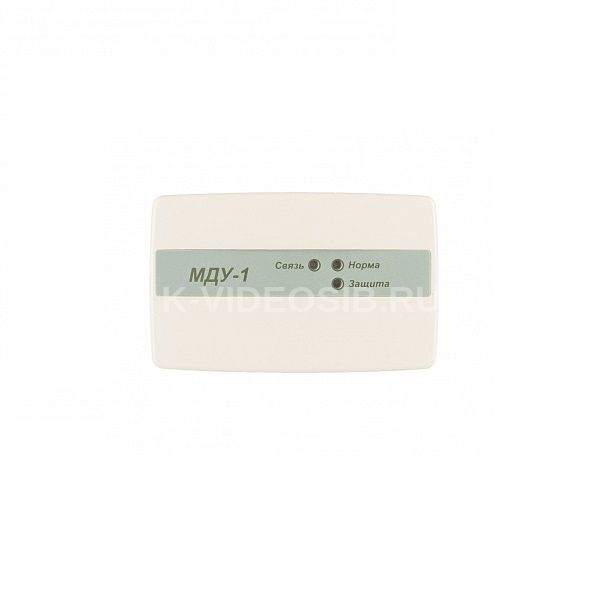

Описание Рубеж МДУ-1 исп.03

Модули управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1 исп.2, исп.3 предназначен для управления клапаном в ручном режиме с кнопочного поста или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей». Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Модуль предназначен для управления следующими типами приводов клапана:

электромагнитный привод с ручным возвратом заслонки в нормальное положение. МДУ-1 исп.2 используется для управления приводами, рассчитанными на напряжение 24 В, МДУ-1 исп.3 управляет приводами, рассчитанными на напряжение 220 В. Все остальные характеристики МДУ-1 исп.2 и МДУ-1 исп.3 аналогичны. Подключение реверсивных приводов на примере BЕ24 / BE24-12 и BЕ230 / BE230-12 торговой марки «BELIMO» Подключение привода с возвратной пружиной Тур 239-024-10-S2 фирмы «GRUNER» Вариант подключения привода с электромагнитным фиксатором

Технические характеристики Рубеж МДУ-1 исп.03

• Количество управляемых клапанов: 1
• Напряжение питания: сеть 220 В, 50 Гц
• Нагрузочная способность реле: 250В; 5А
• Потребляемая мощность: 1,5 Вт
• Ток, протекающий по цепям контроля, не более: 1,5 мА
• Длина соединений до кнопок управления, не более: 30 м
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 200 г
• Средний срок службы, не менее: 10 лет
