Описание Рубеж ШУН/В-22-01-ПЧ-R3

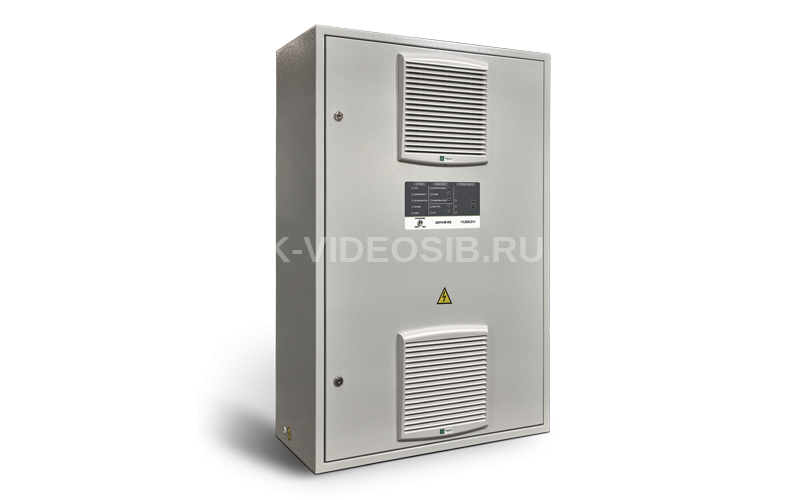

Рубеж ШУН/В-22-01-ПЧ-R3 - Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой: - пожарного насоса; - дренажного насоса; - жокей-насоса; - вентилятора.

Технические характеристики Рубеж ШУН/В-22-01-ПЧ-R3

Ток потребления от АЛС, мА, не более 0.21 Масса, не более 17 Управление калорифером Нет Мощность подключаемого электродвигателя, кВт 22 Собственная потребляемая мощность от сети, ВА, не более 100 Степень защиты оболочки IР31 Тип системы заземления TN-C/ТN-S Размеры 510х410х250 Средний срок службы, лет 10 Диапазон рабочих температур, °С от -25 до +55
