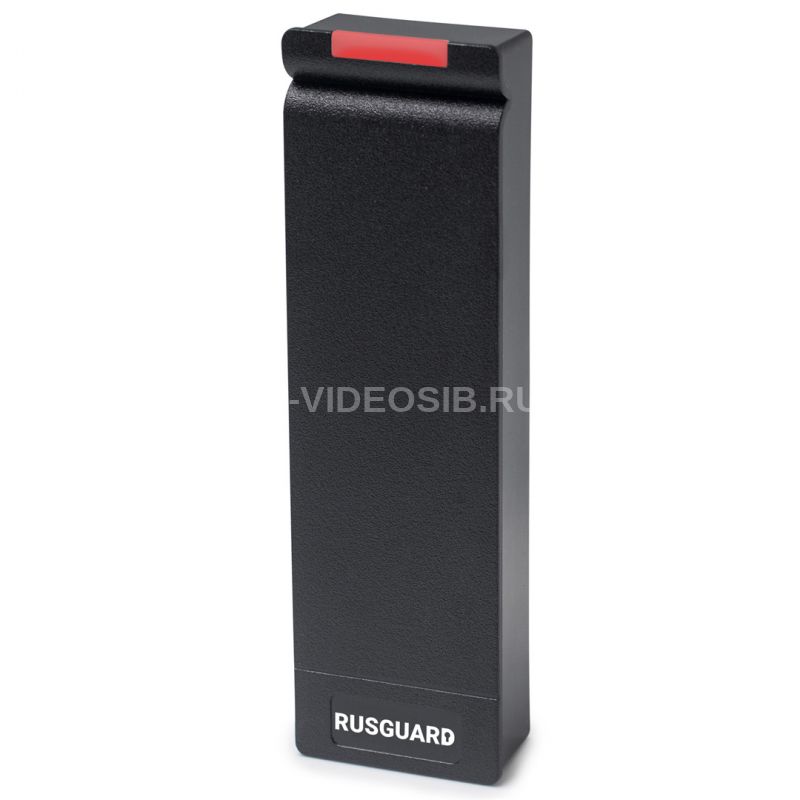

Описание RusGuard R15-Multi (Black)

Считыватель карт R15-Multi - Флагманский мультиформатный считыватель RusGuard. Работает со всеми популярными форматами карт на частотах 125 кГц и 13,56 МГц, а также со смартфонами по протоколу NFC.

Какие идентификаторы поддерживаются?

• Карты с частотой 125 KHz: Em-Marine, HID Prox II, Temic, Indala, Cotag;
• Карты с частотой 13,56 MHz: Mifare (ID, Ultralight, Classic, Plus, DesFire), банковские карты;
• Смартфоны и другие умные устройства с поддержкой NFC.

Для карт формата Mifare (ID, Classic, Plus) доступна работа с защищенной областью памяти (уровни шифрования SL1 и SL3).

При использовании смартфона возможны два варианта идентификации:

1. Установка бесплатного мобильного приложения RusGuard Key (Android)
2. Работа с платежными системами (Google Pay, Apple Pay, Mir Pay)

Режимы работы

Режим «Считыватель»

Режим работы по умолчанию. Устройство передает в контроллер (RusGuard или другого производителя СКУД) информацию об идентификаторах. Решение о доступе принимает контроллер.

При работе в составе СКУД RusGuard подключение к контроллеру осуществляется через защищенный интерфейс RBus. В этом случае настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) происходит полностью в программном обеспечении RusGuard Soft.

Если считыватель работает в составе сторонней СКУД, то подключение к контроллеру осуществляется через интерфейс Wiegand (26-58). Настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) осуществляется при помощи утилиты RusGuard Reader Config. Утилита позволяет определить, с какими картами будет работать считыватель, в каком режиме, можно изменить модель цветовой индикации, произвести эмиссию карт Mifare и многое другое.

Режим «Автономный контроллер»

Считыватель может использоваться в качестве автономного контроллера. В этом случае к нему подключается электромагнитный или электромеханический замок (до 1А). Опционально к устройству также можно подключить датчик состояния двери (геркон), а также кнопку выхода или другой считыватель. В памяти устройства может храниться до 1500 ключей.

Внесение изменений в конфигурацию считывателя может происходить тремя способами:

• Мастер-карта;
• Кнопка программирования, размещенная на тыльной стороне устройства;
• Подключение к ПК с использованием специализированной утилиты RusGuard Reader Config.

Занесение ключей в память считывателя происходит при помощи мастер-карты.

Режим RS-485

Считыватель может выполнять различные задачи вне СКУД. Например, с его помощью можно разрешать запуск станков и агрегатов, открывать персональные шкафчики или витрины. В таких ситуациях нет необходимости в большой профессиональной СКУД с контроллерами и серверами. При этом есть потребность в считывании данных с бесконтактных карт, причем зачастую, на большом удалении от ПК.

Эту задачу можно решить путем подключения считывателя RusGuard к шине RS-485 с последующей конвертацией сигнала в USB или LAN-интерфейс. Принимающее устройство (ПК, мини-ПК, контроллер на базе Linux) будет получать данные с карты и нужным образом их интерпретировать.

Этот функционал можно расширить, организовав передачу данных через API. В этом случае будет доступно управление работой считывателей и их настройка из внешнего программного обеспечения. Таким образом можно создать мини-СКУД с базовым набором возможностей.

Дополнительные возможности

• Дополнительная сменная накладка серого цвета в комплекте;
• Настраиваемая полярность управления красным и зеленым светодиодами и звуковой сигнализацией
• Съемные клеммные колодки для удобного монтажа;
• Датчик отрыва от стены;
• Электронные компоненты надежно защищены эластичным влаго- и морозоустойчивым компаундом;
• Гибкая настройка параметров и режимов работы через утилиту RusGuard Reader Config для работы считывателя со сторонними контроллерами СКУД;
• Обновление прошивки через порт micro-USB или через контроллеры RusGuard, подключённые по LAN.

Технические характеристики RusGuard R15-Multi (Black)

• Тип корпуса: настенный из abs пластика (черный), дополнительная сменная накладка (серая)
• Рабочая частота: 125 кГц, 13,56 МГц (ISO 14443-A)
• Типы идентификаторов: - EM-Marine, HID Prox II, Temic, Indala, Cotag - Mifare: Ultralight/DesFire – чтение UID - ID/Classic/Plus SL0, SL1, SL3 – чтение UID и работа с защищенной памятью - NFC (совместно с приложением RusGuard Key под ОС Android) - EMV (чтение номеров банковских карт, работа с приложениями PAY)
• Режимы работы: - считыватель - автономный контроллер (макс. ток коммутации 1А) - RS-485
• Интерфейсы связи: - Wiegand 26-58, Touch Memory, RBus, RS-485 - micro-USB (для настройки и обновления прошивки)
• Дальность чтения: - HID Prox II, Temic, Indala, Cotag, Mifare Plus: до 2 см. - EM-Marine, Mifare ID/Classic/ Ultralight/DesFire: до 3 см - NFC, EMV: определяется параметрами телефона или банковской карты
• Энергонезависимая память: 1500 ключей
• Питание/потребление: (8-15) В / 100 мА (макс.)
• Степень защиты корпуса считывателя по ГОСТ 14254-2015 (IEC 60529:2013): IР67
• Защита от механических ударов по ГОСТ IEC 62262-2015: IK07
• Масса считывателя нетто/брутто (не более): 0,13 кг/0,2 кг
• Габариты считывателя: 48х161х23 мм
• Диапазон рабочих температур: от -60°С до +60°С
• Гарантия: 5 лет
