Описание RVi-1NSIM8GP-4S

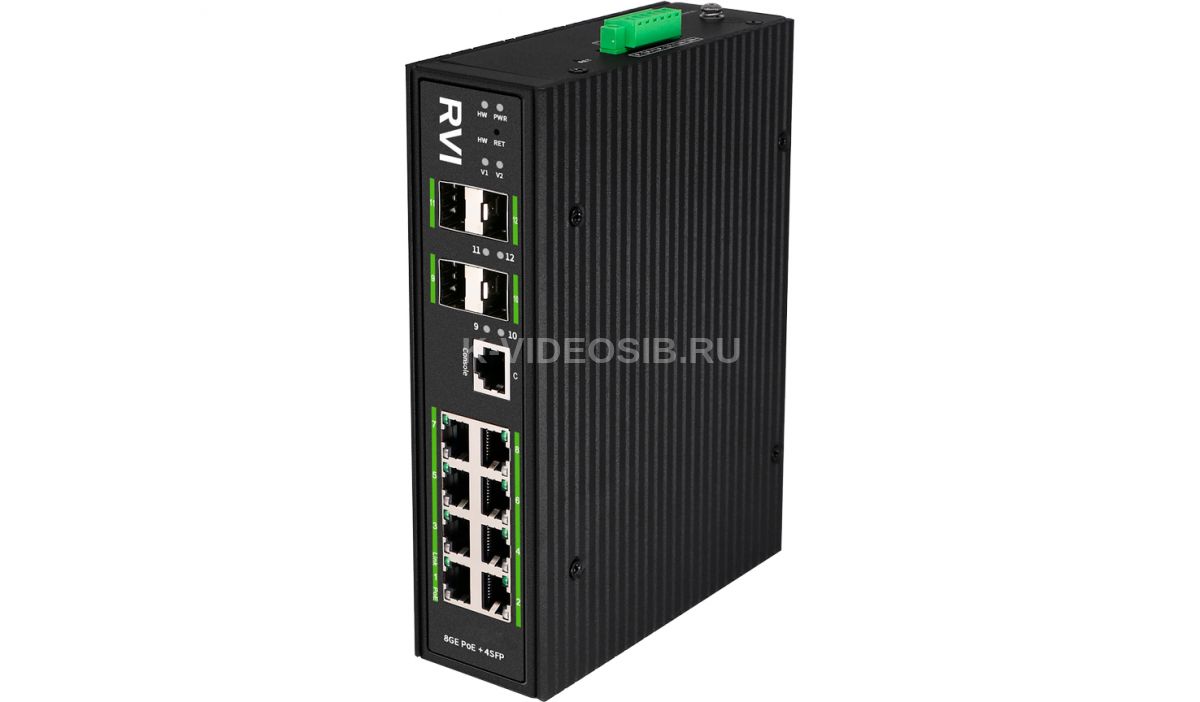

Сетевой коммутатор RVi-1NSIM8GP-4S

• Индустриальное исполнение, широкий температурный диапазон (-40…+80 °С)
• Возможность установки на DIN-рейку / на стену
• До 2-х внешних блоков питания (основной и резервный)
• 8 портов RJ45 10/100/1000 Мбит/с с поддержкой PoE
• 4 порта SFP 1000 Мбит/с
• Коммутационная матрица 128 Гбит/с
• Скорость коммутации пакетов 40,32 млн пакетов/с
• Бюджет PoE 300 Вт
• Максимальная мощность на порт 1-2 до 90 Вт, порты 3-8 до 30 Вт
• Управляемые функции уровня L2
• Консольный порт
• Управление при помощи WEB интерфейса, командной строки
• Поддержка VLAN до 4096 групп
• Управление и мониторинг: SNMP V1/V2/V3 RMON V1/V2
• Кнопки для быстрой настройки кольцевой топологии и аппаратного сброса

Технические характеристики RVi-1NSIM8GP-4S

Аппаратное обеспечение

• Flash память: 16
• RAM: 128

Производительность

• Коммутационная матрица: 128 Гбит/с
• Скорость коммутации пакетов: 40.32 млн пакетов/с
• Размер буфера пакетов: 4.1 Мбайт
• Jumbo (сверхдлинные) кадры: 12
• Размер таблицы MAC-адресов: 8К
• Метод коммутации: Store-and-forward

Параметры PoE

• Максимальная мощность PoE на портах: Порт 1-2 802.3af/at/bt до 90 Вт
• Бюджет мощности PoE: 300 Вт
• Watchdog PoE: Да
• Стандарт PoE: 802.3af

Стандарты и функции

• Функции управления: L2

Эксплуатация

• Потребляемая мощность: 325 Вт
• Блок питания: До двух внешних (в комплект не входят)
• Тип электропитания: DC 37...57 В
• Класс защиты: IP40
• Индустриальное исполнение: Да
• Диапазон рабочих температур: -40°С...80°С
• Габаритные размеры: 188(Д)х188(Ш)х50(В) мм
• Вес: 1300 г
• Тепловыделение: 40.8
• Система вентиляции: Пассивная система охлаждения
• Грозозащита: до 6 кВ (IEC61000-4-5)
• Защита от статического электричества: до 8 кВ воздушный разряд
• Защита от замыкания линии PoE: Да
• Входная сила тока: 6.77 А

Интерфейс

• Тип портов соединения (uplink): Независимые
• Консольный порт: RJ-45 порт на RS232 (115200, N,8,1)
• Количество портов доступа (downlink): 8 RJ45 портов 10/100/1000 Мбит/с c поддержкой PoE
• Количество портов соединения (uplink): 4 SFP порта 1000 Мбит/с
• Сетевой кабель: 10BASE-T: UTP Cat 3 и выше (до 100 м); 10BASE-T: UTP Cat 5e и выше (до 250 м); 100BASE-TX: UTP Cat 5e и выше (до 100 м); 1000BASE-T: UTP Cat 5e и выше (до 100 м); 1000BASE-X: MMF (многомодовый) (до 550 м); 1000BASE-X: SMF (одномодовый) (до 120 км)
• Индикаторы: Power
• Кнопка сброса настроек: Да
• Стандарты и функции: IEEE 802.3 10Base-T Ethernet

Управление и настройка

• Веб-интерфейс: Поддержка доступа IPv4/IPv6
• Обновление ПО: Обновление по HTTP/HTTPS; Обновление по TFTP; Обновление по SFTP; Обновление через консольный порт
• Резервная конфигурация: Импорт/экспорт файла конфигурации по HTTP; Импорт/экспорт файла конфигурации по TFTP
• Журнал: Сетевой журнал
• CLI: Настройка и управление в режиме командной строки
• Основные функции управления: Syslog; SSH v1/v2; Telnet-клиент для IPv4/IPv6
• Синхронизация времени: NTP
• TFTP: TFTP-сервер
• FTP: SFTP-сервер
• NTP: NTP-клиент
• SNMP: Поддержка v1/v2c/v3
• Сервисные функции: Диагностика кабеля; Диагностика оптического трансивера; Ping для IPv4/IPv6; Traceroute для IPv4/IPv6

Функции мониторинга

• Мониторинг коммутатора: Загрузка процессора; Загрузка памяти; Температура; Загрузка сетевого порта; Статистика интерфейсов; Количество пакетов; Количество ошибок
• Удаленный мониторинг (RMON): RMON v1: Поддержка 1, 2, 3, 9 групп; RMON v2: Поддержка группы ProbeConfig

Функции качества обслуживания (QoS)

• QoS: 802.1p
• Управление перегрузками: Strict Priority (SP); Weighted Fair Queuing (WFQ); Round Robin (RR); Weighted Round Robin (WRR)
• Ограничение скорости: Входящий трафик; Исходящий трафик
• Очередь: До 8 очередей на порт
• Обработка очередей: Приоритет поля на основе CoS
• QoS ACL: Классификация трафика на основании ACL
• Действия для потоков: Метка приоритета 802.1p; Перемаркировка меток DSCP в CoS; Перемаркировка меток CoS в DSCP

Безопасность

• Контроль доступа по сети IEEE 802.1X: Аутентификация IEEE 802.1X; RADIUS; TACACS+
• Списки управления доступом (ACL): Фильтрация портов с помощью ACL; IP ACL; MAC-IP ACL; MAC-ARP ACL; Ограничение по времени (Time-Based ACL); IPv6 ACL
• Контроль широковещательных штормов: Broadcast; Multicast; Unicast
• Фильтрация по IP / MAC: Поддерживается
• Подавление широковещательных штормов: Broadcast; Multicast; Unicast

Функции уровня 2

• VLAN: Поддержка до 4К групп; На основе протокола 802.1Q; Разделение голосового трафика Voice VLAN
• Устранение петель: Standard Spanning Tree (STP) IEEE 802.1D; Rapid Spanning Tree (RSTP) IEEE 802.1w; Multiple Spanning Tree (MSTP) IEEE 802.1s; Ethernet Ring Protection Switching (ERPS ); Ethernet Automatic Protection Switching (EAPS)
• IGMP snooping: IGMP v1/v2/v3
• Зеркалирование портов: Многие-к-одному
• Функции при работе с МAC-адресами: Поддержка многоадресной рассылки; Статические записи MAC
• Функции управления портов: Управление потоком IEEE 802.3x; Управление скоростью на портах; Включение/отключение портов; Изоляция на базе портов
• IGMP Querier: Поддерживается
• IGMP Proxy: Поддерживается
• IPv6: Автоконфигурация адресов IPv6
• Обнаружение соседей (ND): Протокол обнаружения соседей (NDP); Протокол обнаружения соседей и топологии (NTDP)
• Функции управления PoE: Поддержка включения/отключения PoE; Управление мощностью PoE ; Расписание PoE; Общее потребление PoE
• Безопасность STP: Loop Guard
• Агрегирование каналов: До 8 trunk групп; До 8 портов на trunk группу
