Описание Satel ACU-220

Satel ACU-220. Контроллер беспроводной системы ABAX 2. ACU-220 использует связь 868 МГц и четыре отдельных канала. Двухсторонняя связь между устройствами системы ABAX 2 шифруется (AES-стандарт) и все сигналы подтверждаются. Контроллер работает с приборами серии INTEGRA, INTEGRA Plus и VERSA (подключение к шине связи), позволяя расширить систему беспроводными устройствами. ACU-220 можно подключать и к приборам сторонних производителей, используя программируемые входы и выходы модуля. ACU-220 соответствует высоким требованиям европейского стандарта Grade 2 EN 50131. Его преимущество – отличная дальность радиосвязи, которая составляет даже до 2000 м на открытом пространстве, в зависимости от устройства и условий работы. Этого результата позволило добиться применение новой радиосистемы и двух антенн, используемых для отправки сигналов в зависимости от качества связи. Для настройки системы можно использовать установленное на компьютере ПО ABAX 2 Soft, которое предлагает и расширенные диагностические инструменты. В случае работы с приборами INTEGRA, INTEGRA Plus и VERSA, для настройки используется ПО DLOADX или клавиатура. Изменение настроек, как и обновление микропрограммы осуществляется удаленно.

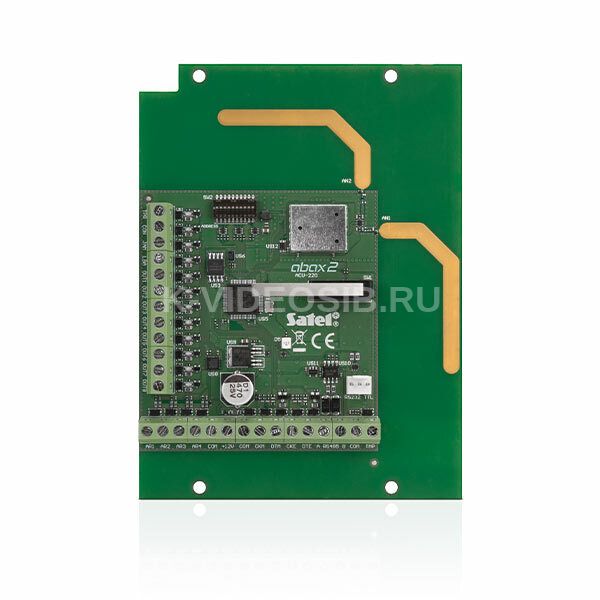

питание: 12 В DC Печатная плата контроллера

1. антенна 2 (вытравленная на плате и обозначенная символом AN2).
2. DIP-переключатели.
3. светодиоды, информирующие о состоянии выходов:
4. не горит – разомкнуты,
5. горит – замкнуты на массу 0 В.
6. антенна 1 (вытравленная на плате и обозначенная символом AN1).
7. тамперный контакт.
8. светодиод, информирующий о состоянии связи с приемно-контрольным прибором:
9. горит – нет связи с прибором,
10. мигает – связь с прибором ОК.
11. порт RS-232 (стандарт TTL).

Технические характеристики Satel ACU-220

• Напряжение питания (±15%): 12 В DC
• Габаритные размеры корпуса: 126 x 158 x 32 мм
• Габаритные размеры платы электроники: 103 x 139 мм
• Диапазон рабочих температур: -10°C...+55°C
• Потребление тока в режиме готовности: 75 мА
• Максимальное потребление тока: 100 мА
• Вес: 222 г
• Максимальная влажность воздуха: 93±3%
• Полоса рабочих частот: 868,0 МГц
• Дальность действия (в прямой видимости): до 2000 м
• Класс среды по стандарту EN50130-5: II
• Соответствие стандартам: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• Класс безопасности по стандарту EN50131-3: Grade 2
• Выход типа OC: 50 мA / 12 В DC
