Описание Satel ASW-210

Satel ASW-210. Беспроводной двухканальный контроллер 230 В для установки в электромонтажную коробку. Модуль ASW-210 предназначен для удаленного включения / выключения устройств с сетевым питанием 230 В AC. Он работает в беспроводной системе ABAX 2/ABAX с двухсторонней связью. Контроллер отличается компактными размерами и предназначен для установки в электромонтажную коробку. Устройство оборудовано двумя управляющими входами, предназначенными для подключения, например, настенных переключателей (моно- и бистабильных). Настройка и обновление устройства осуществляется удаленно. В системе ABAX 2 двухсторонняя связь шифруется по стандарту AES. Особенности:

в ABAX – одну позицию.

1. кнопка для регистрации контроллера в системе ABAX 2 / ABAX.
2. этикетка.

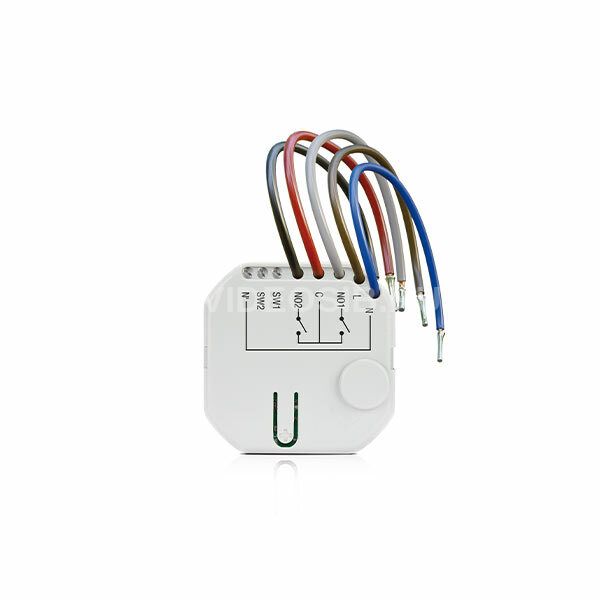

Провода N [синий цвет] - для соединения с нейтральным проводником питания 230 В AC. L [коричневый цвет]- для соединения с фазным проводником питания 230 В AC. NO1 [серый цвет] - контакт NO релейного выхода 1 (в нормальном состоянии отсоединен от общего контакта C – не проводит ток). NO2 [черный цвет] - контакт NO релейного выхода 2 (в нормальном состоянии отсоединен от общего контакта C – не проводит ток). C [красный цвет] - общий контакт C релейных выходов. Клеммы SW1, SW2 - управляющий вход (NO). N’ - для подключения нейтрального проводника питания 230 В AC
