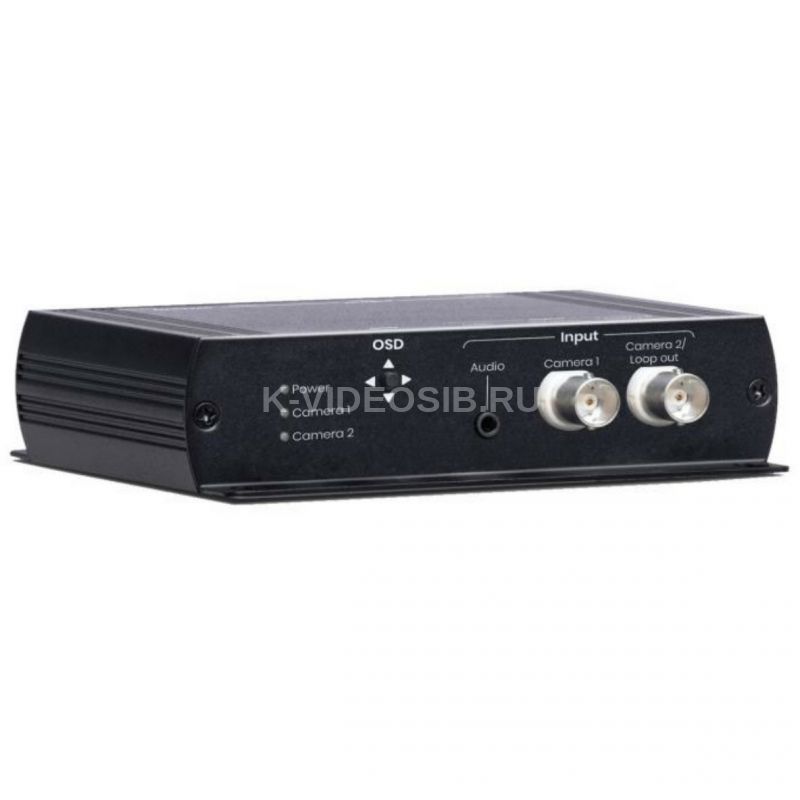

Описание SC&T AD001HD4-4K

SC&T AD001HD4-4K предназначен для преобразования входного видеосигнала форматов AHD/HDCVI/HDTVI разрешением до 8Мп в видеосигналы форматов HDMI/VGA/CVBS для их просмотра на мониторах с поддержкой HDMI 4К, VGA и CVBS одновременно.

Преобразователь AD001UHD4-4K оборудован сквозным выходом высокого разрешения для соединения с DVR, локальным монитором или для каскадного подключения, поддерживает сигналы удаленного управления камерой UTC (Up The Coax). Максимальное разрешение входного и выходного видеосигнала 4К. Изображения от двух источников сигнала могут отображаться одновременно – режим "картинка в картинке" (PiP). Для передачи звука предусмотрен 1 канал AUDIO.

Управление режимами работы преобразователя осуществляется через OSD с помощью кнопок навигации на передней панели или через консольный порт по интерфейсу RS-232.

Питание преобразователя осуществляется от внешнего блока питания AC230V/DC12V(0.5A), входит в комплект поставки.

Преобразователь AD001UHD4-4K подходит для профессионального и бытового применения, в тех случаях когда необходима система видеонаблюдения с высоким качеством изображения.

Особенности оборудования

• Максимальное разрешение входного сигнала 4К (8Мп);
• Максимальное разрешение выходного сигнала: 4К (HDMI), 1080p (VGA);
• Сквозной выход высокого разрешения;
• Поддержка режима PIP "картинка в картинке";
• Поддержка удаленного управления камерой UTC (Up The Coax);
• Поддержка передачи звука: 1 аудио вход;
• Управление через OSD кнопками навигации или по интерфейсу RS-232;

Типовая схема подключения преобразователя AD001UHD4-4K

Схема подключения двух видеокамер к преобразователю AD001UHD4-4K (включен режим PIP "картинка в картинке")

Схема каскадного подключения двух преобразователей AD001UHD4-4K

Комплектация

1. Преобразователь AD001UHD4-4K – 1шт;
2. Винты для крепления – 1к-т;
3. Блок питания AC230V/DC12V(0.5A) – 1шт;
4. Руководство по эксплуатации – 1шт;

Технические характеристики SC&T AD001HD4-4K

• Артикул: 14062
• Тип устройства: Преобразователь
• Назначение: Преобразователь-разветвитель видеосигнала
• HD-сигналы: да
• CVBS: да
• Количество каналов видео: 1х4
• Питание внешних устройств: -
• Параметры питания: -
• RS485: -
• HDMI: да
• VGA: да
• Расстояние передачи (м.)(макс.): -
• Разрешение (макс.): 4K
• Полоса пропускания: НД
• Фильтр: -
• Грозозащита: -
• Подключение: Вх. - Audio IN(TRS3,5мм)/BNCх2/Console(TRS3,5мм)/DC12V. Вых. - HDMI(A)/VGA/BNC(CVBS/HDCVI)
• Питание устройства: БП DC12V, 0.5A
• Класс защиты: -
• Рекомендуемый кабель: -
• Размеры (ШхВхГ) (мм): 125x30x130
• Рабочая температура: 0...+70°C
• Дополнительно:
  • Все три выхода - HDMI/VGA/CVBS - могут работать одновременно;
  • встроенная регулировка разрешения;
  • Аудиоканал
  • Выход BNC поддерживает CVBS и HDCVI (в качестве сквозного выхода).
  • Может работать в режиме коммутатора: 2 входа (HD камера) - выходы HDMI/VGA.
  • Поддержка PiP (режим "картинка в картинке").
  • Встроенная регулировка разрешения.
