Описание SC&T HD401F-5M

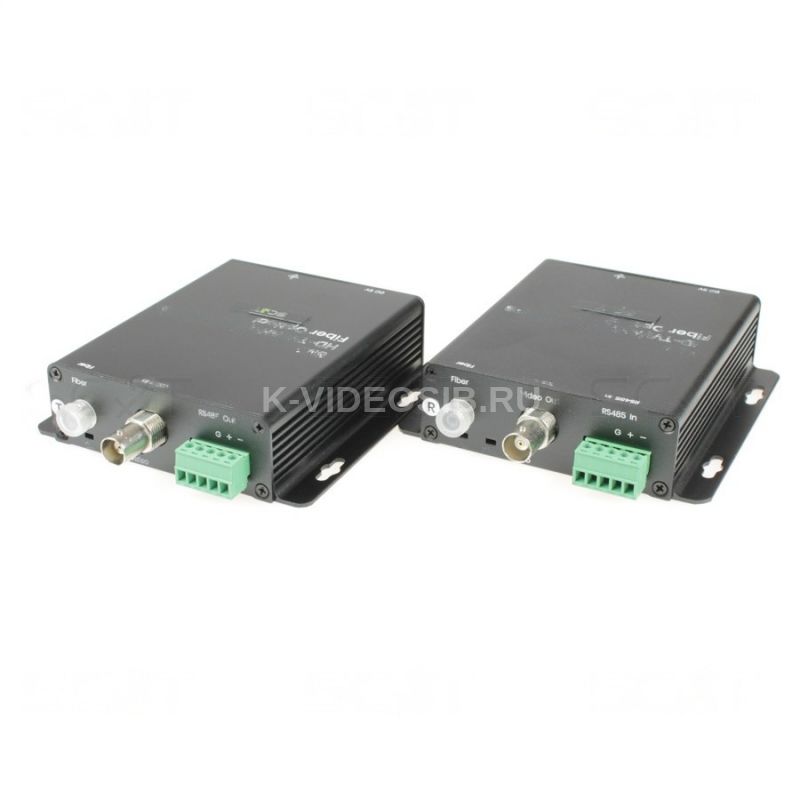

HD401F-5M представляет собой комплект из передатчика HD401FT-5M и приемника HD401FR-5M. Данный комплект предназначен для передачи видеосигнала HDCVI/HDTVI/AHD/CVBS и сигнала управления RS485 по одномодовому оптоволоконному кабелю на расстояние до 20км.

Максимальное поддерживаемое разрешение для видеосигнала – 5Mpix (2560x1920).

Устройства работают на 1310нм/1550нм длине волны (WDM) и используют разъем FC для подключения оптоволоконного кабеля.

Для управления удаленно подключенной PTZ камерой используется интерфейс RS485 (полудуплекс).

Конструктивно приемник и передатчик из комплекта HD401F-5M выполнены в надежных металлических корпусах с возможностью настенного крепления. Предусмотрена грозозащита устройств.

Комплект HD401F-5M с успехом может быть использован в случаях, когда необходимо передать аналоговый видеосигнал высокой четкости с высоким разрешением (HDCVI/HDTVI/AHD) и сигнал управления RS485 на большое расстояние до 20км и защитить его от помех и наводок.

Особенности оборудования

• Поддерживаются все современные стандарты аналогового сигнала – HDCVI/HDTVI/AHD/CVBS с высоким разрешением (5Mpix);
• Внушительное расстояние передачи данных (до 20км);
• Возможность управления поворотными камерами (PTZ) по протоколу RS485;
• Защита видеосигнала от помех и наводок за счет использования оптического кабеля (гальваническая развязка);
• Грозозащита 4kV (8/20us).

Типовая схема подключения комплекта HD401F-5M

Комплектация*

1. Передатчик HD401FT-5M – 1шт.
2. Приемник HD401FR-5M – 1шт.
3. Блок питания AC230V/DC5V – 1шт.
4. Руководство по эксплуатации –1шт.
5. Упаковка – 1шт.

Технические характеристики SC&T HD401F-5M

• Артикул: 13873
• Тип устройства: Приёмники и передатчики по оптоволокну
• Назначение: Комплект (передатчик+ приемник)
• HD-сигналы: да
• CVBS: да
• Количество каналов видео: 1
• Питание внешних устройств: -
• Параметры питания: -
• RS485: да
• HDMI: -
• VGA: -
• Расстояние передачи (м.)(макс.): 20000
• Разрешение (макс.): 5 Mpix
• Полоса пропускания: НД
• Фильтр: -
• Грозозащита: -
• Подключение:
  • Входы HD401FT-5M: BNC x 1 Роз. 2.1х5.5мм х 1 Клемм.колодка (RS485) x 1
  • Выходы HD401FT-5M: FC x 1
  • Входы HD401FR-5M: Роз. 2.1х5.5мм х 1 FC x 1
  • Выходы HD401FR-5M: BNC x 1 Клемм.колодка (RS485) x 1
• Класс защиты: -
• Рекомендуемый кабель: Одномодовый одноволоконный 9/125мкм
• Размеры (ШхВхГ) (мм): 104.5x28.5x103.5
• Рабочая температура: -40...+70°C
• Дополнительно: Рабочая длина волны для передатчика(Tx/Rx): 1310/1550 нм, для приемника(Tx/Rx):1550/1310 нм. Поддержка RS-485(полудуплекс)
