Описание SC&T HE01F-4K6G-KS

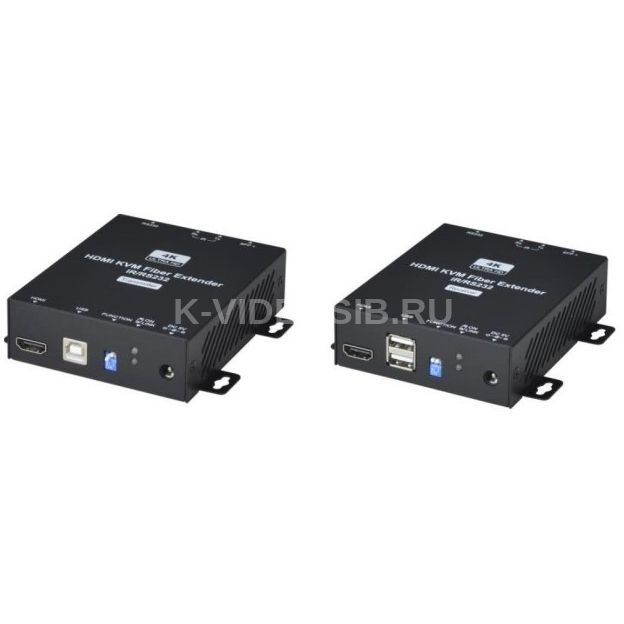

SC&T HE01F-4K6G-KS - комплект (приемник и передатчик) для передачи HDMI и сигналов USB/RS232/ИК управления по оптоволоконному кабелю Комплект HE01F-4K6G-KS (приемник и передатчик) предназначен для передачи HDMI и сигналов USB/RS232/ИК управления по оптоволоконному кабелю. Комплект состоит из передатчика HE01FT4K6G, приемника HE01FR-4K6G и двух SFP+ 10G модулей. Максимальное расстояние передачи сигналов зависит от типа применяемого оптоволоконного кабеля и типа используемых SFP модулей и составляет от 300м до 60км. Модули SFP+ 10G, входящие в комплект поставки, обеспечивают максимальную дальность передачи до 10км по одномодовому кабелю. При использовании многомодового кабеля дальность передачи составляет до 300м. Максимальное разрешение передаваемого HDMI 2.0 (HDCP2.2) сигнала составляет 4K(60Гц) с поддержкой звуковых форматов LPCM 7.1, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X. Комплект HE01F-4K6G-KS способен передавать сигналы интерфейса RS232 в обе стороны со скоростью 115 Кбит/с, сигналы ИКуправления в обе стороны с несущей частотой 20…60 кГц, а также сигналы USB мыши и клавиатуры. Приемник и передатчик оборудованы DIP-переключателем, который позволяет выбрать для передачи сигналы одного из интерфейсов (USB, RS232, или ИК управления). Питание приемника и передатчика осуществляется от внешних блоков питания AC230V/DC5V(2A) (входят в комплект поставки). Комплект HE01F-4K6G-KS может быть с успехом использован в различных мультимедиа проектах, где необходимо передавать сигналы HDMI и сигналы управления на значительное расстояние. Особенности оборудования

SFP+ 10G модули входят в комплект поставки. Разъемы и индикаторы Разъемы индикаторы и переключатели передней и задней панелей передатчика HE01FT-4K6G и приемника HE01FR-4K6G. Назначение разъемов, индикаторов и переключателей передатчика HE01FT-4K6G и приемника HE01FR-4K6G. Типовая схема подключения комплекта HE01F-4K6G-KS. Схема подключения комплекта HE01F-4K6G-KS, ИК-управление источником HDMI сигнала. Схема подключения комплекта HE01F-4K6G-KS, управление через интерфейс RS232. Комплектация

1. Передатчик HE01FT-4K6G – 1шт.
2. Приемник HE01FR-4K6G – 1шт.
3. Модуль SFP+ 10G – 2шт.
4. Блок питания AC230V/DC5V(2A) – 2шт.
5. ИК-передатчик – 1шт.
6. ИК-приемник – 1шт.
7. Инструкция по эксплуатации –1шт.
8. Упаковка – 1шт.

Технические характеристики SC&T HE01F-4K6G-KS

• Артикул: 13770
• Назначение: Комплект для передачи HDMI и сигналов USB/RS232/ИК управления по оптоволоконному кабелю
• Разрешение (макс.): 4К(60Гц)
• Рабочая длина волны: зависит от SFP+ модуля
• Передача HDMI: HDMI 2.0
• Передача Аудио: LPCM 7.1, Dolby TrueHD, Dolby Atmos, DTS-HD, Master Audio, DTS:X
• Передача ИК: +
• Передача USB: +
• Передача RS232: +
• Наличие ПО: -
• Подключение: Передатчик: Вх. - HDMI(A)/USB-B/DB-9(RS232)/TRS 3.5mm(ИК)/Роз.2,1х5мм(DC5V). Вых. - SFP+ 10G/TRS3,5мм(ИК). Приёмник: Вх. - SFP+ 10G/TRS 3.5mm(ИК) Вых. - HDMI(A)/USB-Ax2/DB-9(RS232)/TRS 3.5mm(ИК)
• Питание: БП AC230V/DC 5V(2A) (в комплекте)
• Рабочая температура: -10…+45°С
• Дополнительно: HDCP 2.2, HDR
• Расстояние передачи (макс.): 60000м - одномод; 550м - многомод
• Размер (ШхВхГ) (мм): 110x30x115мм
• Производитель: SC&T
