Описание SC&T IP09CK

IP09CK представляет собой комплект удлинителей Ethernet сигнала по коаксиальном кабелю на расстояние до 1000 метров.

При этом максимальная скорость передачи данных составляет 100 Мбит/с при длине коаксиального кабеля до 500м и 10 Мбит/с при длине коаксиального кабеля до 1000 метров.

Поддерживаются такие функции, как автоопределение обжимки кабеля витой пары (MDI/MDI-X), полудуплекс и полный дуплекс, EEE (cтандарт энергосбережения при отсутствии передачи данных), 100Base-T1 (стандарт передачи данных со скоростью 10/100 Мбит/с по однопарной витой паре).

Удлинители конструктивно выполнены в металлических корпусах с перфорацией для обеспечения вентиляции элементов на плате.

Предусмотрена грозозащита и защита от статического электричества.

Комплект IP09CK с успехом может быть использован в проектах, где есть необходимость передачи Ethernet по ранее проложенному коаксиальному кабелю на значительное расстояние.

Особенности оборудования

• Дальность передачи Ethernet по коаксиальному кабелю: 1000 метров (10 Мбит/с), 500 метров (100 Мбит/с);
• Поддержка MDI/MDI-X, EEE и стандарта 100Base-T1;
• Грозозащита и защита от статического электричества.

Комплектация*

1. Удлинитель IP09C – 2шт.
2. Блок питания AC 230V/DC 12V(0.5A) – 2шт.
3. Крепежный набор – 2шт.
4. Руководство по эксплуатации –1шт.
5. Упаковка – 1шт.

Типовая схема подключения удлинителей из комплекта IP09CK

Технические характеристики SC&T IP09CK

• Артикул производителя: 13375
• Назначение: Комплект удлинителей Ethernet по коаксиальному кабелю (приемник и передатчик)
• Количество портов: 1
• Стандарт Ethernet: 10/100 Base-T
• Расстояние передачи (макс.), м: 1000
• Скорость передачи (макс.): до 100 Мбит/с
• Тип кабеля: Коаксиальный кабель
• Подключение:

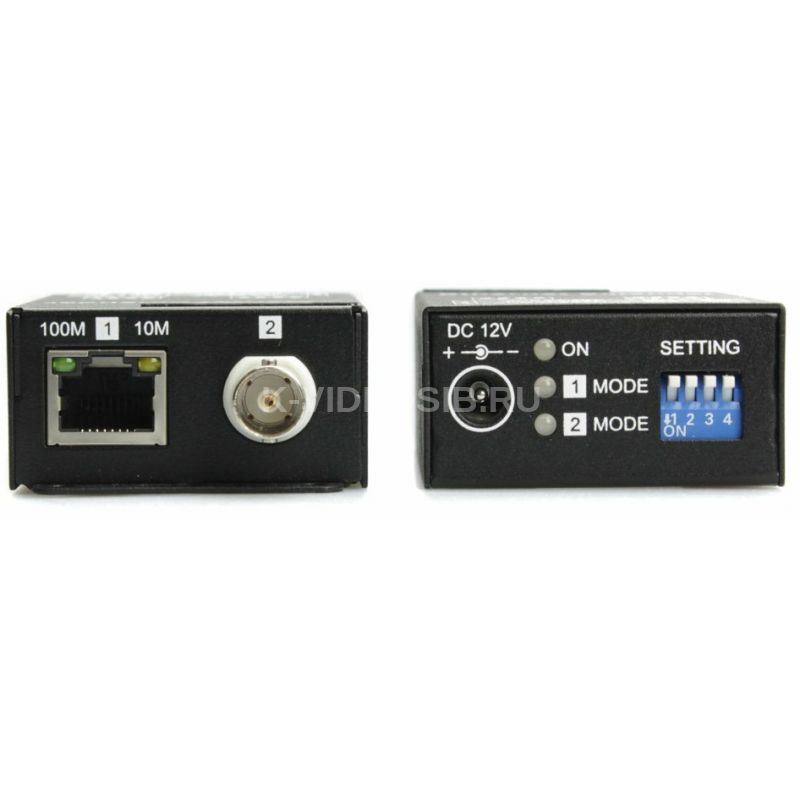

  • Передатчик: RJ45x1; BNC(линия)х1 DC5,5мм(розетка)х1
  • Приемник: RJ45x 1; BNC(линия)х1 DC5,5мм(розетка)х1
• Питание: DC 12V
• Рабочая температура: -40...+55°С
• Размеры (ШхВхГ) (мм): 49x25x98
• Дополнительно: Группа DIP переключателей для изменения режима работы
