Описание Семь печатей GT-10

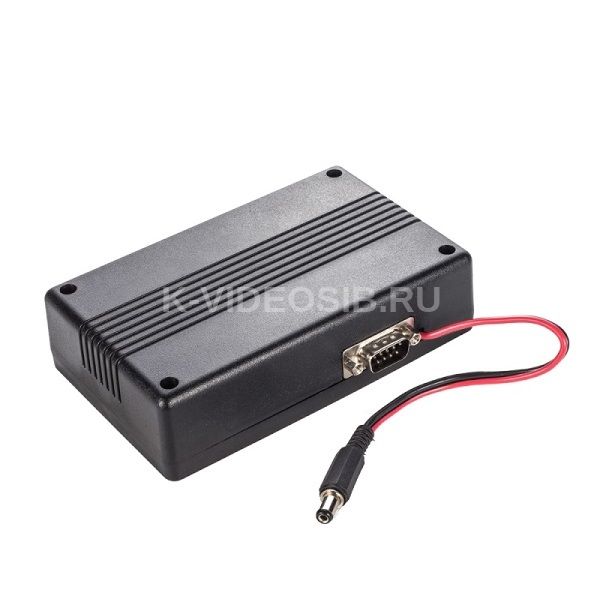

Модуль Семь печатей GT-10 предназначен для подключения считывателей с выходным интерфейсом RS-232 к порту любого контроллера управления доступом марки TSS с интерфейсом Wiegand. В частности, он может использоваться для подключения различных считывателей штрих-кода (bar-code readers), широко применяемых в различных системах учета, расчетных системах и т. д.Модуль выпускается в компактном пластмассовом корпусе, который можно легко разместить в стандартном металлическом корпусе контроллера марки TSS. Вход для подключения считывателя выполнен в виде стандартного разъема RS-232 (DB-9, 9 pin). Выходы для подключения линий электропитания считывателя и модуля, а также для подключения модуля к порту контроллера выполнены в виде клеммной колодки.

Длина линии "контроллер-модуль Семь печатей GT-10" (экранированный кабель типа "витая пара") может достигать 150 метров.На вход Семь печатей GT-10 должны поступать ASCII -коды, соответствующие символам шестнадцатиричных цифр (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F).Электропитание модуля Семь печатей GT-10 осуществляется от порта контроллера (12 В), а электропитание подключенного считывателя (5 В) - непосредственно от модуля.

Семь печатей GT-10 - модуль согласования интерфейсов Wiegand и RS-232. Предназначен для подключения считывателя кода с интерфейсом RS-232 (например, считывателя штрих-кода) к контроллеру управления доступом марки TSS, служащему для подключения считывателей с интерфейсом Wiegand (26-48 бит). Напряжение питания 12 В. Поставляется готовым к применению, не требует никаких настроек.

Функциональные возможности Семь печатей GT-10

• Интерфейс входа RS-232 (скорость 9600 бит/с, число бит данных - 8, четность - нет, стоповый бит - 1, управление потоком - нет)
• Интерфейс выхода Wiegand (26-48 бит)
• Напряжение питания модуля, В 9,5-12 В (нестабилизированный постоянный ток)
• Напряжение питания подключенного считывателя, В 5 В (постоянный ток)
• Диапазон рабочих температур,°C от +5° до +40°
• Размеры, мм не более 70 x 40 x 30 (в корпусе)
